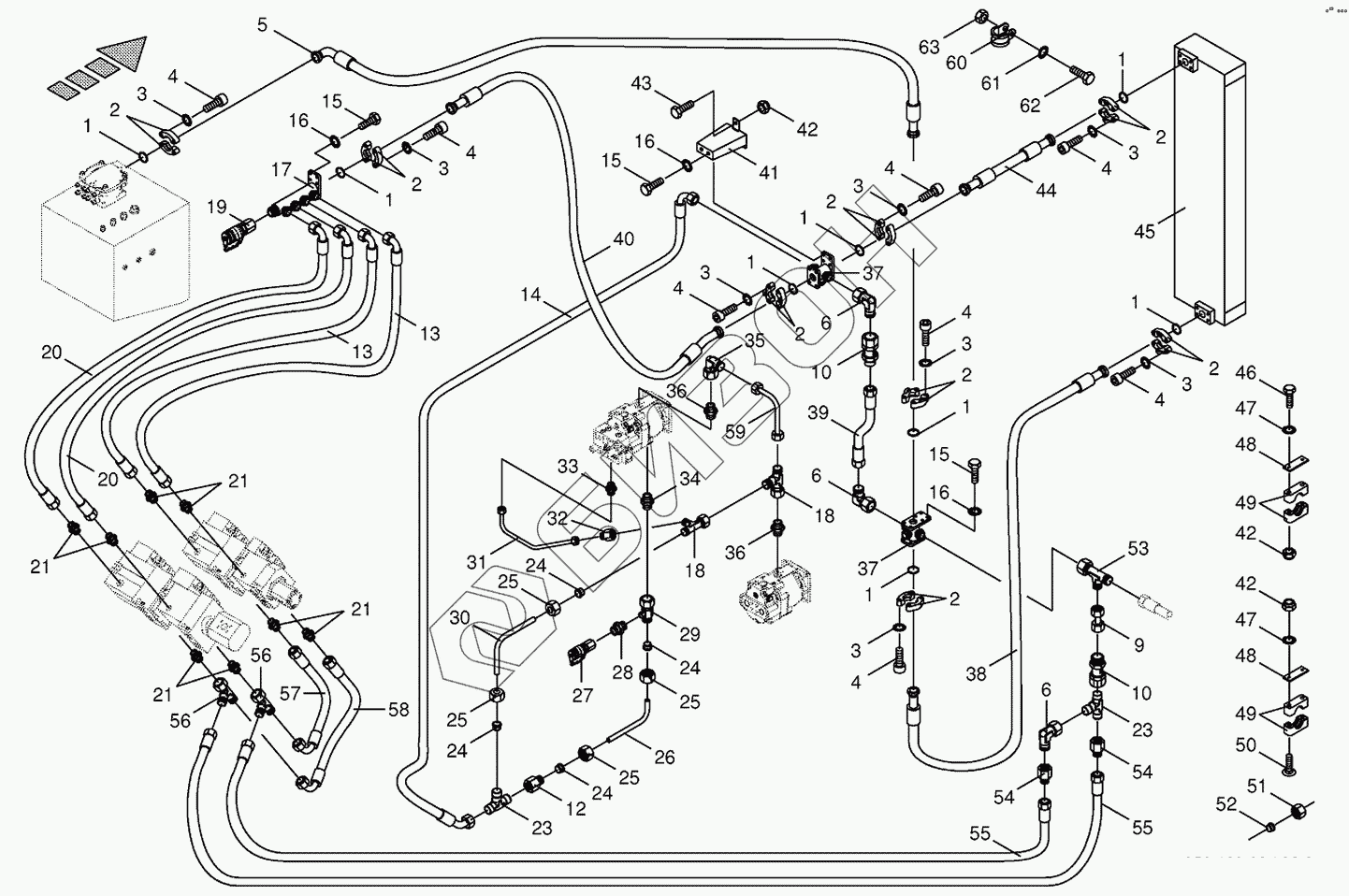

Графический каталог запасных частей к технике: KRONE BIG-X-500. Housing line/oil cooler
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
6
9
10
10
12
13
13
14
15
15
15
16
16
16
17
18
18
19
20
20
21
21
21
21
23
23
24
24
24
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
42
42
43
44
45
46
46
46
47
47
48
48
49
49
49
49
50
51
52
53
54
54
55
55
56
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009376470 | O-ring |
Загрузка ...
|
|
| 2 | 009193661 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 3 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009031391 | Allen screw |
Загрузка ...
|
|
| 5 | 009198720 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009208220 | Angle lug |
Загрузка ...
|
|
| 9 | 270002100 | Double nipple |
Загрузка ...
|
|
| 10 | 002297111 | Non-return valve |
Загрузка ...
|
|
| 12 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 13 | 270010000 | High pressure hose line |
Загрузка ...
|
|
| 14 | 270039160 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 002147591 | Collector-pump |
Загрузка ...
|
|
| 18 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 19 | 270010190 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 20 | 270009980 | High pressure hose line |
Загрузка ...
|
|
| 21 | 900000840 | Male connector |
Загрузка ...
|
|
| 23 | 270038700 | T-reduction |
Загрузка ...
|
|
| 24 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 25 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 26 | 002287321 | Hydraulic line |
Загрузка ...
|
|
| 27 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 28 | 009208180 | Male connector |
Загрузка ...
|
|
| 29 | 009196670 | T-connection element |
Загрузка ...
|
|
| 30 | 002287331 | Hydraulic line |
Загрузка ...
|
|
| 31 | 200211930 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 009199600 | Reducer fitting |
Загрузка ...
|
|
| 33 | 009199640 | Male connector |
Загрузка ...
|
|
| 34 | 009199191 | Male connector |
Загрузка ...
|
|
| 35 | 009211730 | Angle lug |
Загрузка ...
|
|
| 36 | 009199351 | Male connector |
Загрузка ...
|
|
| 37 | 002147600 | Collector-radiator |
Загрузка ...
|
|
| 38 | 009198700 | High pressure hose line |
Загрузка ...
|
|
| 39 | 270001560 | High pressure hose line |
Загрузка ...
|
|
| 40 | 270039260 | High pressure hose line |
Загрузка ...
|
|
| 41 | 200204020 | Support |
Загрузка ...
|
|
| 42 | 009087580 | Locknut |
Загрузка ...
|
|
| 43 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009198690 | High pressure hose line |
Загрузка ...
|
|
| 45 | 002141911 | Oil cooler |
Загрузка ...
|
|
| 46 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009014470 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 48 | 009251251 | Cover plate |
Загрузка ...
|
|
| 49 | 270039350 | Tube clamp-2 halves |
Загрузка ...
|
|
| 49 | 009251501 | Tube clamp-2 halves |
Загрузка ...
|
|
| 49 | 270039040 | Tube clamp-2 halves |
Загрузка ...
|
|
| 50 | 900000760 | Coach bolt |
Загрузка ...
|
|
| 51 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 52 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 53 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 54 | 900000950 | Reducer fitting |
Загрузка ...
|
|
| 55 | 270010010 | High pressure hose line |
Загрузка ...
|
|
| 56 | 900000820 | Adjustable L connection |
Загрузка ...
|
|
| 57 | 270010000 | High pressure hose line |
Загрузка ...
|
|
| 58 | 270009990 | High pressure hose line |
Загрузка ...
|
|
| 59 | 200239270 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 60 | 009240660 | Tube clip w. rubber |
Загрузка ...
|
|
| 60 | 009240390 | Tube clip w. rubber |
Загрузка ...
|
|
| 61 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 62 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 63 | 009082100 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
