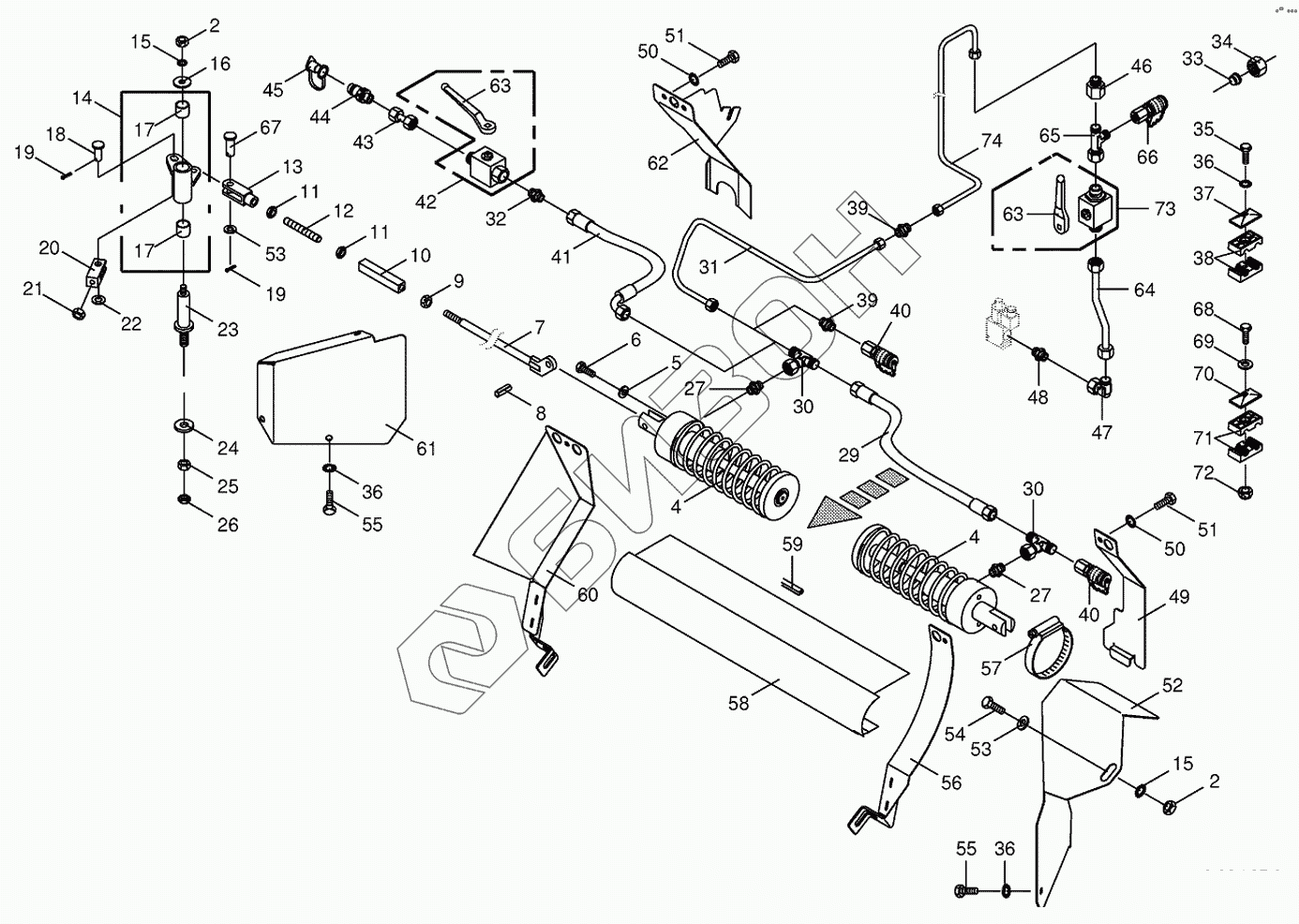

Графический каталог запасных частей к технике: KRONE BIG-X-500. Hydraulic parking brake
2
2
4
4
5
6
7
7
8
9
10
11
11
12
13
14
14
15
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
27
29
30
30
31
32
33
33
34
34
35
36
36
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
53
54
55
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188010 | 009188010 | Sealing set |
Загрузка ...
|
|
| 2 | 009082150 | Hex nut |
Загрузка ...
|
|
| 4 | 009402021 | Parking break cylinder |
Загрузка ...
|
|
| 5 | 009103200 | Washer |
Загрузка ...
|
|
| 6 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 7 | 002145910 | Adjusting rod-left |
Загрузка ...
|
|
| 7 | 002145920 | Adjusting rod-right |
Загрузка ...
|
|
| 8 | 009127442 | Roll pin |
Загрузка ...
|
|
| 9 | 009085020 | Hex nut-left-hand thread |
Загрузка ...
|
|
| 10 | 002145810 | Spacer |
Загрузка ...
|
|
| 11 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 12 | 002866850 | Threaded rod |
Загрузка ...
|
|
| 13 | 009271030 | Clevis |
Загрузка ...
|
|
| 14 | 200202451 | Angle lever-right |
Загрузка ...
|
|
| 14 | 200202471 | Angle lever-left |
Загрузка ...
|
|
| 15 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009106090 | Washer |
Загрузка ...
|
|
| 17 | 009353330 | Bearing bush |
Загрузка ...
|
|
| 18 | 009160340 | Pin |
Загрузка ...
|
|
| 19 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 20 | 002217671 | Clevis |
Загрузка ...
|
|
| 21 | 009082120 | Hex nut |
Загрузка ...
|
|
| 22 | 009105102 | Washer |
Загрузка ...
|
|
| 23 | 002247771 | Arbor |
Загрузка ...
|
|
| 24 | 009103620 | Washer |
Загрузка ...
|
|
| 25 | 009082200 | Hex nut |
Загрузка ...
|
|
| 26 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 27 | 009199640 | Male connector |
Загрузка ...
|
|
| 29 | 009198750 | High pressure hose line |
Загрузка ...
|
|
| 30 | 009199680 | T connector |
Загрузка ...
|
|
| 31 | 200239110 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 900000480 | Male connector |
Загрузка ...
|
|
| 33 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 33 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 34 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 34 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 35 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009251340 | Cover plate |
Загрузка ...
|
|
| 38 | 009251660 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 009193020 | Connector |
Загрузка ...
|
|
| 40 | 270006620 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 41 | 009201010 | High pressure hose line |
Загрузка ...
|
|
| 42 | 009196030 | Ball cock |
Загрузка ...
|
|
| 43 | 002307430 | Double nipple |
Загрузка ...
|
|
| 44 | 009193220 | Connector plug |
Загрузка ...
|
|
| 45 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 46 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 47 | 009210671 | Angle lug |
Загрузка ...
|
|
| 48 | 009199181 | Male connector |
Загрузка ...
|
|
| 49 | 200219290 | Plate-back left |
Загрузка ...
|
|
| 50 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 51 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 52 | 200219240 | Guard plate-left front |
Загрузка ...
|
|
| 53 | 009105061 | Washer |
Загрузка ...
|
|
| 54 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 56 | 200219400 | Plate-inside left |
Загрузка ...
|
|
| 57 | 009240210 | Tube clip |
Загрузка ...
|
|
| 58 | 200223770 | Cover |
Загрузка ...
|
|
| 59 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 60 | 200219390 | Plate-inside right |
Загрузка ...
|
|
| 61 | 200219220 | Guard plate-right front |
Загрузка ...
|
|
| 62 | 200223711 | Guard-back right |
Загрузка ...
|
|
| 63 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 64 | 200239000 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 65 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 66 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 67 | 009160142 | Pin |
Загрузка ...
|
|
| 68 | 009014100 | Hex head bolt |
Загрузка ...
|
|
| 69 | 009103511 | Washer |
Загрузка ...
|
|
| 70 | 009251360 | Cover plate |
Загрузка ...
|
|
| 71 | 009251570 | Tube clamp-2 halves |
Загрузка ...
|
|
| 72 | 009087041 | Locknut |
Загрузка ...
|
|
| 73 | 009211222 | Ball cock |
Загрузка ...
|
|
| 74 | 200238990 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
