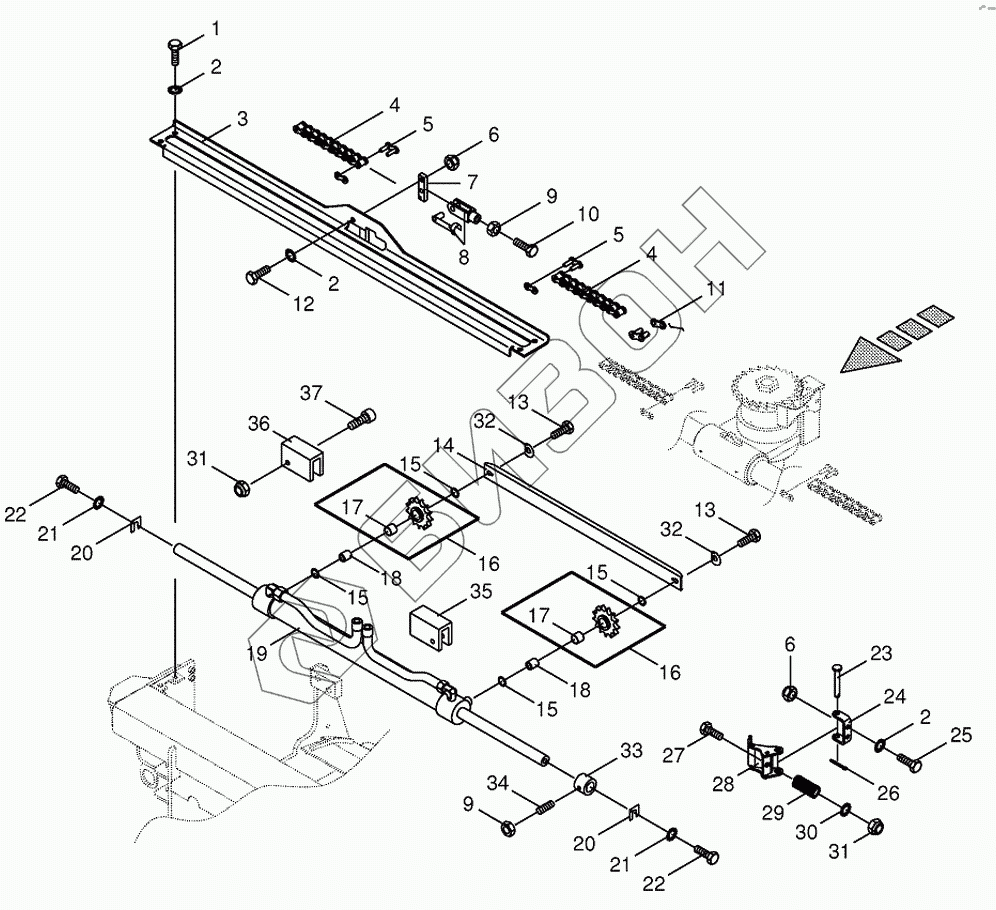

Графический каталог запасных частей к технике: KRONE BIG-X-500. Sharpening device drive
1
2
2
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270006540 | 270006540 | Sealing set |
Загрузка ...
|
|
| 1 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002154060 | Cover |
Загрузка ...
|
|
| 4 | 009203500 | Roller chain |
Загрузка ...
|
|
| 5 | 009219580 | Chain lock |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 002154410 | Tension arm |
Загрузка ...
|
|
| 8 | 009271101 | Clevis cpl. |
Загрузка ...
|
|
| 9 | 009082120 | Hex nut |
Загрузка ...
|
|
| 10 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009219570 | Cranked link |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 14 | 200239620 | Strut |
Загрузка ...
|
|
| 15 | 009109420 | Shim ring |
Загрузка ...
|
|
| 16 | 002228381 | Chain sprocket |
Загрузка ...
|
|
| 17 | 009353350 | Bearing bush |
Загрузка ...
|
|
| 18 | 002228120 | Bushing |
Загрузка ...
|
|
| 19 | 009185400 | Hydraulic cylinder |
Загрузка ...
|
|
| 20 | 002154190 | Enclosure |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002154470 | Pin |
Загрузка ...
|
|
| 24 | 002154460 | Yoke |
Загрузка ...
|
|
| 25 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 27 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 28 | 200277760 | Ratchet |
Загрузка ...
|
|
| 29 | 002224420 | Pressure spring |
Загрузка ...
|
|
| 30 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009087060 | Locknut |
Загрузка ...
|
|
| 32 | 900003960 | Lock washer |
Загрузка ...
|
|
| 33 | 200239660 | Limiting ring |
Загрузка ...
|
|
| 34 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 35 | 200239610 | Guide-left |
Загрузка ...
|
|
| 36 | 200239600 | Guide-right |
Загрузка ...
|
|
| 37 | 009030781 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
