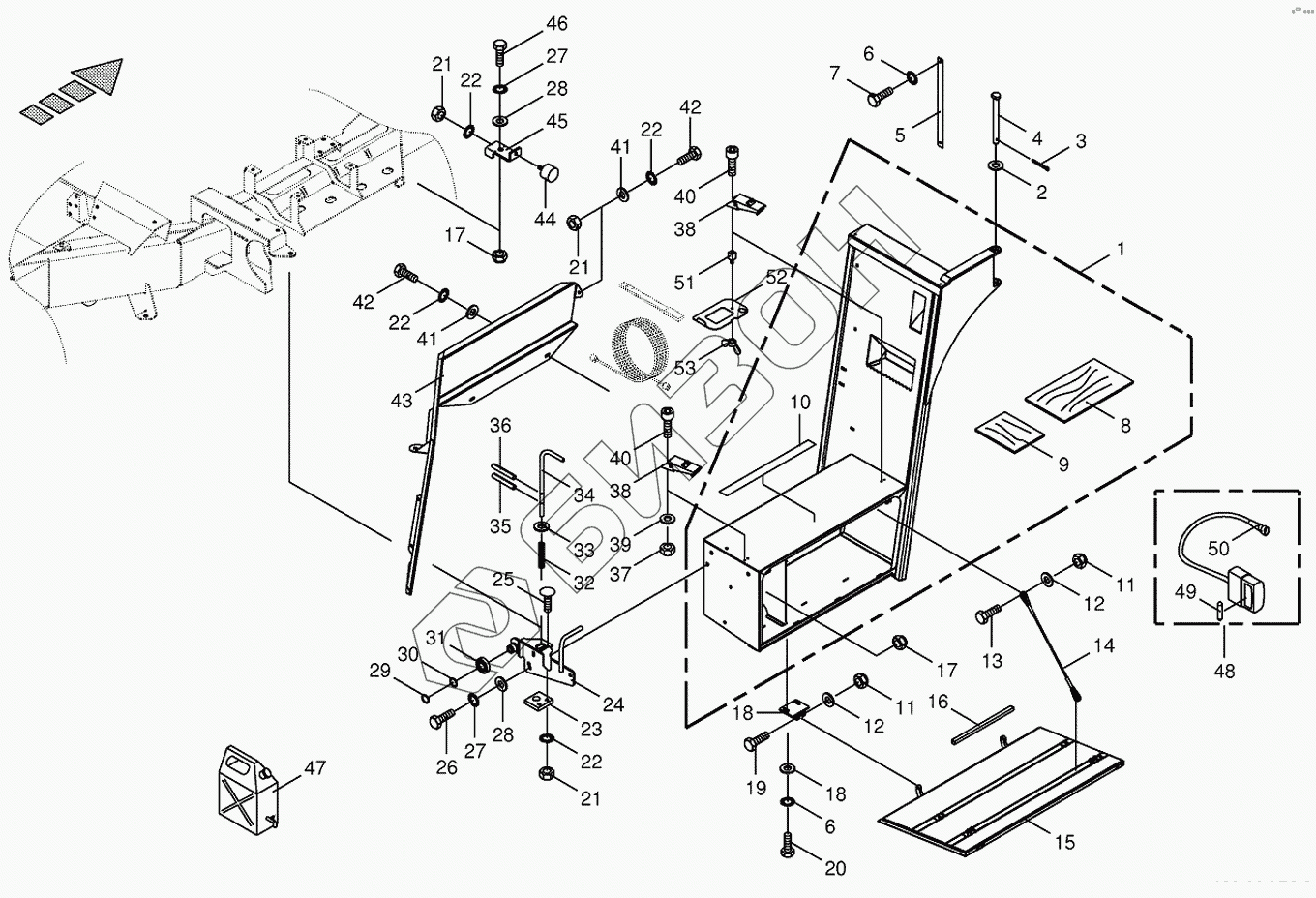

Графический каталог запасных частей к технике: KRONE BIG-X-500. Tool box-pivoting
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002191181 | Tool box |
Загрузка ...
|
|
| 2 | 009108451 | Shim ring |
Загрузка ...
|
|
| 3 | 009121111 | Cotter pin |
Загрузка ...
|
|
| 4 | 002227701 | Bearing bolt |
Загрузка ...
|
|
| 5 | 003026760 | Bonding braid |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002191212 | Mat-big |
Загрузка ...
|
|
| 9 | 002191192 | Mat-small |
Загрузка ...
|
|
| 10 | 009394041 | Locking tab |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009104140 | Washer |
Загрузка ...
|
|
| 13 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002255720 | Tag line without thimble |
Загрузка ...
|
|
| 15 | 002191172 | Cover |
Загрузка ...
|
|
| 16 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 002227692 | Hinge plate |
Загрузка ...
|
|
| 19 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009087060 | Locknut |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 002264731 | Bolt plate |
Загрузка ...
|
|
| 24 | 002144270 | Stop lever |
Загрузка ...
|
|
| 25 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 26 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009105061 | Washer |
Загрузка ...
|
|
| 29 | 009115410 | Circlip |
Загрузка ...
|
|
| 30 | 009111340 | Shim ring |
Загрузка ...
|
|
| 31 | 009303190 | Runner |
Загрузка ...
|
|
| 32 | 002803851 | Pressure spring |
Загрузка ...
|
|
| 33 | 009103031 | Washer |
Загрузка ...
|
|
| 34 | 200203430 | Securing lever |
Загрузка ...
|
|
| 35 | 009126412 | Roll pin |
Загрузка ...
|
|
| 36 | 009126442 | Roll pin |
Загрузка ...
|
|
| 37 | 009082071 | Hex nut |
Загрузка ...
|
|
| 38 | 009242190 | Clamping lock |
Загрузка ...
|
|
| 39 | 009105001 | Washer |
Загрузка ...
|
|
| 40 | 009030140 | Allen screw |
Загрузка ...
|
|
| 41 | 009104130 | Washer |
Загрузка ...
|
|
| 42 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 43 | 002167940 | Guard |
Загрузка ...
|
|
| 44 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 45 | 003601980 | Support |
Загрузка ...
|
|
| 46 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009402620 | Water tank |
Загрузка ...
|
|
| 48 | 003032144 | Lighting-right |
Загрузка ...
|
|
| 49 | 009247090 | Singel filament buld |
Загрузка ...
|
|
| 50 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 51 | 200244480 | Thread block |
Загрузка ...
|
|
| 52 | 200244470 | Locking plate |
Загрузка ...
|
|
| 53 | 009094101 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
