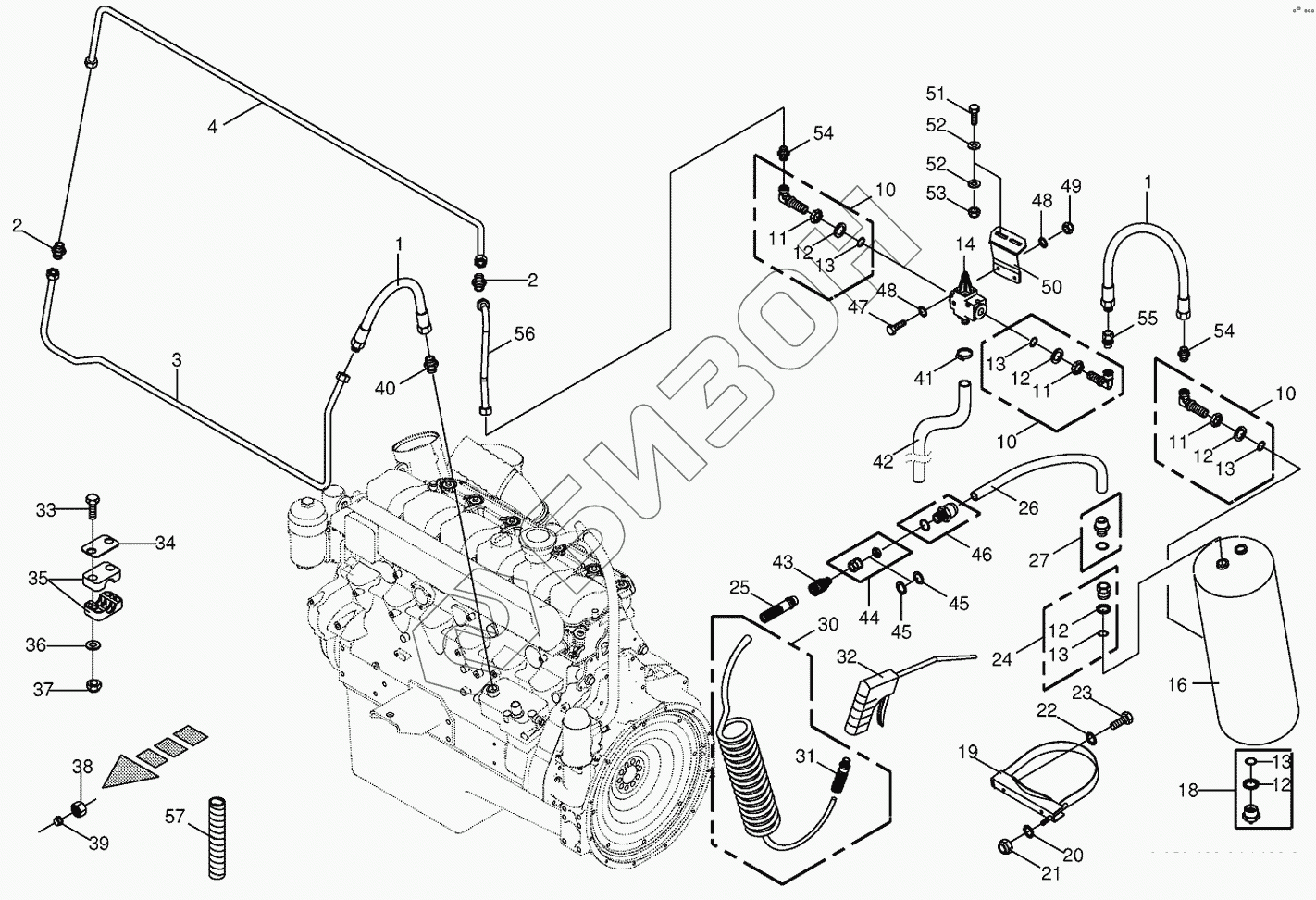

Графический каталог запасных частей к технике: KRONE BIG-X-500. Air pressure-Blow-out gun
1
1
2
2
3
4
10
10
10
11
11
11
12
12
12
12
12
13
13
13
13
13
14
16
18
19
20
21
22
23
24
25
26
27
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
48
49
50
51
52
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009200990 | Hose |
Загрузка ...
|
|
| 2 | 009211700 | Connector |
Загрузка ...
|
|
| 3 | 200204550 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 4 | 200204520 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 009451071 | Angle-male connector |
Загрузка ...
|
|
| 11 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 12 | 009450880 | Thrust ring |
Загрузка ...
|
|
| 13 | 009450890 | O-ring |
Загрузка ...
|
|
| 14 | 009454311 | Pressure governor |
Загрузка ...
|
|
| 16 | 009450650 | Air pressure container |
Загрузка ...
|
|
| 18 | 009450671 | Drain valve |
Загрузка ...
|
|
| 19 | 009450661 | Tension band |
Загрузка ...
|
|
| 20 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087010 | Locknut |
Загрузка ...
|
|
| 22 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009455460 | Reducing piece |
Загрузка ...
|
|
| 25 | 009402660 | Plugnipple with bend protectio |
Загрузка ...
|
|
| 26 | 270053690 | Plastic tubing -Id.-no.= 1m |
Загрузка ...
|
|
| 27 | 009402630 | Straight screw-in connection |
Загрузка ...
|
|
| 30 | 009402151 | Spiral hose |
Загрузка ...
|
|
| 31 | 009403610 | Straight screw-in connection |
Загрузка ...
|
|
| 32 | 009402670 | Blow-out gun |
Загрузка ...
|
|
| 33 | 900001760 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009251450 | Cover plate |
Загрузка ...
|
|
| 35 | 270059030 | Tube clamp -2 halves |
Загрузка ...
|
|
| 36 | 009104111 | Washer |
Загрузка ...
|
|
| 37 | 009087041 | Locknut |
Загрузка ...
|
|
| 38 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 39 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 40 | 009197620 | Male connector |
Загрузка ...
|
|
| 41 | 009240490 | Tube clip |
Загрузка ...
|
|
| 42 | 009400890 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 43 | 270040290 | Clutch w. external screw threa |
Загрузка ...
|
|
| 44 | 900005430 | Sleeve bulkhead |
Загрузка ...
|
|
| 45 | 009107190 | Supporting disc |
Загрузка ...
|
|
| 46 | 270040610 | Straight screw-in connection |
Загрузка ...
|
|
| 47 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 49 | 009087060 | Locknut |
Загрузка ...
|
|
| 50 | 200264791 | Support |
Загрузка ...
|
|
| 51 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009103530 | Washer |
Загрузка ...
|
|
| 53 | 009087580 | Locknut |
Загрузка ...
|
|
| 54 | 009211741 | Male connector |
Загрузка ...
|
|
| 55 | 009193640 | Male connector |
Загрузка ...
|
|
| 56 | 200271100 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 57 | 270046020 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
