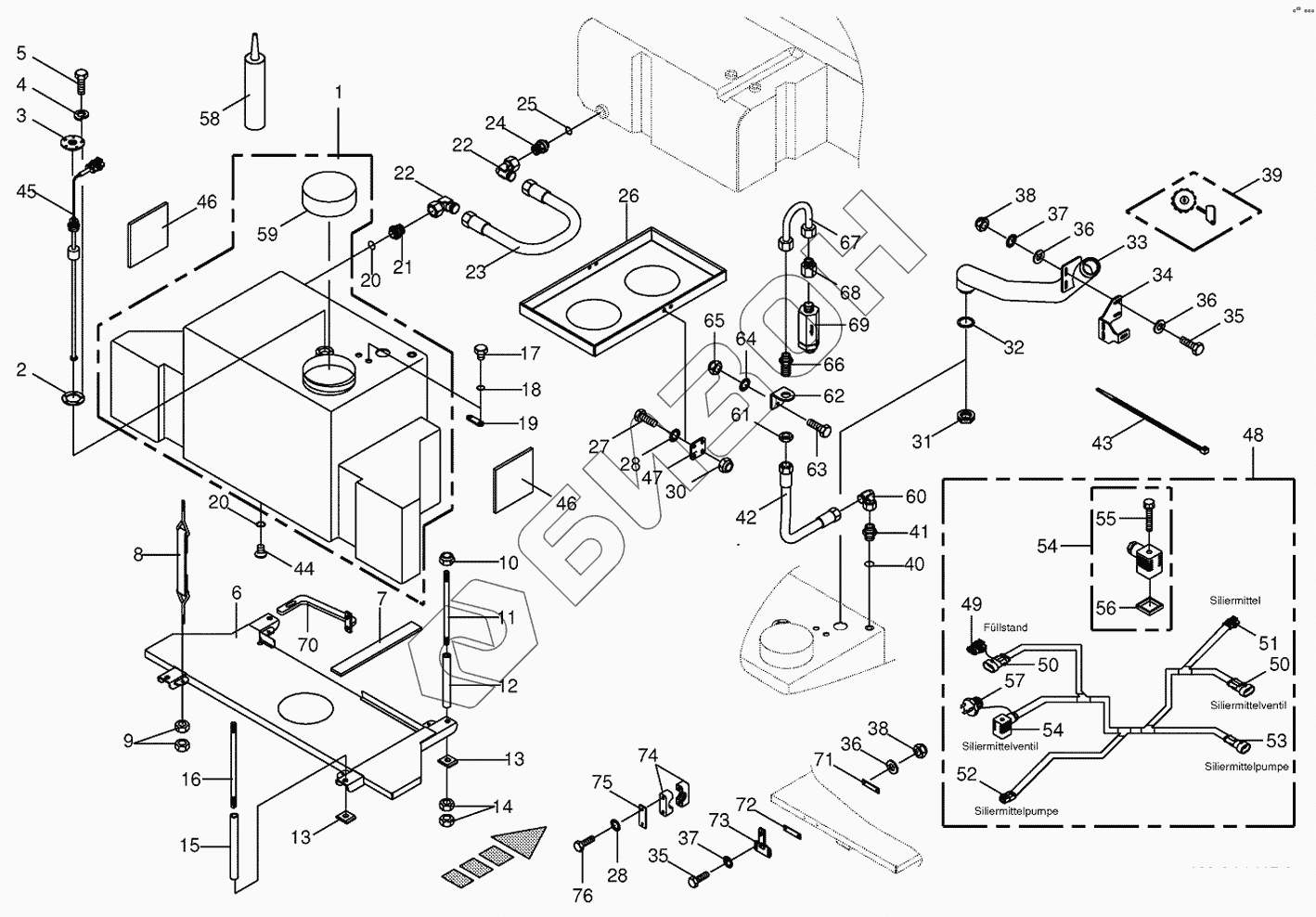

Графический каталог запасных частей к технике: KRONE BIG-X-500. Auxiliary tank
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
30
31
32
33
34
35
35
35
36
36
36
37
37
38
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270018470 | 270018470 | Gasket |
Загрузка ...
|
|
| 1 | 200201930 | Auxiliary tank |
Загрузка ...
|
|
| 2 | 270039651 | Gasket ring |
Загрузка ...
|
|
| 3 | 002132370 | Sensor support |
Загрузка ...
|
|
| 4 | 009100310 | Spring washer |
Загрузка ...
|
|
| 5 | 900005410 | Hex head bolt |
Загрузка ...
|
|
| 6 | 200201850 | Subsurface |
Загрузка ...
|
|
| 7 | 200201860 | Rubber coat |
Загрузка ...
|
|
| 8 | 200202010 | Fabric tape |
Загрузка ...
|
|
| 9 | 009082100 | Hex nut |
Загрузка ...
|
|
| 10 | 009087190 | Locknut |
Загрузка ...
|
|
| 11 | 200201890 | Threaded rod |
Загрузка ...
|
|
| 12 | 200201871 | Spacer tube |
Загрузка ...
|
|
| 13 | 002253441 | Pressure plate |
Загрузка ...
|
|
| 14 | 009082200 | Hex nut |
Загрузка ...
|
|
| 15 | 200201881 | Spacer tube |
Загрузка ...
|
|
| 16 | 200201900 | Threaded rod |
Загрузка ...
|
|
| 17 | 002158050 | Drain bolt |
Загрузка ...
|
|
| 18 | 009376370 | O-ring |
Загрузка ...
|
|
| 19 | 002147330 | Threaded piece |
Загрузка ...
|
|
| 20 | 270065090 | Rubber seal |
Загрузка ...
|
|
| 21 | 200202230 | Connection |
Загрузка ...
|
|
| 22 | 009208220 | Angle lug |
Загрузка ...
|
|
| 23 | 270059870 | Disel hose |
Загрузка ...
|
|
| 24 | 200202230 | Connection |
Загрузка ...
|
|
| 25 | 009538840 | O-ring |
Загрузка ...
|
|
| 26 | 200201910 | Hose guard |
Загрузка ...
|
|
| 27 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009087580 | Locknut |
Загрузка ...
|
|
| 31 | 200241250 | Nut |
Загрузка ...
|
|
| 32 | 200241240 | Gasket |
Загрузка ...
|
|
| 33 | 200241170 | Filler pipe |
Загрузка ...
|
|
| 34 | 200241270 | Retainer |
Загрузка ...
|
|
| 35 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009002641 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009106030 | Washer |
Загрузка ...
|
|
| 37 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009087060 | Locknut |
Загрузка ...
|
|
| 39 | 200234280 | Tank cap |
Загрузка ...
|
|
| 40 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 41 | 009209011 | Male connector |
Загрузка ...
|
|
| 42 | 270044150 | High pressure hose line |
Загрузка ...
|
|
| 43 | 009226711 | Cable band |
Загрузка ...
|
|
| 44 | 002147320 | Screw plug |
Загрузка ...
|
|
| 45 | 200805590 | Level sensor |
Загрузка ...
|
|
| 46 | 002150500 | Rubber plate |
Загрузка ...
|
|
| 47 | 200215430 | Spacer plate |
Загрузка ...
|
|
| 48 | 200803620 | Wiring harness |
Загрузка ...
|
|
| 49 | 003029670 | Blind bushing plug-3-pole |
Загрузка ...
|
|
| 50 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 51 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 52 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 53 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 54 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 55 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 56 | 003011860 | Gasket |
Загрузка ...
|
|
| 57 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 58 | 003037740 | Gluten |
Загрузка ...
|
|
| 59 | 270022060 | Tank cap |
Загрузка ...
|
|
| 60 | 009210671 | Angle lug |
Загрузка ...
|
|
| 61 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 62 | 200244570 | Supporting angle |
Загрузка ...
|
|
| 63 | 009010040 | Hex head bolt |
Загрузка ...
|
|
| 64 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 65 | 009087041 | Locknut |
Загрузка ...
|
|
| 66 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 67 | 200244580 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 68 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 69 | 009191690 | High pressure filter |
Загрузка ...
|
|
| 70 | 200267590 | Hose support |
Загрузка ...
|
|
| 71 | 200246700 | Stiffener |
Загрузка ...
|
|
| 72 | 200246730 | Spacer plate |
Загрузка ...
|
|
| 72 | 200246720 | Spacer plate |
Загрузка ...
|
|
| 72 | 200246710 | Spacer plate |
Загрузка ...
|
|
| 73 | 200267610 | Hose support |
Загрузка ...
|
|
| 74 | 270040150 | Tube clamp -2 halves |
Загрузка ...
|
|
| 75 | 009251251 | Cover plate |
Загрузка ...
|
|
| 76 | 009016021 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
