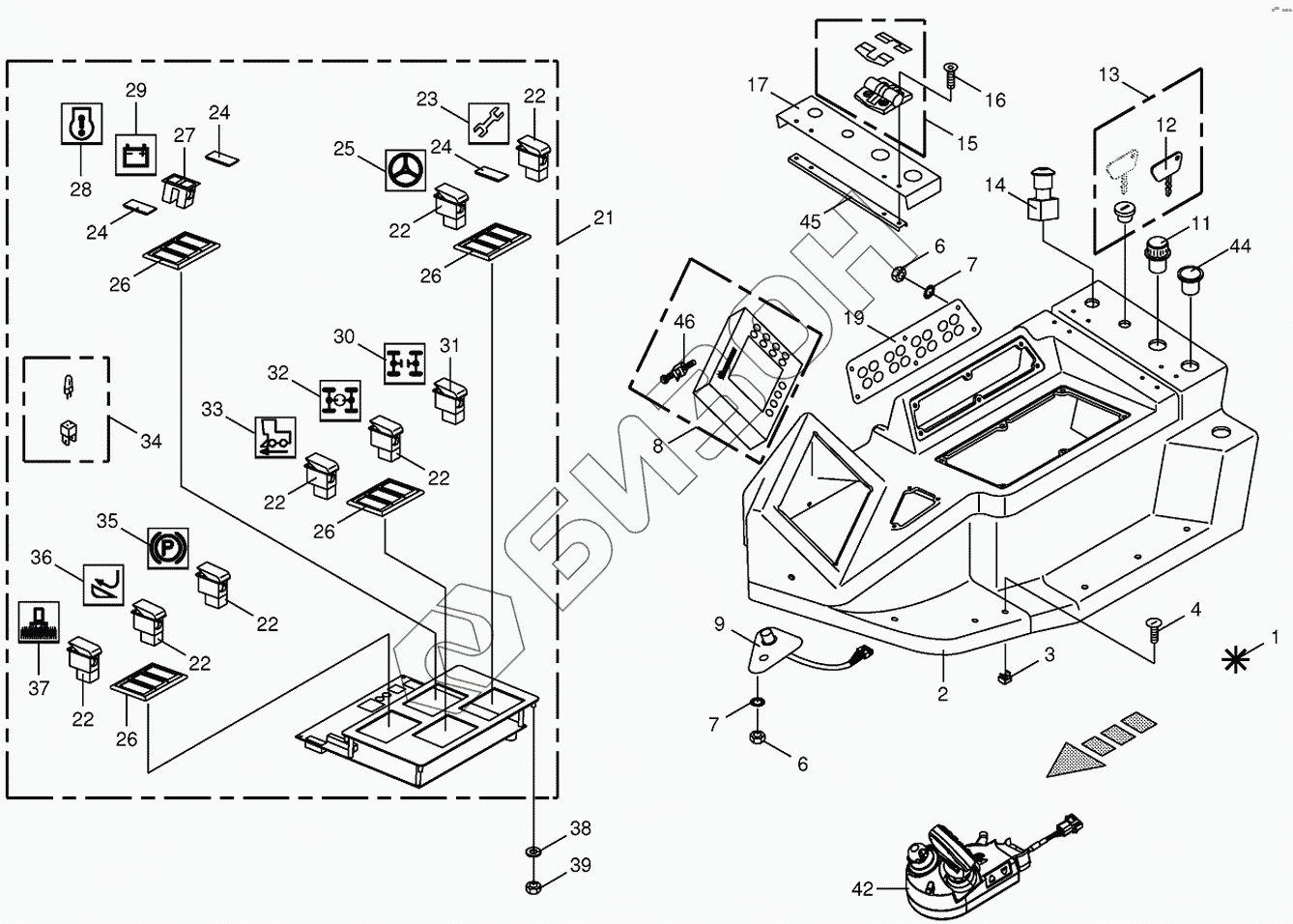

Графический каталог запасных частей к технике: KRONE BIG-X-500. Control box mounting parts-top
1
2
3
4
6
6
7
7
8
9
11
12
13
14
15
16
17
19
21
22
22
22
22
22
22
22
23
24
24
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
42
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200806070 | 200806070 | Battery |
Загрузка ...
|
|
| 1 | 002208001 | Control box-cpl. |
Загрузка ...
|
|
| 2 | 002208301 | Control box-top part headstock |
Загрузка ...
|
|
| 3 | 009095470 | Nut |
Загрузка ...
|
|
| 4 | 900000360 | Screw |
Загрузка ...
|
|
| 6 | 009082071 | Hex nut |
Загрузка ...
|
|
| 7 | 009100310 | Spring washer |
Загрузка ...
|
|
| 8 | 200803170 | Control terminal-incl. software |
Загрузка ...
|
|
| 9 | 003039831 | Incremental giver-with feeler |
Загрузка ...
|
|
| 11 | 003026490 | Cigar lighter |
Загрузка ...
|
|
| 12 | 003033490 | Ignition key |
Загрузка ...
|
|
| 13 | 003026560 | Ignition switch |
Загрузка ...
|
|
| 14 | 200822160 | Instantanequs cut-out switch |
Загрузка ...
|
|
| 15 | 270001340 | Hinge |
Загрузка ...
|
|
| 16 | 009047690 | Fillister head screw |
Загрузка ...
|
|
| 17 | 200203120 | Stiffener |
Загрузка ...
|
|
| 19 | 003039820 | Keypad-panel |
Загрузка ...
|
|
| 21 | 200803040 | Control unit-panel |
Загрузка ...
|
|
| 22 | 003027030 | Switch-6-pole |
Загрузка ...
|
|
| 23 | 003028321 | Switch symbol |
Загрузка ...
|
|
| 24 | 003026530 | Cover |
Загрузка ...
|
|
| 25 | 003028331 | Switch symbol |
Загрузка ...
|
|
| 26 | 003027100 | Frame |
Загрузка ...
|
|
| 27 | 003026520 | Indicator lamp-incl. bulb |
Загрузка ...
|
|
| 28 | 003028201 | Switch symbol |
Загрузка ...
|
|
| 29 | 003028211 | Switch symbol |
Загрузка ...
|
|
| 30 | 003028191 | Switch symbol |
Загрузка ...
|
|
| 31 | 003028050 | Switch |
Загрузка ...
|
|
| 32 | 003028311 | Switch symbol |
Загрузка ...
|
|
| 33 | 003028172 | Switch symbol |
Загрузка ...
|
|
| 34 | 003021070 | Lamp socket with bulb |
Загрузка ...
|
|
| 35 | 003028181 | Switch symbol |
Загрузка ...
|
|
| 36 | 003031370 | Switch symbol |
Загрузка ...
|
|
| 37 | 003028141 | Switch symbol |
Загрузка ...
|
|
| 38 | 009104111 | Washer |
Загрузка ...
|
|
| 39 | 009082080 | Hex nut |
Загрузка ...
|
|
| 42 | 200160800 | Multifunction lever w. SW |
Загрузка ...
|
|
| 44 | 200803390 | Cigar lighter-socket |
Загрузка ...
|
|
| 45 | 200220900 | Hinge strip |
Загрузка ...
|
|
| 46 | 200808530 | Fastening hook |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
