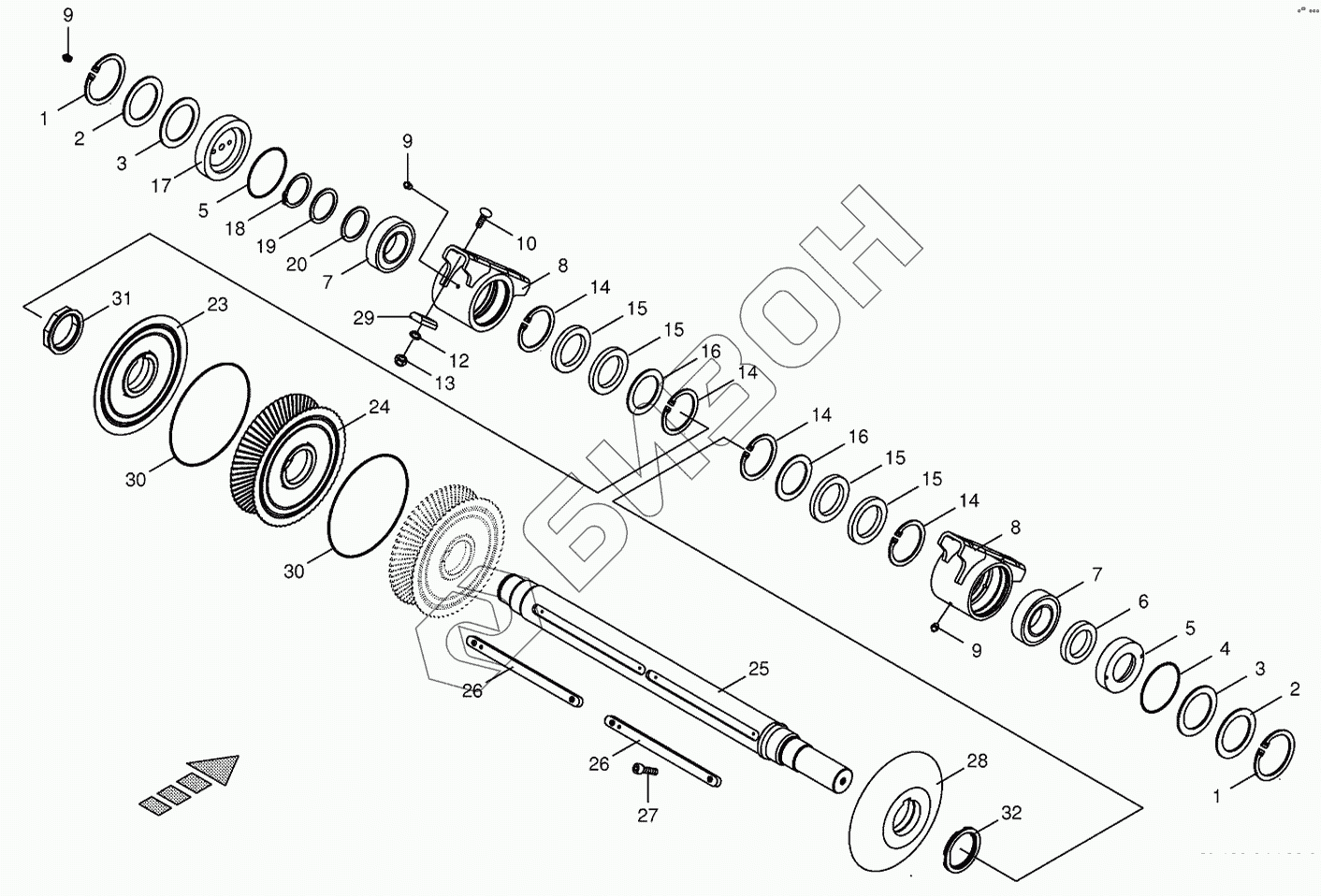

Графический каталог запасных частей к технике: KRONE BIG-X-500. Disc roller-back
1
1
2
2
3
3
3
3
3
4
5
5
6
7
7
8
8
9
9
9
10
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
19
20
23
24
25
26
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009116910 | Circlip |
Загрузка ...
|
|
| 2 | 009107160 | Supporting disc |
Загрузка ...
|
|
| 3 | 900002860 | Shim ring |
Загрузка ...
|
|
| 3 | 009108500 | Shim ring |
Загрузка ...
|
|
| 3 | 009108511 | Shim ring |
Загрузка ...
|
|
| 3 | 009108490 | Shim ring |
Загрузка ...
|
|
| 4 | 009375770 | O-ring |
Загрузка ...
|
|
| 5 | 002234641 | Cover-right |
Загрузка ...
|
|
| 6 | 009360580 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 009319140 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 200292140 | Bearing housing |
Загрузка ...
|
|
| 9 | 009191050 | Grease niple |
Загрузка ...
|
|
| 10 | 900021270 | Countersunkscrew 4kt M12 x 50A3G |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087010 | Locknut |
Загрузка ...
|
|
| 14 | 009116860 | Circlip |
Загрузка ...
|
|
| 15 | 009360191 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 17 | 002235623 | Cover-left |
Загрузка ...
|
|
| 18 | 009115610 | Circlip |
Загрузка ...
|
|
| 19 | 009110010 | Shim ring |
Загрузка ...
|
|
| 19 | 009110020 | Shim ring |
Загрузка ...
|
|
| 19 | 009110030 | Shim ring |
Загрузка ...
|
|
| 20 | 009107401 | Supporting disc |
Загрузка ...
|
|
| 23 | 270090710 | Toothed washer half 266,2mm |
Загрузка ...
|
|
| 24 | 270090700 | Toothwasher |
Загрузка ...
|
|
| 25 | 200295201 | Drive shaft Rd 80x961 |
Загрузка ...
|
|
| 26 | 900020920 | Fit-in key |
Загрузка ...
|
|
| 27 | 900021580 | Cheese head screw int. hex. M6 x12 A3G |
Загрузка ...
|
|
| 28 | 270097380 | Toothed washer half-outside right |
Загрузка ...
|
|
| 29 | 200291980 | Pressure plate |
Загрузка ...
|
|
| 30 | 900022600 | O-ring |
Загрузка ...
|
|
| 31 | 202239900 | Mother right |
Загрузка ...
|
|
| 32 | 202240060 | Disc left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
