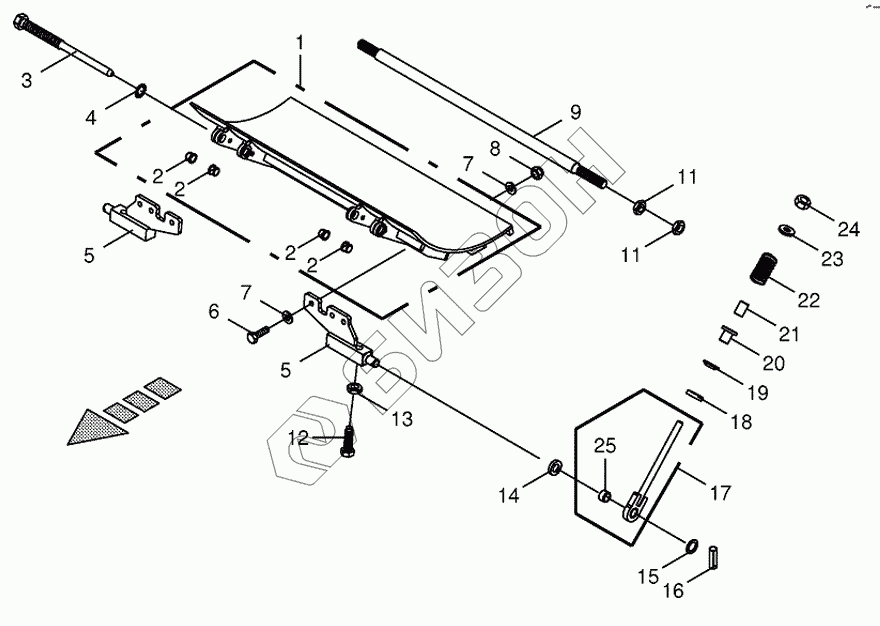

Графический каталог запасных частей к технике: KRONE BIG-X-500. Drum base-spring-mounted
1
1
2
2
2
2
3
4
5
5
6
7
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200272703 | Spring-mounted drum base HD with sockets-HD optional |
Загрузка ...
|
|
| 1 | 200272693 | Spring-mounted drum base with sockets |
Загрузка ...
|
|
| 2 | 900020380 | Clamp bush |
Загрузка ...
|
|
| 3 | 200236692 | Take-up bolt |
Загрузка ...
|
|
| 4 | 009099171 | Detent edged washer |
Загрузка ...
|
|
| 5 | 200271730 | Centring pivo |
Загрузка ...
|
|
| 6 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009105061 | Washer |
Загрузка ...
|
|
| 8 | 009087010 | Locknut |
Загрузка ...
|
|
| 9 | 200237160 | Spacer |
Загрузка ...
|
|
| 11 | 009085312 | Hex nut-low form |
Загрузка ...
|
|
| 12 | 200237110 | Setscrew |
Загрузка ...
|
|
| 13 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 14 | 200239100 | Washer |
Загрузка ...
|
|
| 15 | 009103690 | Washer |
Загрузка ...
|
|
| 16 | 009126162 | Roll pin |
Загрузка ...
|
|
| 17 | 200272790 | Drawbar |
Загрузка ...
|
|
| 18 | 900002580 | Ball socket |
Загрузка ...
|
|
| 19 | 900002570 | Washer |
Загрузка ...
|
|
| 20 | 200271680 | Bushing |
Загрузка ...
|
|
| 21 | 200271621 | Guide tube |
Загрузка ...
|
|
| 22 | 004906070 | Pressure spring |
Загрузка ...
|
|
| 23 | 009103620 | Washer |
Загрузка ...
|
|
| 24 | 009087190 | Locknut |
Загрузка ...
|
|
| 25 | 900015930 | Clamp bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
