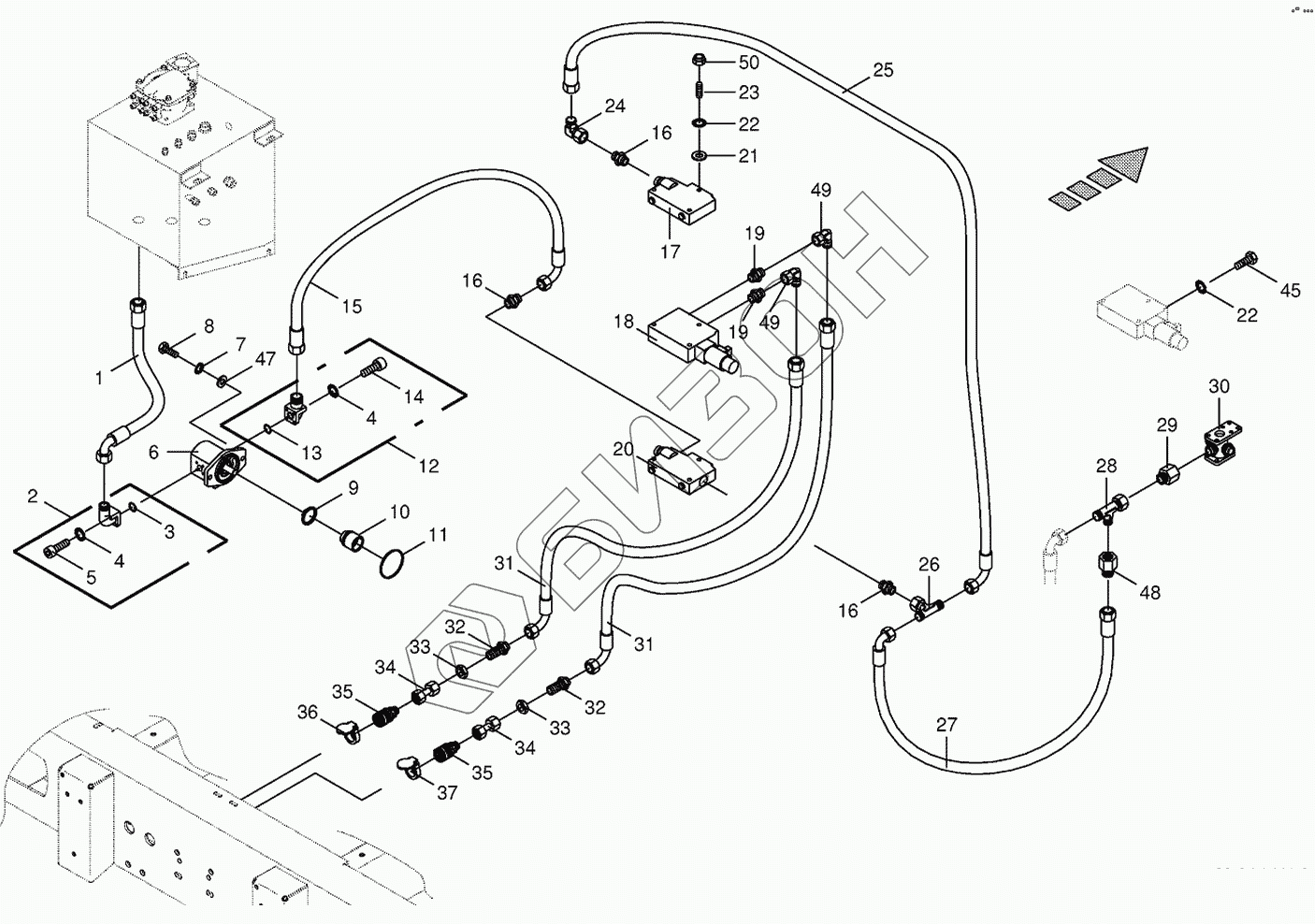

Графический каталог запасных частей к технике: KRONE BIG-X-500. Hydraulics-additive connection back
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
35
36
37
45
47
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270067650 | 270067650 | Sealing set |
Загрузка ...
|
|
| 270066660 | 270066660 | Protective cap |
Загрузка ...
|
|
| 270066640 | 270066640 | Nozzle disc cap |
Загрузка ...
|
|
| 009191160 | 009191160 | Control solenoid |
Загрузка ...
|
|
| 009191800 | 009191800 | Repairing sets |
Загрузка ...
|
|
| 009208320 | 009208320 | Sealing set |
Загрузка ...
|
|
| 1 | 009198590 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009197570 | Flange connection |
Загрузка ...
|
|
| 3 | 009376280 | O-ring |
Загрузка ...
|
|
| 4 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009030512 | Allen screw |
Загрузка ...
|
|
| 5 | 009030451 | Allen screw |
Загрузка ...
|
|
| 6 | 270020050 | Pump |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009115100 | Circlip |
Загрузка ...
|
|
| 10 | 200269360 | Adapter |
Загрузка ...
|
|
| 11 | 009376111 | O-ring |
Загрузка ...
|
|
| 12 | 009197560 | Flange connection |
Загрузка ...
|
|
| 13 | 009376290 | O-ring |
Загрузка ...
|
|
| 14 | 009030451 | Allen screw |
Загрузка ...
|
|
| 14 | 009030491 | Allen screw |
Загрузка ...
|
|
| 15 | 009200030 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009209111 | Male connector |
Загрузка ...
|
|
| 17 | 009208210 | End plate |
Загрузка ...
|
|
| 18 | 009190120 | Directional-control valve |
Загрузка ...
|
|
| 19 | 009209011 | Male connector |
Загрузка ...
|
|
| 20 | 009208010 | Connecting plate |
Загрузка ...
|
|
| 21 | 009106030 | Washer |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 900005450 | Threaded rod |
Загрузка ...
|
|
| 24 | 009210651 | Angle lug |
Загрузка ...
|
|
| 25 | 009200030 | High pressure hose line |
Загрузка ...
|
|
| 26 | 009209500 | T connector |
Загрузка ...
|
|
| 27 | 009215500 | High pressure hose line |
Загрузка ...
|
|
| 28 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 29 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 30 | 002147600 | Collector-radiator |
Загрузка ...
|
|
| 31 | 009200930 | High pressure hose line |
Загрузка ...
|
|
| 32 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 33 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 34 | 002307430 | Double nipple |
Загрузка ...
|
|
| 35 | 009211300 | Sleeve |
Загрузка ...
|
|
| 36 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 37 | 009199940 | Cover-red |
Загрузка ...
|
|
| 45 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009105061 | Washer |
Загрузка ...
|
|
| 48 | 009211840 | Reducer fitting |
Загрузка ...
|
|
| 49 | 009210671 | Angle lug |
Загрузка ...
|
|
| 50 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
