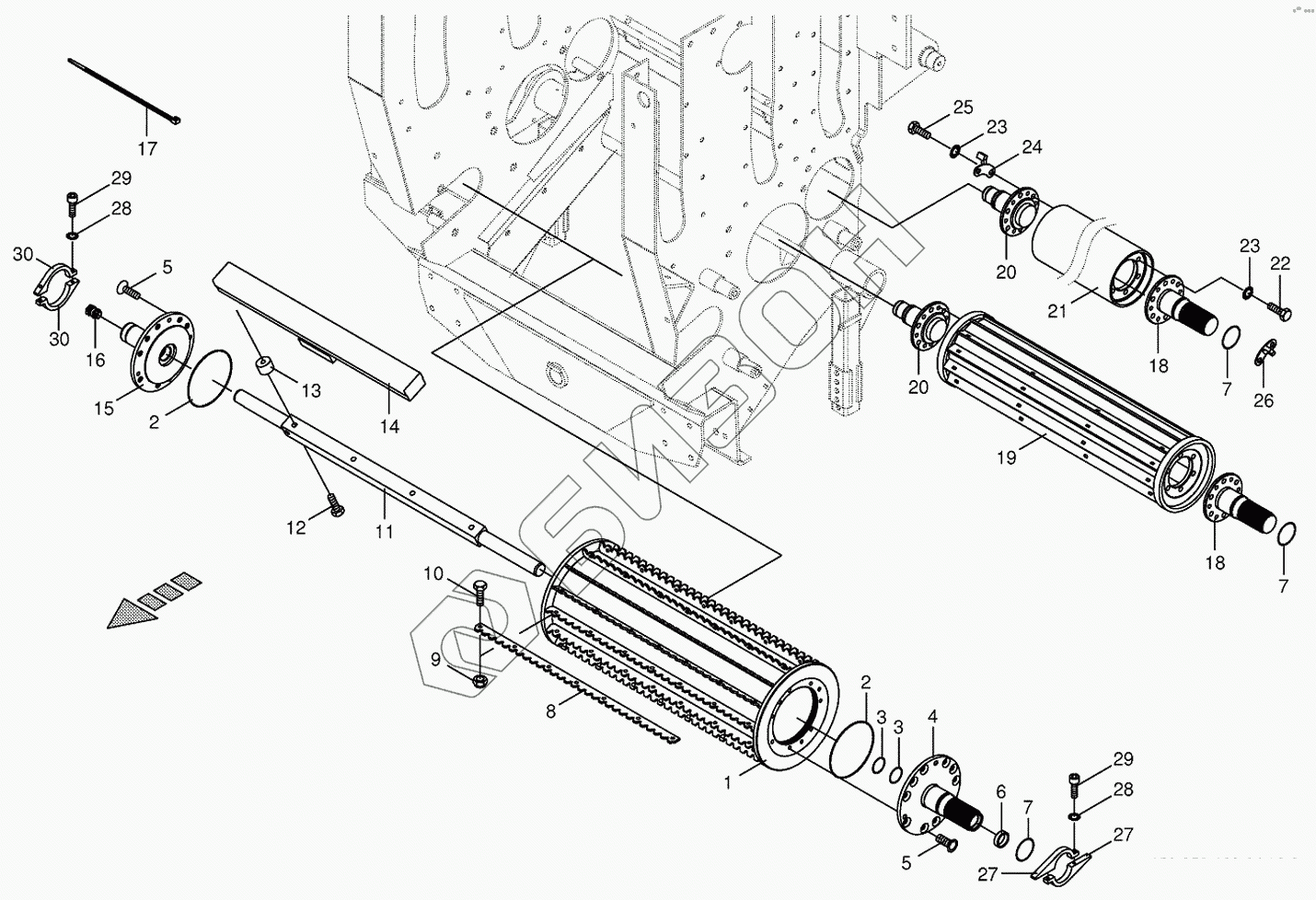

Графический каталог запасных частей к технике: KRONE BIG-X-500. Lower feed rollers
1
2
2
3
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
23
24
25
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003030100 | 003030100 | Gasket |
Загрузка ...
|
|
| 1 | 200259671 | Feed roller bottom |
Загрузка ...
|
|
| 2 | 009376010 | O-ring |
Загрузка ...
|
|
| 3 | 009375030 | O-ring |
Загрузка ...
|
|
| 4 | 200219710 | Drive spigot |
Загрузка ...
|
|
| 5 | 900014160 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 009403840 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 009403830 | O-ring |
Загрузка ...
|
|
| 8 | 200224180 | Serrated bar |
Загрузка ...
|
|
| 9 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 10 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 11 | 200219660 | Axle |
Загрузка ...
|
|
| 12 | 009003640 | Hex head bolt |
Загрузка ...
|
|
| 13 | 002242262 | Spacer |
Загрузка ...
|
|
| 14 | 002242257 | Metal sensor-Metal positioning |
Загрузка ...
|
|
| 15 | 200219740 | Bearing bolt |
Загрузка ...
|
|
| 16 | 003034491 | Strain relief bolting |
Загрузка ...
|
|
| 17 | 009226711 | Cable band |
Загрузка ...
|
|
| 18 | 200218100 | Drive spigot |
Загрузка ...
|
|
| 19 | 200204692 | Intermediate roller-below |
Загрузка ...
|
|
| 20 | 200218110 | Bearing bolt |
Загрузка ...
|
|
| 21 | 002161622 | Smoothing roll |
Загрузка ...
|
|
| 22 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 24 | 002158611 | Stripper-right |
Загрузка ...
|
|
| 25 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 26 | 200243511 | Stripper-left |
Загрузка ...
|
|
| 27 | 200244460 | Stripper-below left |
Загрузка ...
|
|
| 28 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009030751 | Allen screw |
Загрузка ...
|
|
| 30 | 200244450 | Stripper-below right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
