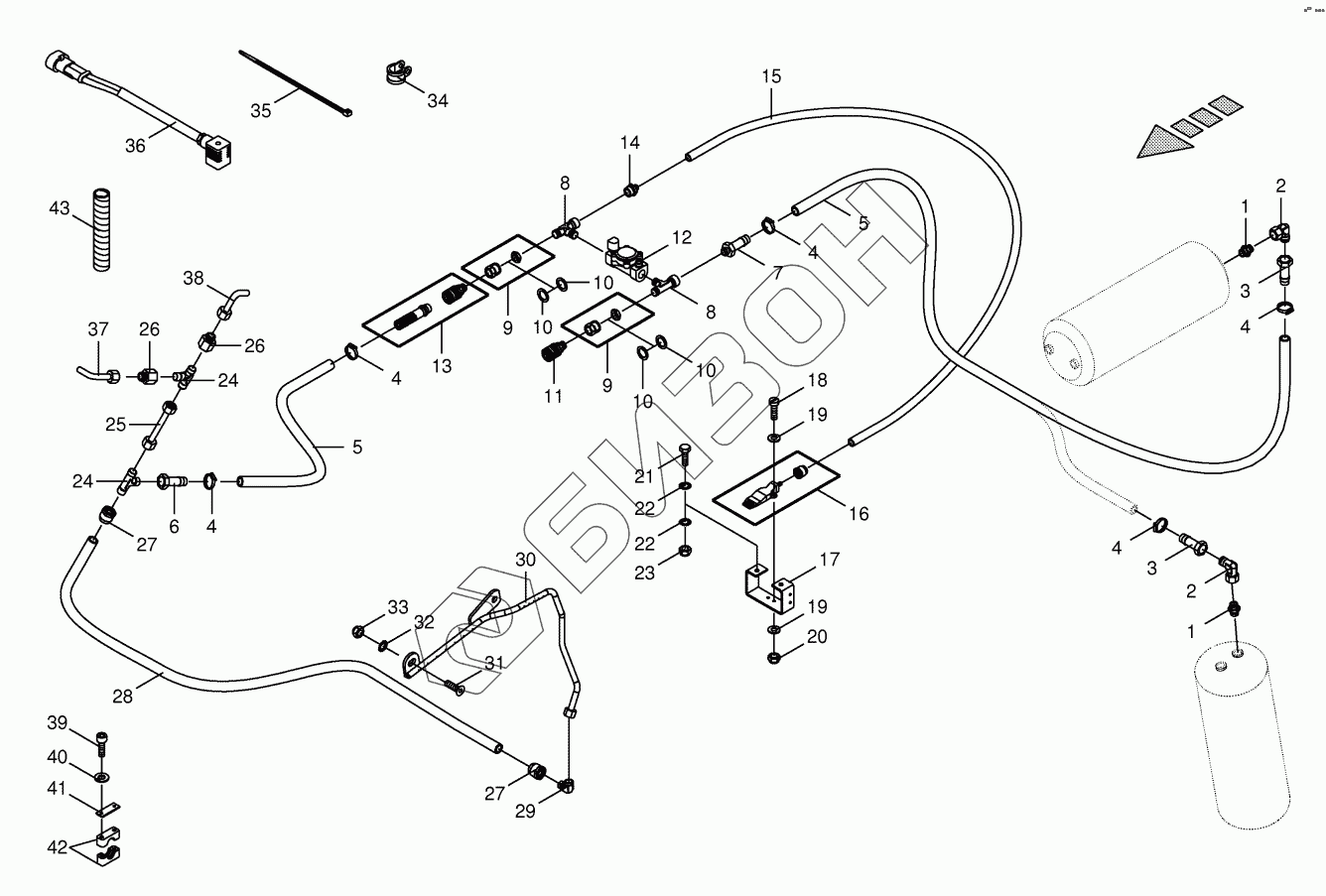

Графический каталог запасных частей к технике: KRONE BiG X 500. Air pressure - Feeder
1
1
2
2
3
3
4
4
4
4
4
5
5
6
7
8
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 920 911 1 | Male connector |
Загрузка ...
|
|
| 2 | 00 921 065 1 | Angle lug |
Загрузка ...
|
|
| 3 | 00 945 349 0 | Hose connector |
Загрузка ...
|
|
| 4 | 00 945 086 0 | Hose clamp |
Загрузка ...
|
|
| 5 | 00 945 085 0 | Hose -Id.-no.= 1m |
Загрузка ...
|
|
| 6 | 00 945 090 0 | Hose connector |
Загрузка ...
|
|
| 7 | 27 004 086 0 | Hose connector |
Загрузка ...
|
|
| 8 | 90 000 542 0 | L-screw connection |
Загрузка ...
|
|
| 9 | 90 000 543 0 | Sleeve bulkhead |
Загрузка ...
|
|
| 10 | 00 910 719 0 | Supporting disc |
Загрузка ...
|
|
| 11 | 27 004 029 0 | Clutch w. external screw threa |
Загрузка ...
|
|
| 12 | 00 945 438 0 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 13 | 27 004 030 0 | Clutch w. external screw threa |
Загрузка ...
|
|
| 14 | 27 006 261 0 | Male connector |
Загрузка ...
|
|
| 15 | 00 940 214 1 | Plastic tubing -Id.-no.= 1m |
Загрузка ...
|
|
| 16 | 27 004 060 0 | Flat stream nozzle |
Загрузка ...
|
|
| 17 | 20 024 739 0 | Support |
Загрузка ...
|
|
| 18 | 00 903 747 1 | Allen screw |
Загрузка ...
|
|
| 19 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 20 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 21 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 23 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 24 | 00 921 071 1 | T connector |
Загрузка ...
|
|
| 25 | 20 025 117 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 00 921 083 1 | Reducer fitting |
Загрузка ...
|
|
| 27 | 00 945 495 0 | Snap-on connection |
Загрузка ...
|
|
| 28 | 00 945 132 0 | Plastic tube -Id.-no.= 1m |
Загрузка ...
|
|
| 29 | 00 921 066 1 | Elbow union |
Загрузка ...
|
|
| 30 | 20 024 744 1 | Cleaning line |
Загрузка ...
|
|
| 31 | 90 000 567 0 | Countersunkscrew |
Загрузка ...
|
|
| 32 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 33 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 34 | 00 924 014 1 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 36 | 20 080 815 0 | Wiring harness |
Загрузка ...
|
|
| 37 | 20 025 119 0 | Compressed air nozzle |
Загрузка ...
|
|
| 38 | 20 025 118 0 | Compressed air nozzle |
Загрузка ...
|
|
| 39 | 00 903 048 0 | Allen screw |
Загрузка ...
|
|
| 40 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 41 | 00 925 136 0 | Cover plate |
Загрузка ...
|
|
| 42 | 00 925 107 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 43 | 27 004 602 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
