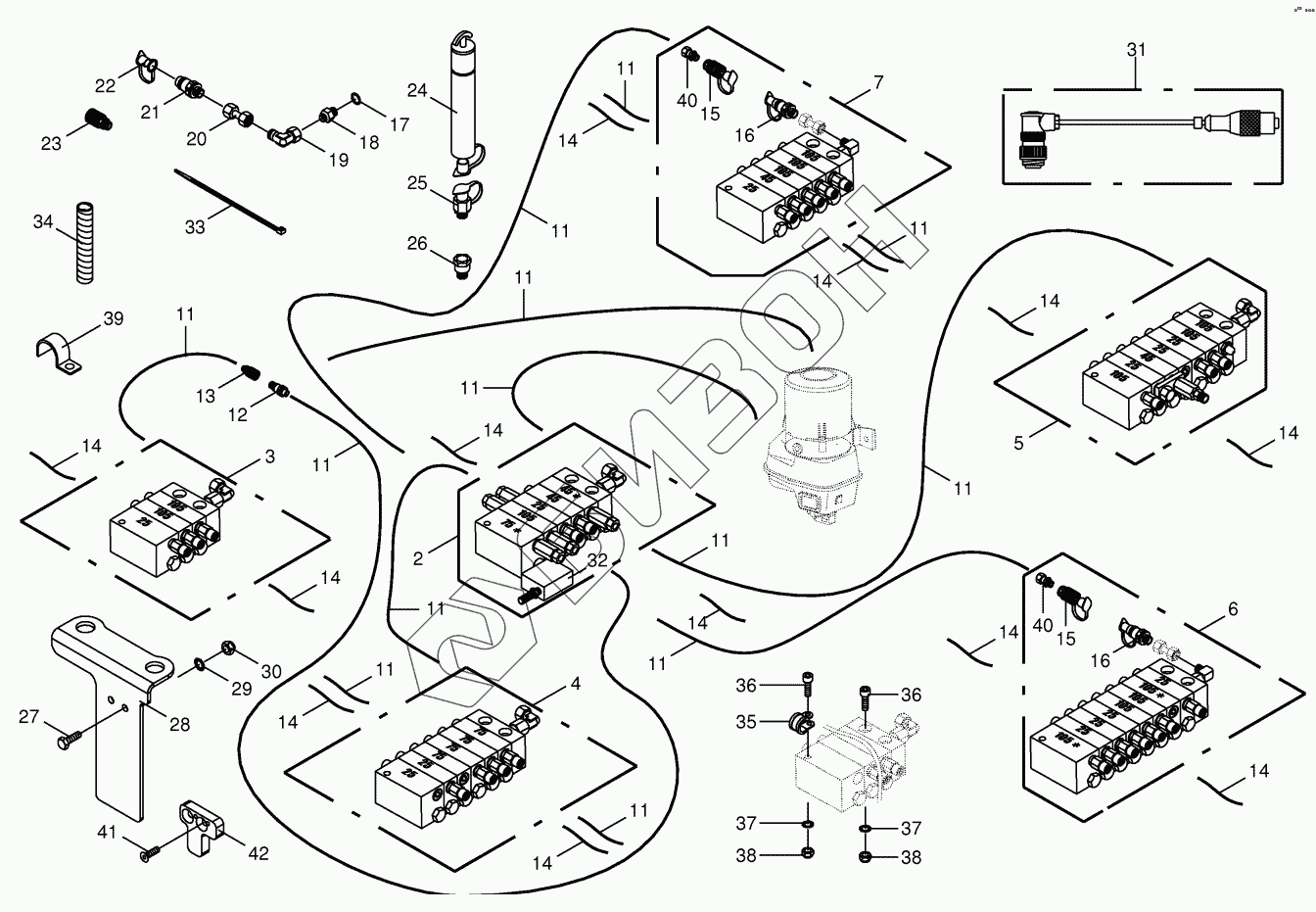

Графический каталог запасных частей к технике: KRONE BiG X 500. Central lubrication -BEKA - MAX
27 001 696 1
2
3
4
5
6
7
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
35
35
35
36
36
37
37
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 001 696 1 | 27 001 696 1 | Mobilux EP2 |
Загрузка ...
|
|
| 2 | 27 011 458 0 | Main distributor without lines MX-F 5/8 |
Загрузка ...
|
|
| 3 | 27 005 812 0 | Combination of distributors - cracker |
Загрузка ...
|
|
| 4 | 27 002 828 0 | Combination of distributors -steering axle |
Загрузка ...
|
|
| 5 | 27 005 698 0 | Combination of distributors -ejection system / drive |
Загрузка ...
|
|
| 6 | 27 011 129 0 | Distri. for. unit or line MX- F 8/14 |
Загрузка ...
|
|
| 7 | 27 002 831 0 | Combination of distributors |
Загрузка ...
|
|
| 11 | 00 940 474 0 | High pressure hose -Id.-no.= 1m |
Загрузка ...
|
|
| 12 | 00 940 473 0 | Connector plug |
Загрузка ...
|
|
| 13 | 00 940 472 0 | Sleeve |
Загрузка ...
|
|
| 14 | 00 938 933 0 | Plastic tube filled with grease-Id.-no.=1m |
Загрузка ...
|
|
| 15 | 27 007 494 0 | Sleeve |
Загрузка ...
|
|
| 16 | 27 007 495 0 | Connector plug |
Загрузка ...
|
|
| 17 | 00 937 736 0 | Gasket ring |
Загрузка ...
|
|
| 18 | 00 213 281 0 | Reducing piece |
Загрузка ...
|
|
| 19 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 20 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 21 | 00 921 145 0 | Connector plug |
Загрузка ...
|
|
| 22 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 23 | 00 921 130 0 | Sleeve |
Загрузка ...
|
|
| 24 | 00 940 393 0 | Filling cylinder |
Загрузка ...
|
|
| 25 | 00 940 392 0 | Filling connection |
Загрузка ...
|
|
| 26 | 27 001 998 0 | Connector |
Загрузка ...
|
|
| 27 | 00 901 412 1 | Hex head bolt |
Загрузка ...
|
|
| 28 | 20 021 551 0 | Retainer |
Загрузка ...
|
|
| 29 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 31 | 20 080 793 0 | Extension cable -4-pole |
Загрузка ...
|
|
| 32 | 27 002 833 0 | Proximity switch |
Загрузка ...
|
|
| 33 | 00 922 674 0 | Cable band |
Загрузка ...
|
|
| 33 | 27 001 243 0 | Cable band |
Загрузка ...
|
|
| 34 | 27 007 129 0 | Spiral strip -Id.-no.= 5m |
Загрузка ...
|
|
| 35 | 00 924 017 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 00 924 011 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 00 924 009 0 | Tube clamp |
Загрузка ...
|
|
| 35 | 00 924 008 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 00 924 010 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 36 | 00 903 030 1 | Allen screw |
Загрузка ...
|
|
| 37 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 38 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 39 | 27 007 709 0 | Tube clamp |
Загрузка ...
|
|
| 40 | 27 006 839 0 | Screw-in connection |
Загрузка ...
|
