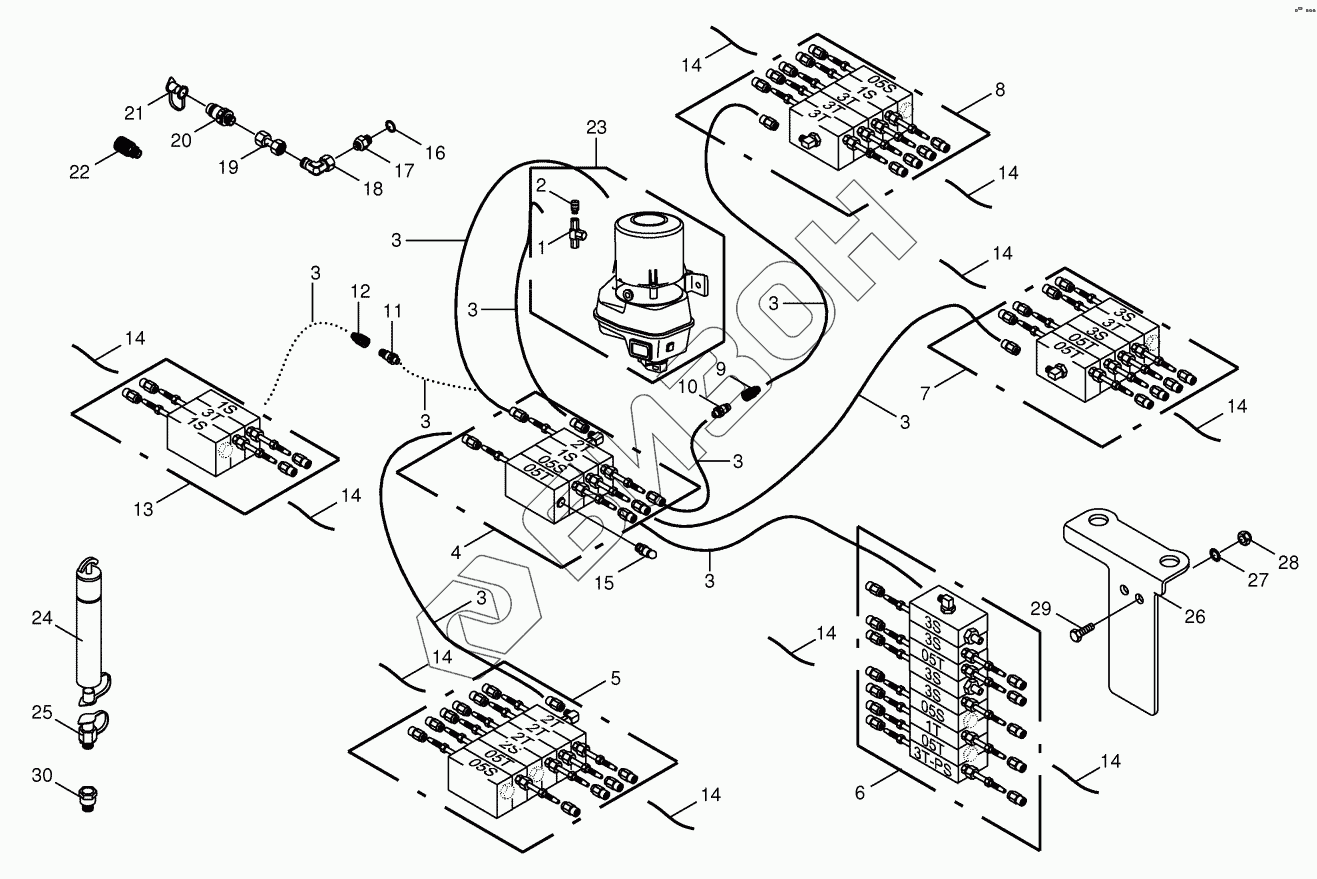

Графический каталог запасных частей к технике: KRONE BiG X 500. Central lubrication -Vogel
27 001 696 1
1
2
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 001 696 1 | 27 001 696 1 | Mobilux EP2 |
Загрузка ...
|
|
| 1 | 00 940 470 0 | Pump |
Загрузка ...
|
|
| 2 | 00 940 471 0 | Pressure control valve |
Загрузка ...
|
|
| 3 | 00 940 474 0 | High pressure hose -Id.-no.= 1m |
Загрузка ...
|
|
| 4 | 00 940 465 0 | Main distributor |
Загрузка ...
|
|
| 5 | 27 000 149 0 | Combination of distributors -steering axle |
Загрузка ...
|
|
| 6 | 00 940 469 0 | Combination of distributors -ejection system / drive |
Загрузка ...
|
|
| 7 | 27 000 148 0 | Combination of distributors - Chopping aggregate |
Загрузка ...
|
|
| 8 | 00 940 461 0 | Combination of distributors - feed system |
Загрузка ...
|
|
| 9 | 27 001 595 0 | Sleeve |
Загрузка ...
|
|
| 10 | 00 940 476 0 | Connector plug |
Загрузка ...
|
|
| 11 | 00 940 473 0 | Connector plug |
Загрузка ...
|
|
| 12 | 00 940 472 0 | Sleeve |
Загрузка ...
|
|
| 13 | 00 940 459 0 | Combination of distributors - cracker |
Загрузка ...
|
|
| 14 | 00 938 933 0 | Plastic tube filled with grease-Id.-no.=1m |
Загрузка ...
|
|
| 15 | 00 303 564 0 | Cycles-switch -4-pole |
Загрузка ...
|
|
| 16 | 00 937 736 0 | Gasket ring |
Загрузка ...
|
|
| 17 | 00 213 281 0 | Reducing piece |
Загрузка ...
|
|
| 18 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 19 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 20 | 00 921 145 0 | Connector plug |
Загрузка ...
|
|
| 21 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 22 | 00 921 130 0 | Sleeve |
Загрузка ...
|
|
| 23 | 27 000 026 0 | Piston pump -with case |
Загрузка ...
|
|
| 24 | 00 940 393 0 | Filling cylinder |
Загрузка ...
|
|
| 25 | 00 940 392 0 | Filling connection |
Загрузка ...
|
|
| 26 | 20 021 551 0 | Retainer |
Загрузка ...
|
|
| 27 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 28 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 29 | 00 901 412 1 | Hex head bolt |
Загрузка ...
|
|
| 30 | 27 001 998 0 | Connector |
Загрузка ...
|
