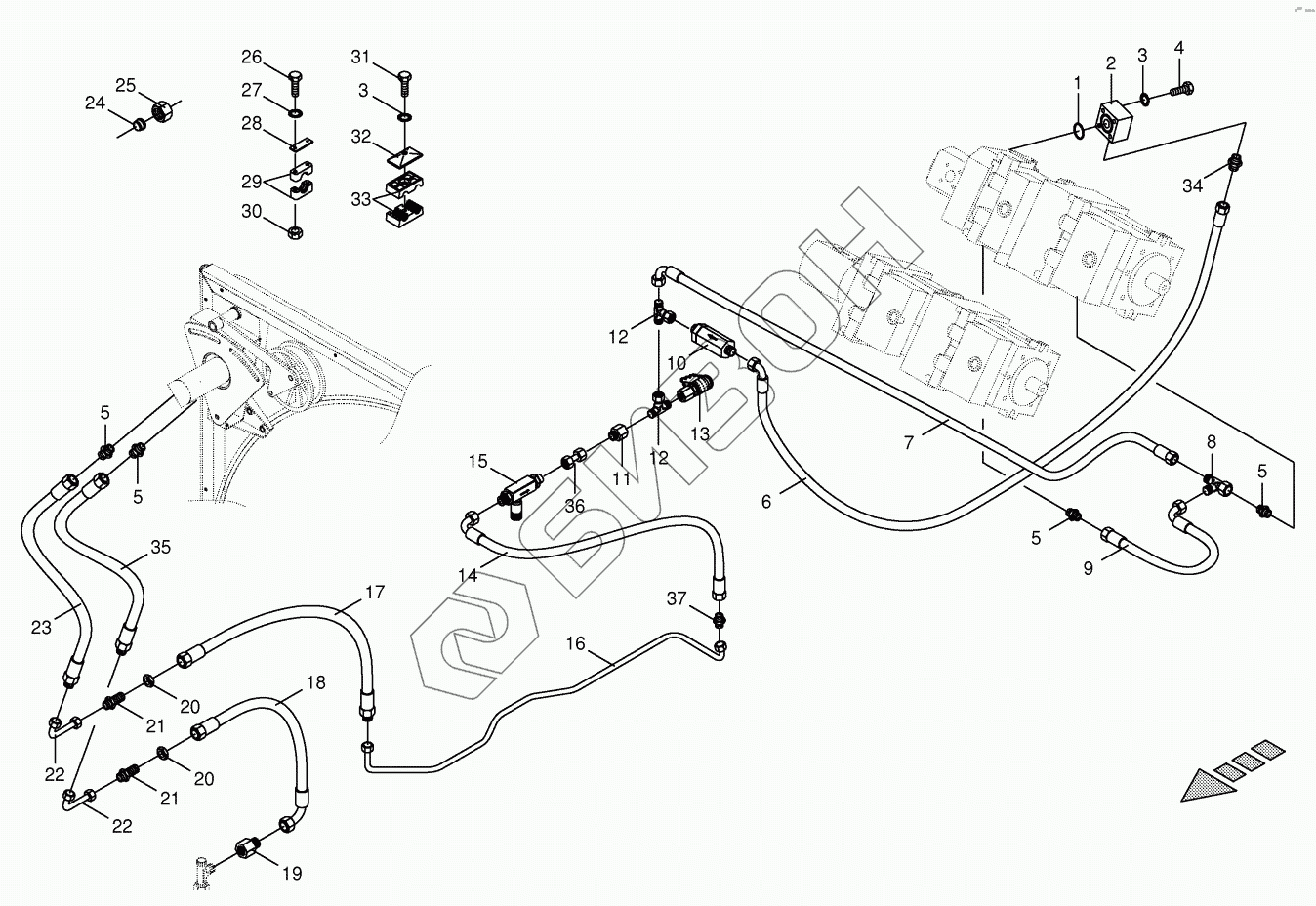

Графический каталог запасных частей к технике: KRONE BiG X 500. Charge pressure lines - back
1
2
3
3
4
5
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 937 505 0 | O-ring |
Загрузка ...
|
|
| 2 | 00 228 660 1 | Connecting flange |
Загрузка ...
|
|
| 3 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 901 046 1 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 921 174 1 | Male connector |
Загрузка ...
|
|
| 6 | 27 003 858 0 | High pressure hose line |
Загрузка ...
|
|
| 7 | 27 002 448 0 | High pressure hose line |
Загрузка ...
|
|
| 8 | 00 921 238 0 | Adjustable L connection |
Загрузка ...
|
|
| 9 | 27 000 331 0 | High pressure hose line |
Загрузка ...
|
|
| 10 | 00 919 170 0 | High pressure filter |
Загрузка ...
|
|
| 11 | 00 920 902 0 | Reducer fitting |
Загрузка ...
|
|
| 12 | 90 000 032 0 | T connector |
Загрузка ...
|
|
| 13 | 00 919 696 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 14 | 27 003 846 0 | High pressure hose line |
Загрузка ...
|
|
| 15 | 00 229 610 0 | One-way restrictor |
Загрузка ...
|
|
| 16 | 20 020 651 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 00 921 030 1 | High pressure hose line |
Загрузка ...
|
|
| 18 | 00 920 095 0 | High pressure hose line |
Загрузка ...
|
|
| 19 | 00 919 924 0 | Reducer fitting |
Загрузка ...
|
|
| 20 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 21 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 22 | 20 020 650 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 27 003 919 0 | High pressure hose line |
Загрузка ...
|
|
| 24 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 25 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 26 | 00 901 006 0 | Hex head bolt |
Загрузка ...
|
|
| 27 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 28 | 00 925 145 0 | Cover plate |
Загрузка ...
|
|
| 29 | 00 925 102 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 30 | 00 908 208 0 | Hex nut |
Загрузка ...
|
|
| 31 | 00 901 042 1 | Hex head bolt |
Загрузка ...
|
|
| 32 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 33 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 34 | 00 921 174 1 | Male connector |
Загрузка ...
|
|
| 35 | 27 003 925 0 | High pressure hose line |
Загрузка ...
|
|
| 36 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 37 | 00 921 054 1 | Connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
