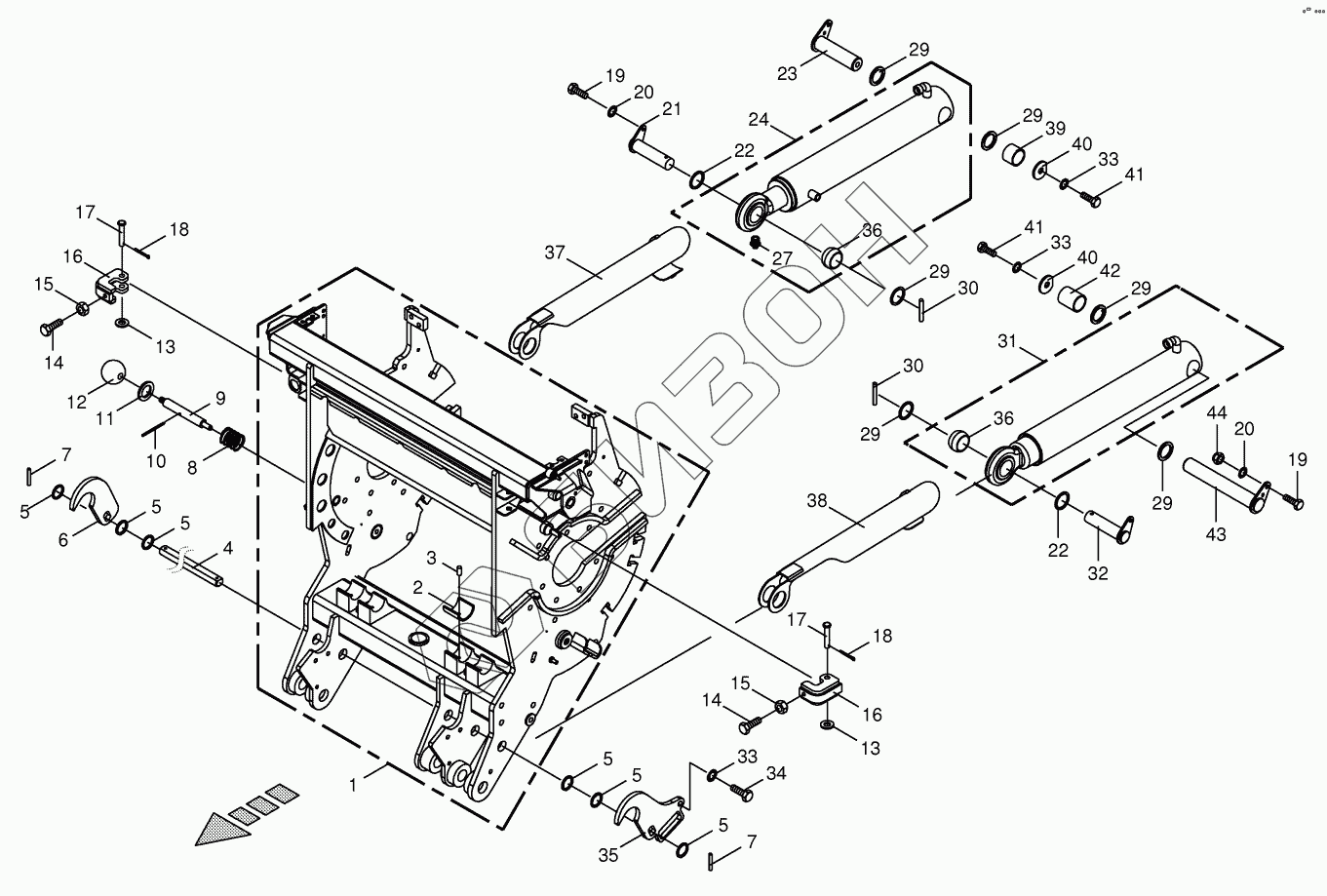

Графический каталог запасных частей к технике: KRONE BiG X 500. Chopping drum support
27 009 623 0
00 918 701 4
1
2
3
4
5
5
5
5
5
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
22
22
22
22
22
22
23
24
27
29
29
29
29
29
29
30
30
31
32
33
33
33
34
35
36
36
37
38
39
40
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 009 623 0 | 27 009 623 0 | Sealing set |
Загрузка ...
|
|
| 00 918 701 4 | 00 918 701 4 | Gasket set |
Загрузка ...
|
|
| 1 | 20 027 199 0 | Base frame |
Загрузка ...
|
|
| 2 | 00 221 641 1 | Sliding bushing |
Загрузка ...
|
|
| 3 | 00 913 181 0 | Grooved pin |
Загрузка ...
|
|
| 4 | 00 217 803 1 | Shaft |
Загрузка ...
|
|
| 5 | 00 910 727 1 | Supporting disc |
Загрузка ...
|
|
| 6 | 00 217 802 4 | Hook |
Загрузка ...
|
|
| 7 | 00 912 672 1 | Roll pin |
Загрузка ...
|
|
| 8 | 00 270 040 0 | Pressure spring |
Загрузка ...
|
|
| 9 | 20 020 360 0 | Safety pin |
Загрузка ...
|
|
| 10 | 00 912 618 2 | Roll pin |
Загрузка ...
|
|
| 11 | 00 228 031 1 | Washer |
Загрузка ...
|
|
| 12 | 90 001 912 0 | Ball knob |
Загрузка ...
|
|
| 13 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 14 | 00 900 345 1 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 908 220 0 | Hex nut |
Загрузка ...
|
|
| 16 | 00 215 399 0 | Lock |
Загрузка ...
|
|
| 17 | 00 916 019 0 | Pin |
Загрузка ...
|
|
| 18 | 00 912 067 1 | Cotter pin |
Загрузка ...
|
|
| 19 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 217 115 3 | Pin |
Загрузка ...
|
|
| 22 | 00 910 885 0 | Shim ring |
Загрузка ...
|
|
| 22 | 90 001 565 0 | Shim ring |
Загрузка ...
|
|
| 23 | 20 024 300 0 | Pin -back right |
Загрузка ...
|
|
| 24 | 27 006 919 1 | Hydraulic cylinder |
Загрузка ...
|
|
| 27 | 00 919 202 0 | Grease niple |
Загрузка ...
|
|
| 29 | 00 910 661 1 | Washer |
Загрузка ...
|
|
| 30 | 00 912 648 2 | Roll pin |
Загрузка ...
|
|
| 31 | 27 006 920 1 | Hydraulic cylinder |
Загрузка ...
|
|
| 32 | 00 214 429 0 | Pin -left front |
Загрузка ...
|
|
| 33 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 34 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 35 | 00 217 800 4 | Hook |
Загрузка ...
|
|
| 36 | 27 006 670 0 | Joint bearing |
Загрузка ...
|
|
| 37 | 20 027 580 3 | Cylinder cover |
Загрузка ...
|
|
| 38 | 20 029 103 1 | Cylinder cover -small |
Загрузка ...
|
|
| 39 | 20 029 058 0 | Bushing |
Загрузка ...
|
|
| 40 | 20 024 302 0 | Lock washer |
Загрузка ...
|
|
| 41 | 00 900 335 1 | Hex head bolt |
Загрузка ...
|
|
| 42 | 20 029 057 0 | Bushing |
Загрузка ...
|
|
| 43 | 20 024 298 0 | Pin -back left |
Загрузка ...
|
|
| 44 | 00 908 758 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
