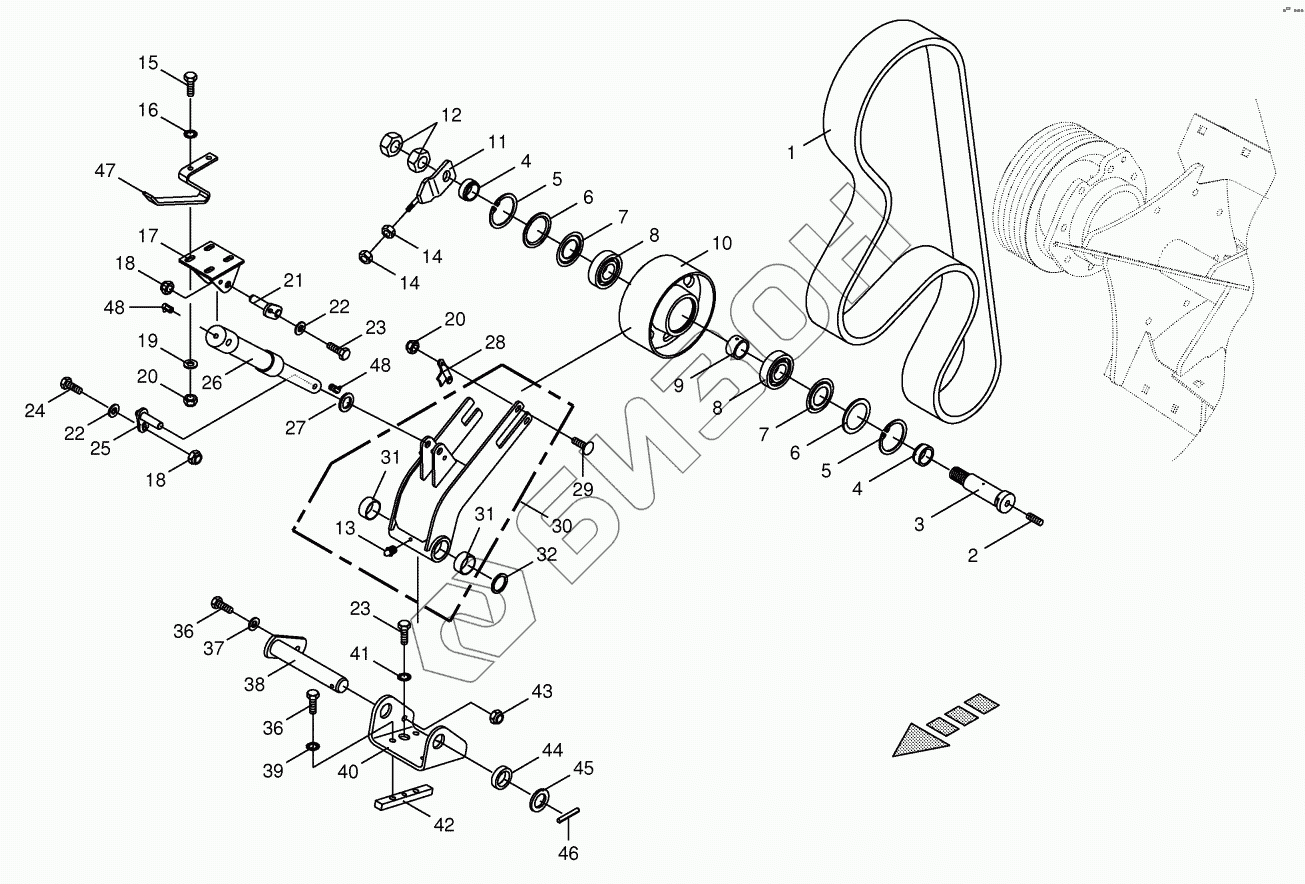

Графический каталог запасных частей к технике: KRONE BiG X 500. Cracker drive / tensioning device
27 003 406 0
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
32
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 003 406 0 | 27 003 406 0 | Sealing set |
Загрузка ...
|
|
| 1 | 00 216 880 0 | Power band |
Загрузка ...
|
|
| 2 | 90 000 064 0 | Threaded pin |
Загрузка ...
|
|
| 3 | 00 224 440 4 | Arbor |
Загрузка ...
|
|
| 4 | 00 224 439 0 | Bushing |
Загрузка ...
|
|
| 5 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 6 | 00 937 015 0 | Nilos-ring |
Загрузка ...
|
|
| 7 | 00 937 014 0 | Nilos-Spacer ring |
Загрузка ...
|
|
| 8 | 00 930 467 0 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 00 224 438 2 | Bushing |
Загрузка ...
|
|
| 10 | 00 224 209 3 | Jockey pulley |
Загрузка ...
|
|
| 11 | 00 216 412 0 | Adjusting spindle |
Загрузка ...
|
|
| 12 | 00 908 536 4 | Hex nut |
Загрузка ...
|
|
| 13 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 14 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 15 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 224 407 3 | Cylinder mounting |
Загрузка ...
|
|
| 18 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 19 | 00 910 361 1 | Washer |
Загрузка ...
|
|
| 20 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 21 | 00 217 954 1 | Arbor |
Загрузка ...
|
|
| 22 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 23 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 217 955 1 | Arbor |
Загрузка ...
|
|
| 26 | 27 001 370 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 27 | 00 910 515 2 | Washer |
Загрузка ...
|
|
| 28 | 00 216 416 0 | Support plate |
Загрузка ...
|
|
| 29 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 30 | 20 020 457 0 | Rocker |
Загрузка ...
|
|
| 31 | 00 935 332 0 | Bearing bush |
Загрузка ...
|
|
| 32 | 00 910 891 0 | Shim ring |
Загрузка ...
|
|
| 32 | 00 910 885 0 | Shim ring |
Загрузка ...
|
|
| 32 | 00 910 730 0 | Supporting disc |
Загрузка ...
|
|
| 36 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 38 | 00 250 310 6 | Bolt |
Загрузка ...
|
|
| 39 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 40 | 20 020 456 0 | Rocker retainer |
Загрузка ...
|
|
| 41 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 42 | 20 020 463 0 | Thread block |
Загрузка ...
|
|
| 43 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 44 | 00 227 089 2 | Bushing |
Загрузка ...
|
|
| 45 | 00 910 661 1 | Washer |
Загрузка ...
|
|
| 46 | 00 912 717 2 | Roll pin |
Загрузка ...
|
|
| 47 | 20 022 855 1 | Flap guide |
Загрузка ...
|
|
| 48 | 00 919 107 0 | Grease niple |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
