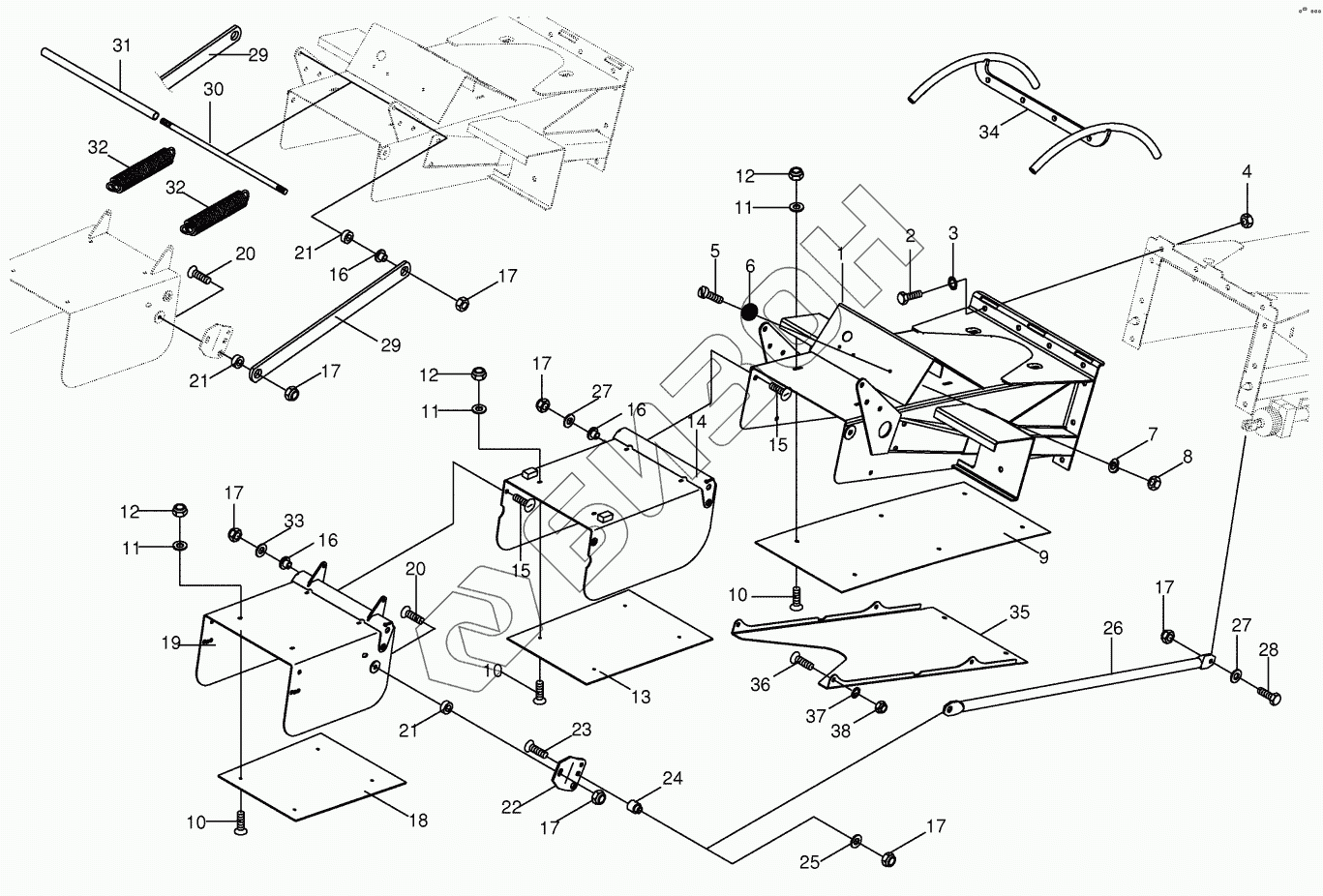

Графический каталог запасных частей к технике: KRONE BiG X 500. Discharge flap-end piece
1
2
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
17
17
17
17
17
18
19
20
20
20
20
20
20
20
20
20
21
21
21
22
23
24
25
26
27
27
28
29
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 226 095 7 | Chute extension |
Загрузка ...
|
|
| 2 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 5 | 00 903 747 1 | Allen screw |
Загрузка ...
|
|
| 6 | 00 924 535 1 | Rear reflector -red |
Загрузка ...
|
|
| 7 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 8 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 9 | 00 228 751 0 | Wearing plate |
Загрузка ...
|
|
| 10 | 00 904 005 1 | Countersunkscrew |
Загрузка ...
|
|
| 11 | 00 910 351 1 | Washer |
Загрузка ...
|
|
| 12 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 13 | 00 215 866 0 | Wearing plate |
Загрузка ...
|
|
| 14 | 00 215 876 2 | Deflector -1 |
Загрузка ...
|
|
| 15 | 00 905 154 2 | Coach bolt |
Загрузка ...
|
|
| 16 | 00 222 564 2 | Bushing |
Загрузка ...
|
|
| 17 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 18 | 00 215 877 0 | Wearing plate |
Загрузка ...
|
|
| 19 | 00 215 832 1 | Deflector -2 |
Загрузка ...
|
|
| 20 | 00 905 255 1 | Coach bolt |
Загрузка ...
|
|
| 20 | 00 904 751 2 | Coach bolt |
Загрузка ...
|
|
| 20 | 00 905 154 2 | Coach bolt |
Загрузка ...
|
|
| 21 | 00 228 822 0 | Bushing |
Загрузка ...
|
|
| 22 | 00 222 582 3 | Support |
Загрузка ...
|
|
| 23 | 00 904 757 0 | Coach bolt |
Загрузка ...
|
|
| 24 | 00 216 492 0 | Bushing |
Загрузка ...
|
|
| 25 | 00 910 361 1 | Washer |
Загрузка ...
|
|
| 26 | 00 226 091 5 | Flap strut |
Загрузка ...
|
|
| 27 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 28 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 222 580 4 | Strut |
Загрузка ...
|
|
| 30 | 00 228 821 0 | Threaded rod |
Загрузка ...
|
|
| 31 | 00 226 092 2 | Spacer tube |
Загрузка ...
|
|
| 32 | 00 280 604 0 | Tension spring |
Загрузка ...
|
|
| 33 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 34 | 20 221 921 0 | Cable routing |
Загрузка ...
|
|
| 35 | 20 226 175 0 | Cover spout end piece |
Загрузка ...
|
|
| 36 | 00 905 230 1 | Coach bolt |
Загрузка ...
|
|
| 37 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 38 | 00 908 706 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
