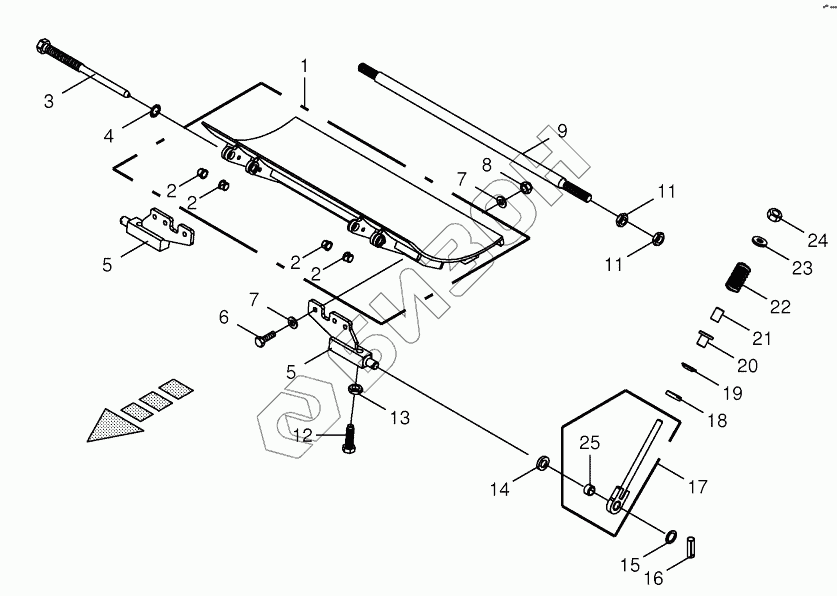

Графический каталог запасных частей к технике: KRONE BiG X 500. Drum base -spring-mounted
1
2
2
2
2
3
4
5
5
6
7
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 027 270 3 | Spring-mounted drum base HD with sockets |
Загрузка ...
|
|
| 2 | 90 002 038 0 | Clamp bush |
Загрузка ...
|
|
| 3 | 20 023 669 2 | Take- up bolt |
Загрузка ...
|
|
| 4 | 00 909 917 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 20 027 173 0 | Centring pivo |
Загрузка ...
|
|
| 6 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 8 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 9 | 20 023 716 1 | Spacer |
Загрузка ...
|
|
| 11 | 00 908 531 2 | Hex nut -low form |
Загрузка ...
|
|
| 12 | 20 023 711 0 | Setscrew |
Загрузка ...
|
|
| 13 | 00 908 525 1 | Hex nut -low form |
Загрузка ...
|
|
| 14 | 20 023 910 0 | Washer |
Загрузка ...
|
|
| 15 | 00 910 369 0 | Washer |
Загрузка ...
|
|
| 16 | 00 912 616 2 | Roll pin |
Загрузка ...
|
|
| 17 | 20 027 279 0 | Drawbar |
Загрузка ...
|
|
| 18 | 90 000 258 0 | Ball socket |
Загрузка ...
|
|
| 19 | 90 000 257 0 | Washer |
Загрузка ...
|
|
| 20 | 20 027 168 0 | Bushing |
Загрузка ...
|
|
| 21 | 20 027 162 1 | Guide tube |
Загрузка ...
|
|
| 22 | 00 490 607 0 | Pressure spring |
Загрузка ...
|
|
| 23 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 24 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 25 | 90 001 593 0 | Clamp bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
