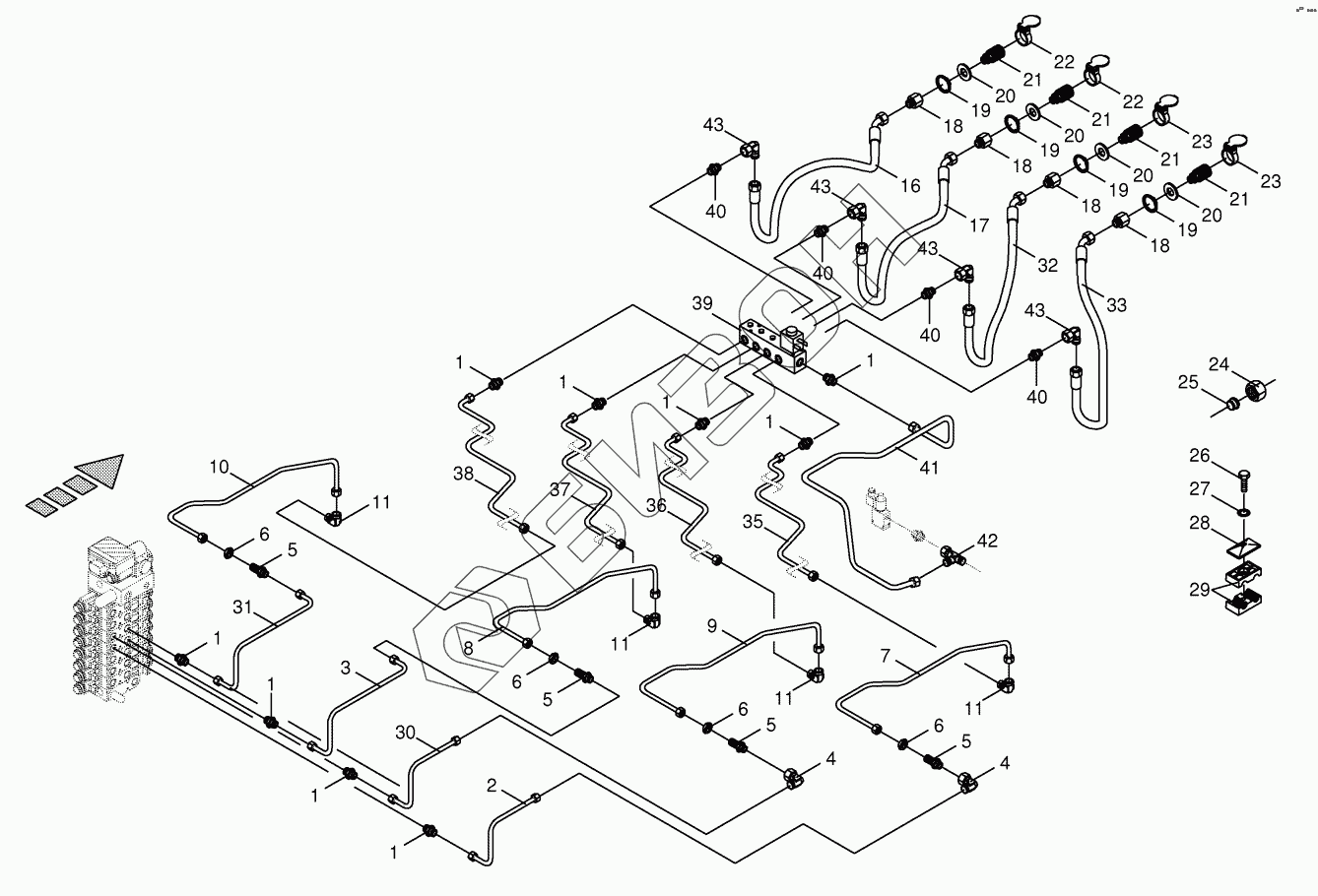

Графический каталог запасных частей к технике: KRONE BiG X 500. Hydraulics - front attachment
27 001 737 0
27 001 836 0
1
1
1
1
1
1
1
1
1
2
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
11
11
11
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
35
36
37
38
39
40
40
40
40
41
42
43
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 001 737 0 | 27 001 737 0 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 27 001 836 0 | 27 001 836 0 | Solenoid coil |
Загрузка ...
|
|
| 1 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 2 | 20 021 758 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 3 | 20 021 760 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 4 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 5 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 6 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 7 | 20 021 072 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 20 021 073 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 20 021 070 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 20 021 071 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 00 921 066 1 | Elbow union |
Загрузка ...
|
|
| 16 | 27 001 007 0 | High pressure hose line |
Загрузка ...
|
|
| 17 | 27 001 006 0 | High pressure hose line |
Загрузка ...
|
|
| 18 | 00 919 970 0 | Reducer fitting |
Загрузка ...
|
|
| 19 | 00 911 510 0 | Circlip |
Загрузка ...
|
|
| 20 | 00 219 123 1 | Washer |
Загрузка ...
|
|
| 21 | 00 919 323 0 | Sleeve |
Загрузка ...
|
|
| 22 | 00 919 994 0 | Cover -red |
Загрузка ...
|
|
| 23 | 00 916 602 0 | Cover -blue |
Загрузка ...
|
|
| 24 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 25 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 26 | 00 901 048 1 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 901 009 2 | Hex head bolt |
Загрузка ...
|
|
| 27 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 28 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 29 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 30 | 20 021 757 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 20 021 759 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 27 001 005 0 | High pressure hose line |
Загрузка ...
|
|
| 33 | 27 001 004 0 | High pressure hose line |
Загрузка ...
|
|
| 35 | 20 023 282 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 36 | 20 023 281 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 37 | 20 023 280 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 38 | 20 023 279 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 39 | 20 022 616 0 | Valve block |
Загрузка ...
|
|
| 40 | 90 000 048 0 | Male connector |
Загрузка ...
|
|
| 41 | 20 023 278 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 42 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 43 | 00 919 965 0 | Angle lug |
Загрузка ...
|
