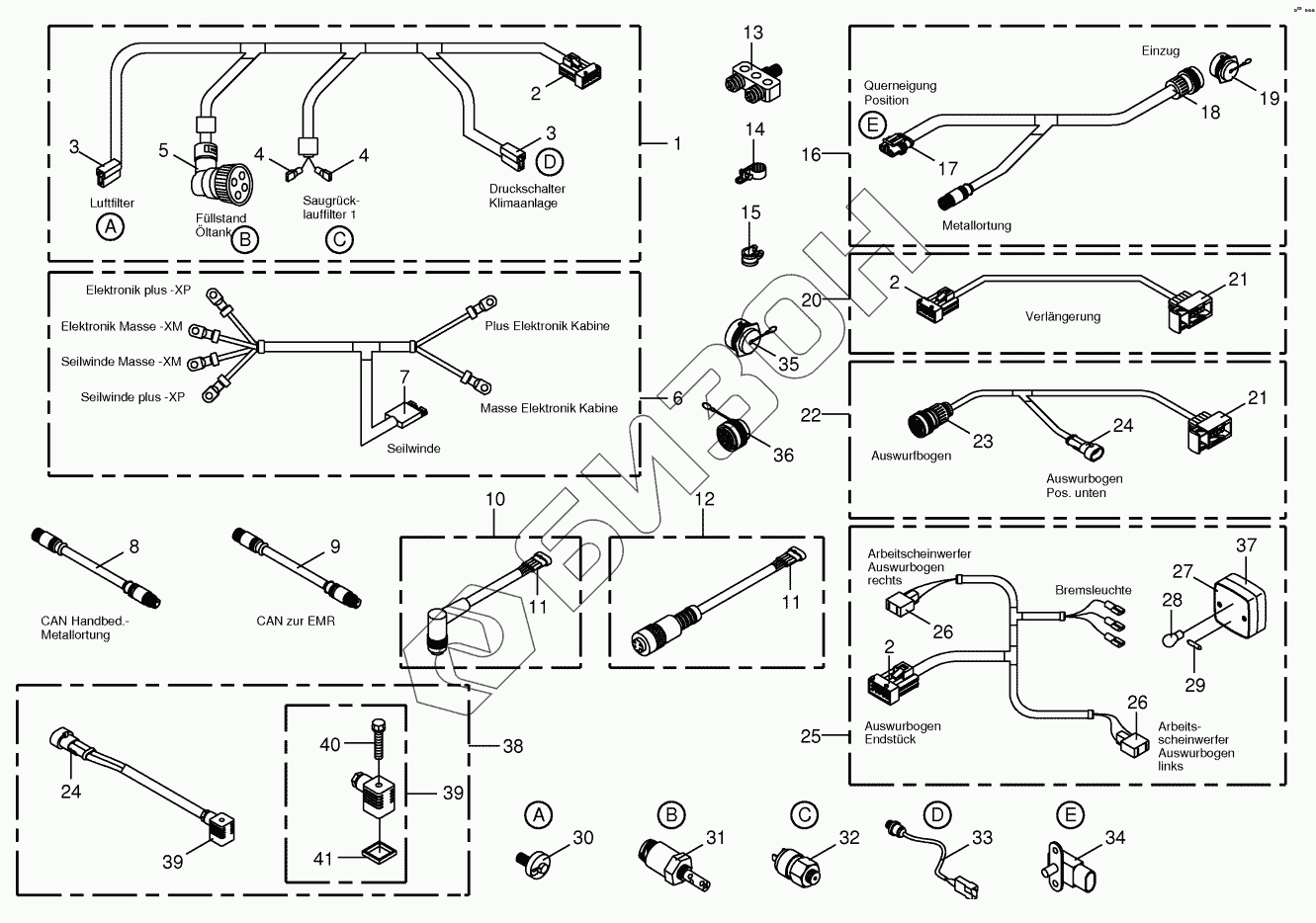

Графический каталог запасных частей к технике: KRONE BiG X 500. Several wiring looms
20 080 106 0
1
2
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20 080 106 0 | 20 080 106 0 | Wiring harness -short |
Загрузка ...
|
|
| 1 | 00 305 032 0 | Wiring harness -oil tank |
Загрузка ...
|
|
| 2 | 00 303 084 0 | Plug -10-pole |
Загрузка ...
|
|
| 3 | 00 305 059 0 | Plug -2-pole |
Загрузка ...
|
|
| 4 | 00 302 688 0 | Flat sleeve -red |
Загрузка ...
|
|
| 5 | 00 303 116 0 | AMP-circular plug -4-pole |
Загрузка ...
|
|
| 6 | 20 080 038 1 | Wiring harness -rope winch /electronics cab |
Загрузка ...
|
|
| 7 | 00 303 674 0 | Plug |
Загрузка ...
|
|
| 8 | 20 083 941 0 | Extension |
Загрузка ...
|
|
| 9 | 20 083 940 0 | Extension |
Загрузка ...
|
|
| 10 | 00 303 172 2 | Adapter |
Загрузка ...
|
|
| 11 | 00 302 354 0 | Coupling socket -4-pole |
Загрузка ...
|
|
| 12 | 00 303 227 2 | Adapter |
Загрузка ...
|
|
| 13 | 20 083 695 0 | Y-distributor M12x1 -5-pole |
Загрузка ...
|
|
| 14 | 00 924 069 0 | Screwless corrugatend tube |
Загрузка ...
|
|
| 14 | 00 924 071 0 | Screwless corrugatend tube |
Загрузка ...
|
|
| 14 | 00 924 070 0 | Screwless corrugatend tube |
Загрузка ...
|
|
| 14 | 00 924 068 0 | Screwless corrugatend tube |
Загрузка ...
|
|
| 15 | 00 924 061 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 15 | 00 924 062 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 16 | 20 080 003 2 | Wiring harness -feed system |
Загрузка ...
|
|
| 17 | 00 302 352 0 | Plug -3-pole |
Загрузка ...
|
|
| 18 | 20 082 583 1 | Plug 14-p Bu silver -14-pole |
Загрузка ...
|
|
| 19 | 00 303 414 0 | Blind-plug |
Загрузка ...
|
|
| 20 | 00 303 186 2 | Wiring harness -chute extension |
Загрузка ...
|
|
| 21 | 00 303 073 0 | Bushing housing -10-pole |
Загрузка ...
|
|
| 22 | 20 080 045 2 | CH discharge chute elbow |
Загрузка ...
|
|
| 23 | 00 302 431 1 | Plug |
Загрузка ...
|
|
| 24 | 00 302 356 0 | Coupling socket -2-pole |
Загрузка ...
|
|
| 25 | 00 303 171 3 | Wiring harness -discharge chute |
Загрузка ...
|
|
| 26 | 00 303 120 0 | Plug -2-pole |
Загрузка ...
|
|
| 27 | 00 302 921 0 | Concluding stop-light |
Загрузка ...
|
|
| 28 | 00 924 693 0 | Singel filament buld |
Загрузка ...
|
|
| 29 | 00 924 709 0 | Singel filament buld |
Загрузка ...
|
|
| 30 | 00 221 071 0 | Grooming switch |
Загрузка ...
|
|
| 31 | 00 302 510 1 | Levelling switch |
Загрузка ...
|
|
| 32 | 00 229 710 0 | Pressure switch |
Загрузка ...
|
|
| 33 | 00 940 109 1 | Pressure switch |
Загрузка ...
|
|
| 34 | 00 303 146 0 | Hall sensor |
Загрузка ...
|
|
| 35 | 00 303 413 0 | Blind-plug |
Загрузка ...
|
|
| 36 | 00 303 348 0 | Blind-plug |
Загрузка ...
|
|
| 37 | 20 080 760 0 | Pane |
Загрузка ...
|
|
| 38 | 20 080 815 0 | Wiring harness |
Загрузка ...
|
|
| 39 | 00 301 988 0 | Valve plug with LED |
Загрузка ...
|
|
| 40 | 00 302 182 0 | Screw with straight-line curls |
Загрузка ...
|
|
| 41 | 00 301 186 0 | Gasket |
Загрузка ...
|
