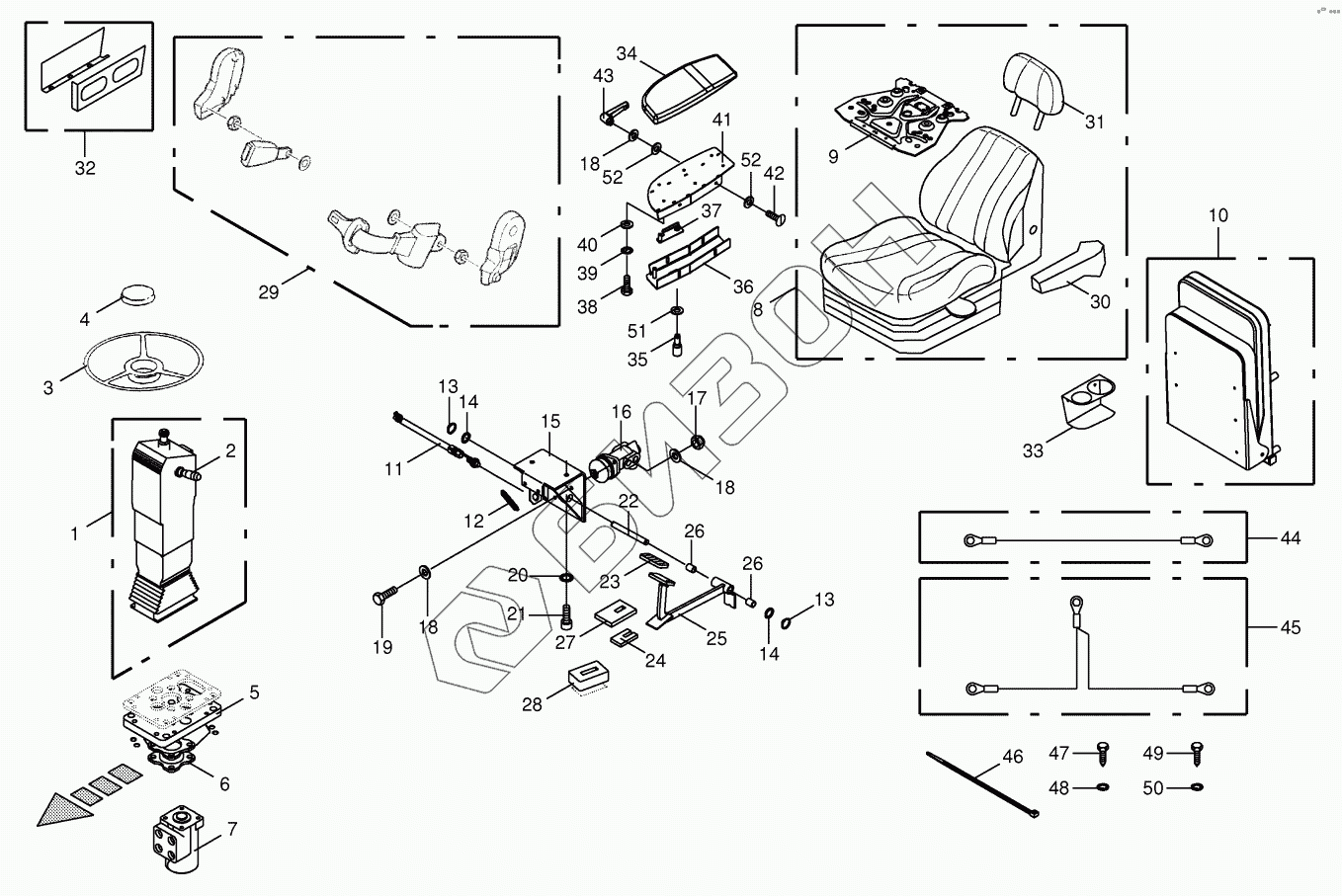

Графический каталог запасных частей к технике: KRONE BiG X 500. Steering columm
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 220 623 1 | Steering column -cpl. |
Загрузка ...
|
|
| 2 | 00 220 700 0 | Drop-arm switch with flashing |
Загрузка ...
|
|
| 3 | 00 232 619 0 | Steering wheel |
Загрузка ...
|
|
| 4 | 00 220 472 0 | Cover cap |
Загрузка ...
|
|
| 5 | 00 220 628 0 | Rubber sheet -steering valve |
Загрузка ...
|
|
| 6 | 00 220 627 0 | Steering valve adapter |
Загрузка ...
|
|
| 7 | 00 231 575 1 | Steering valve |
Загрузка ...
|
|
| 8 | 27 000 027 0 | Driver's seat |
Загрузка ...
|
|
| 9 | 00 220 364 0 | Seat switch |
Загрузка ...
|
|
| 10 | 00 220 621 0 | Passenger seat |
Загрузка ...
|
|
| 11 | 00 302 897 0 | Sensor |
Загрузка ...
|
|
| 12 | 00 276 584 1 | Tension spring |
Загрузка ...
|
|
| 13 | 00 911 522 1 | Circlip |
Загрузка ...
|
|
| 14 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 15 | 00 232 578 2 | Support |
Загрузка ...
|
|
| 16 | 00 232 601 0 | Brake valve |
Загрузка ...
|
|
| 17 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 18 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 19 | 00 900 617 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 903 106 1 | Allen screw |
Загрузка ...
|
|
| 22 | 00 232 580 0 | Shaft |
Загрузка ...
|
|
| 23 | 00 220 082 0 | Pedal guard |
Загрузка ...
|
|
| 24 | 00 220 384 0 | Limit stop rubber |
Загрузка ...
|
|
| 25 | 00 220 680 0 | Pedal |
Загрузка ...
|
|
| 26 | 00 934 911 0 | Bearing bush |
Загрузка ...
|
|
| 27 | 27 001 248 0 | Cover plate |
Загрузка ...
|
|
| 28 | 00 220 672 0 | Filler floor mat |
Загрузка ...
|
|
| 29 | 27 001 035 0 | Seatbelt -optional |
Загрузка ...
|
|
| 30 | 00 220 363 0 | Armrest -fold-away |
Загрузка ...
|
|
| 31 | 27 002 043 0 | Headrest |
Загрузка ...
|
|
| 32 | 27 003 564 0 | Storage shelf |
Загрузка ...
|
|
| 33 | 27 003 563 0 | Bottle holder |
Загрузка ...
|
|
| 34 | 20 027 557 0 | Plating |
Загрузка ...
|
|
| 35 | 20 220 415 0 | Clamping lever |
Загрузка ...
|
|
| 36 | 20 027 423 0 | Bottom part |
Загрузка ...
|
|
| 37 | 20 027 420 0 | Adjustment |
Загрузка ...
|
|
| 38 | 00 900 607 0 | Hex head bolt |
Загрузка ...
|
|
| 39 | 90 001 380 0 | Detent edged washer |
Загрузка ...
|
|
| 40 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 41 | 20 027 427 0 | Retainer |
Загрузка ...
|
|
| 42 | 20 220 413 0 | Coach bolt |
Загрузка ...
|
|
| 43 | 20 220 414 0 | Clamping lever |
Загрузка ...
|
|
| 44 | 20 081 601 0 | Wiring harness |
Загрузка ...
|
|
| 45 | 20 081 602 0 | Wiring harness |
Загрузка ...
|
|
| 46 | 00 922 673 1 | Cable band |
Загрузка ...
|
|
| 47 | 90 001 860 0 | Self-tapping screw |
Загрузка ...
|
|
| 48 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 49 | 90 001 859 0 | Self-tapping screw |
Загрузка ...
|
|
| 50 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 51 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 52 | 20 220 412 0 | Rubber washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
