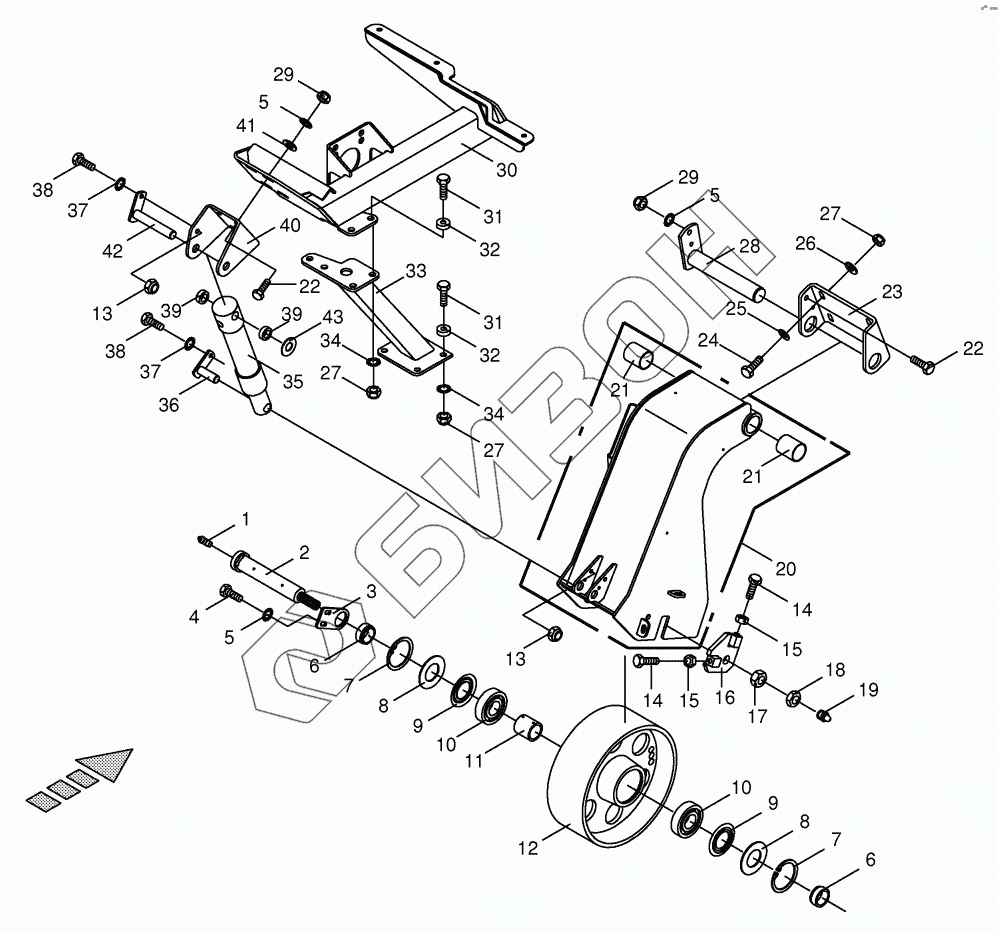

Графический каталог запасных частей к технике: KRONE BiG X 500. Tensioning device- main drive
27 001 322 0
1
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
27
28
29
29
30
31
31
31
31
32
32
33
34
34
35
36
37
37
38
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 001 322 0 | 27 001 322 0 | Sealing set |
Загрузка ...
|
|
| 1 | 00 919 107 0 | Grease niple |
Загрузка ...
|
|
| 2 | 20 020 303 0 | Arbor |
Загрузка ...
|
|
| 3 | 00 216 417 0 | Fixating lacing |
Загрузка ...
|
|
| 4 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 6 | 00 224 395 1 | Bushing |
Загрузка ...
|
|
| 7 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 8 | 00 937 014 0 | Nilos-Spacer ring |
Загрузка ...
|
|
| 9 | 00 937 015 0 | Nilos-ring |
Загрузка ...
|
|
| 10 | 00 930 467 0 | Grooved ball bearing |
Загрузка ...
|
|
| 11 | 20 020 302 0 | Bushing |
Загрузка ...
|
|
| 12 | 20 020 119 0 | Jockey pulley |
Загрузка ...
|
|
| 13 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 14 | 00 900 284 1 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 16 | 00 217 933 0 | Support |
Загрузка ...
|
|
| 17 | 00 908 225 0 | Hex nut |
Загрузка ...
|
|
| 18 | 00 908 525 1 | Hex nut -low form |
Загрузка ...
|
|
| 19 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 20 | 20 020 299 2 | Rocker arm main drive + bushing |
Загрузка ...
|
|
| 21 | 00 934 935 0 | Bearing bush |
Загрузка ...
|
|
| 22 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 217 925 1 | Rocker retainer |
Загрузка ...
|
|
| 24 | 00 901 455 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 26 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 27 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 28 | 00 217 930 2 | Pin |
Загрузка ...
|
|
| 29 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 30 | 00 215 868 2 | Arm |
Загрузка ...
|
|
| 31 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 901 455 0 | Hex head bolt |
Загрузка ...
|
|
| 32 | 00 222 313 2 | Bushing |
Загрузка ...
|
|
| 33 | 00 215 869 0 | Support |
Загрузка ...
|
|
| 34 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 35 | 20 021 403 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 36 | 20 022 148 0 | Pin |
Загрузка ...
|
|
| 37 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 38 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 39 | 20 020 176 0 | Spacer bushing |
Загрузка ...
|
|
| 40 | 20 020 440 0 | Cylinder mounting |
Загрузка ...
|
|
| 41 | 00 910 361 1 | Washer |
Загрузка ...
|
|
| 42 | 20 020 307 0 | Pin |
Загрузка ...
|
|
| 43 | 20 025 265 0 | Washer |
Загрузка ...
|
