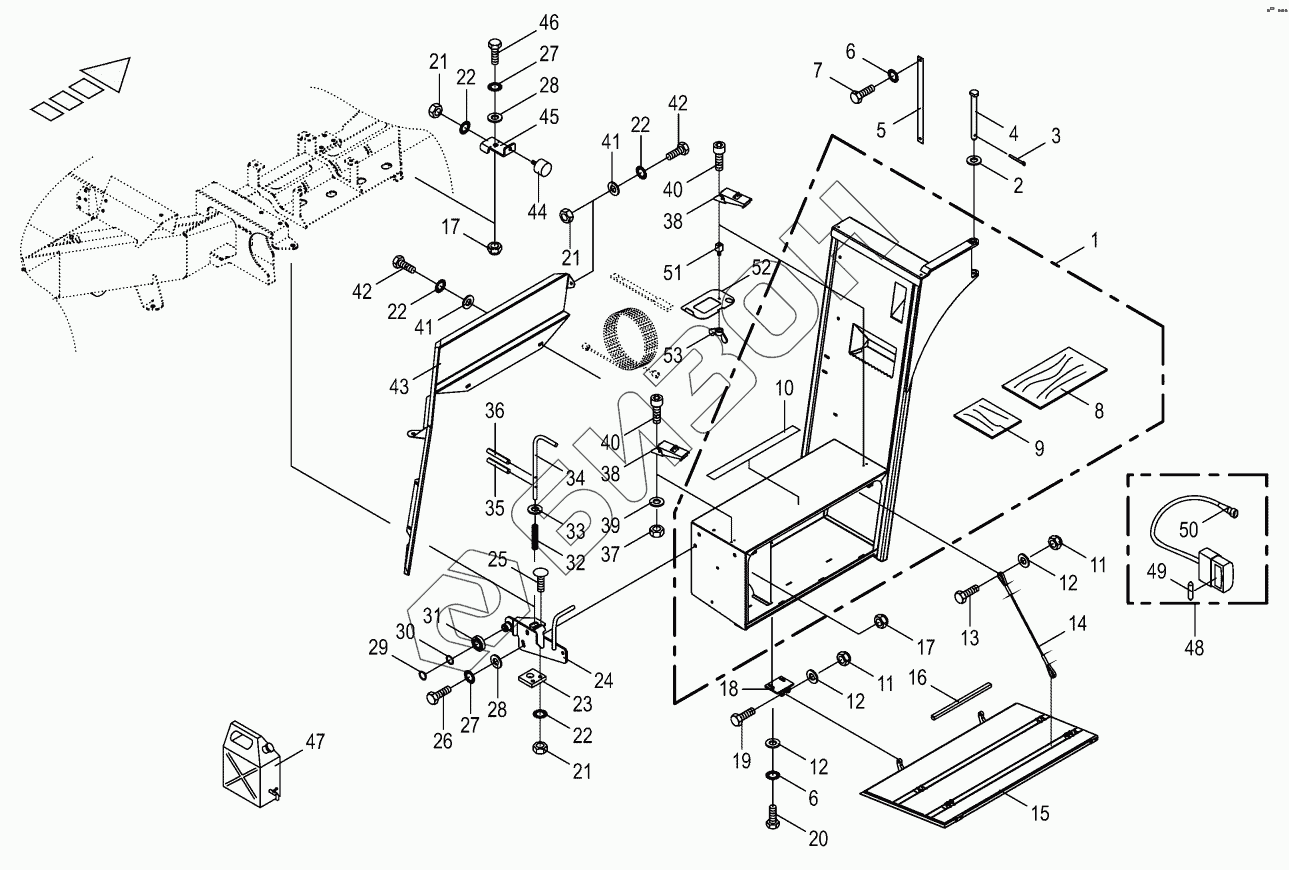

Графический каталог запасных частей к технике: KRONE BiG X 500. Tool box - pivoting
00 939 404 1
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
17
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 939 404 1 | 00 939 404 1 | Locking tab |
Загрузка ...
|
|
| 1 | 00 219 118 1 | Tool box |
Загрузка ...
|
|
| 2 | 00 910 845 1 | Shim ring |
Загрузка ...
|
|
| 3 | 00 912 111 1 | Cotter pin |
Загрузка ...
|
|
| 4 | 00 222 770 1 | Bearing bolt |
Загрузка ...
|
|
| 5 | 00 302 676 0 | Bonding braid |
Загрузка ...
|
|
| 6 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 900 632 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 219 121 2 | Mat -big |
Загрузка ...
|
|
| 9 | 00 219 119 2 | Mat -small |
Загрузка ...
|
|
| 10 | 00 939 404 1 | Locking tab |
Загрузка ...
|
|
| 11 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 13 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 225 572 0 | Tag line without thimble |
Загрузка ...
|
|
| 15 | 00 219 117 2 | Cover |
Загрузка ...
|
|
| 16 | 00 938 694 1 | Rubber profile -Id.-no.= 1m |
Загрузка ...
|
|
| 17 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 18 | 00 222 769 2 | Hinge plate |
Загрузка ...
|
|
| 19 | 00 901 433 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 21 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 22 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 23 | 00 226 473 1 | Bolt plate |
Загрузка ...
|
|
| 24 | 00 214 427 0 | Stop lever |
Загрузка ...
|
|
| 25 | 00 904 732 2 | Coach bolt |
Загрузка ...
|
|
| 26 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 27 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 28 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 29 | 00 911 541 0 | Circlip |
Загрузка ...
|
|
| 30 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 31 | 00 930 319 0 | Runner |
Загрузка ...
|
|
| 32 | 00 280 385 1 | Pressure spring |
Загрузка ...
|
|
| 33 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 34 | 20 020 343 0 | Securing lever |
Загрузка ...
|
|
| 35 | 00 912 641 2 | Roll pin |
Загрузка ...
|
|
| 36 | 00 912 644 2 | Roll pin |
Загрузка ...
|
|
| 37 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 38 | 00 924 219 0 | Clamping lock |
Загрузка ...
|
|
| 39 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 40 | 00 903 014 0 | Allen screw |
Загрузка ...
|
|
| 41 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 42 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 43 | 00 216 794 0 | Guard |
Загрузка ...
|
|
| 44 | 00 924 227 0 | Rubber pad |
Загрузка ...
|
|
| 45 | 00 360 198 0 | Support |
Загрузка ...
|
|
| 46 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 47 | 00 940 262 0 | Water tank |
Загрузка ...
|
|
| 48 | 00 303 214 4 | Lighting -right |
Загрузка ...
|
|
| 49 | 00 924 709 0 | Singel filament buld |
Загрузка ...
|
|
| 50 | 00 302 356 0 | Coupling socket -2-pole |
Загрузка ...
|
|
| 51 | 20 024 448 0 | Thread block |
Загрузка ...
|
|
| 52 | 20 024 447 0 | Locking plate |
Загрузка ...
|
|
| 53 | 00 909 410 1 | Nut |
Загрузка ...
|
