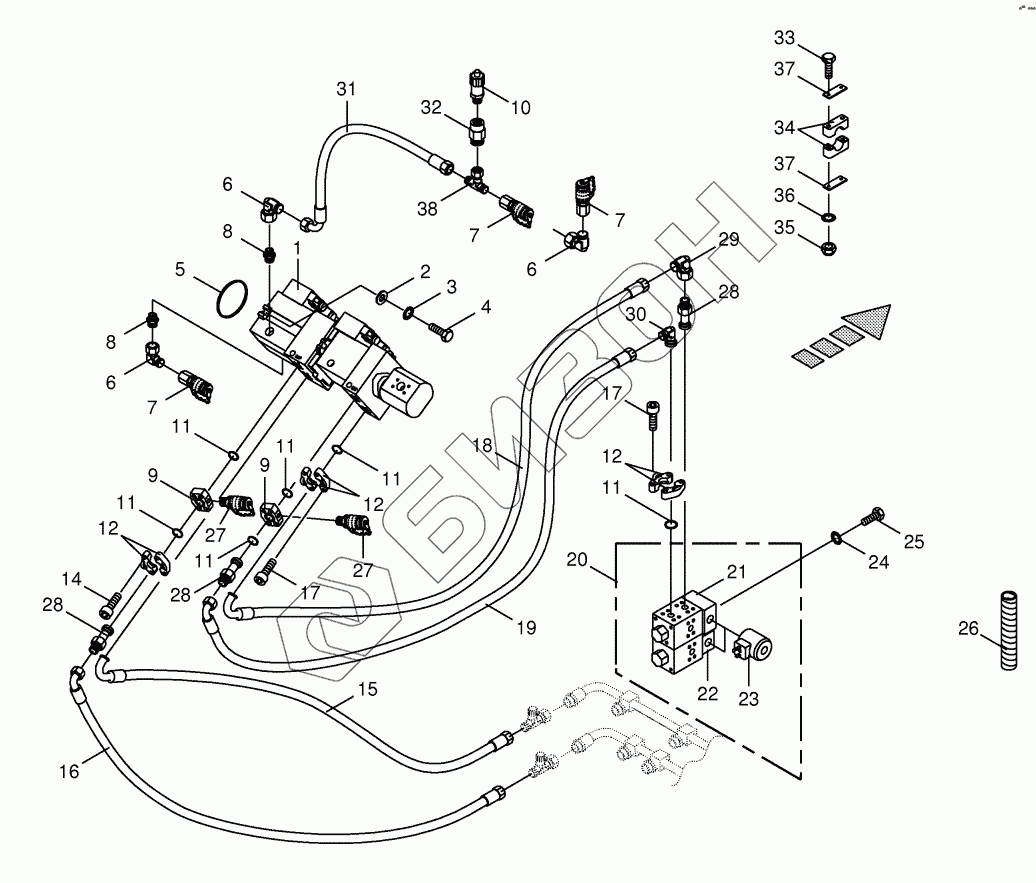

Графический каталог запасных частей к технике: KRONE BiG X 500. Traction drive pump
27 008 381 0
00 919 161 0
1
2
3
4
5
6
6
6
7
7
7
8
8
9
9
10
11
11
11
11
11
11
12
12
12
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 008 381 0 | 27 008 381 0 | Pressure spring |
Загрузка ...
|
|
| 00 919 161 0 | 00 919 161 0 | Sealing set |
Загрузка ...
|
|
| 1 | 00 919 183 1 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 3 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 901 132 1 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 937 610 0 | O-ring |
Загрузка ...
|
|
| 6 | 00 920 825 0 | Lug |
Загрузка ...
|
|
| 7 | 00 919 937 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 8 | 00 919 368 0 | Male connector |
Загрузка ...
|
|
| 9 | 27 000 069 0 | Intermediate flange |
Загрузка ...
|
|
| 10 | 00 302 473 1 | Pressure sensor |
Загрузка ...
|
|
| 11 | 27 003 924 0 | Flange gasket |
Загрузка ...
|
|
| 12 | 00 920 861 1 | SAE-flange section -2 halves |
Загрузка ...
|
|
| 14 | 00 903 147 1 | Allen screw |
Загрузка ...
|
|
| 14 | 00 903 145 2 | Allen screw |
Загрузка ...
|
|
| 15 | 27 003 896 0 | High pressure hose line |
Загрузка ...
|
|
| 16 | 27 003 895 0 | High pressure hose line |
Загрузка ...
|
|
| 17 | 90 000 473 0 | Allen screw |
Загрузка ...
|
|
| 18 | 27 003 897 0 | High pressure hose line |
Загрузка ...
|
|
| 19 | 27 003 898 0 | High pressure hose line |
Загрузка ...
|
|
| 20 | 00 222 013 2 | Hydraulik-ganged valve |
Загрузка ...
|
|
| 21 | 00 233 451 0 | Head rinse valve |
Загрузка ...
|
|
| 22 | 00 919 074 0 | pilot valve |
Загрузка ...
|
|
| 23 | 00 938 728 0 | Magnetic steering hub |
Загрузка ...
|
|
| 24 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 25 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 301 219 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
|
| 27 | 00 920 872 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 28 | 00 919 902 0 | SAE extern.screw thread flange |
Загрузка ...
|
|
| 29 | 00 919 904 0 | Lug |
Загрузка ...
|
|
| 30 | 27 003 868 0 | SAE-flange adapter |
Загрузка ...
|
|
| 31 | 27 003 937 1 | High pressure hose line |
Загрузка ...
|
|
| 32 | 00 919 311 0 | Unscrewing connection |
Загрузка ...
|
|
| 33 | 00 900 244 0 | Hex head bolt |
Загрузка ...
|
|
| 34 | 27 003 941 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 35 | 00 908 704 0 | Locknut |
Загрузка ...
|
|
| 36 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 37 | 27 003 942 0 | Cover plate |
Загрузка ...
|
|
| 38 | 00 920 834 0 | T connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
