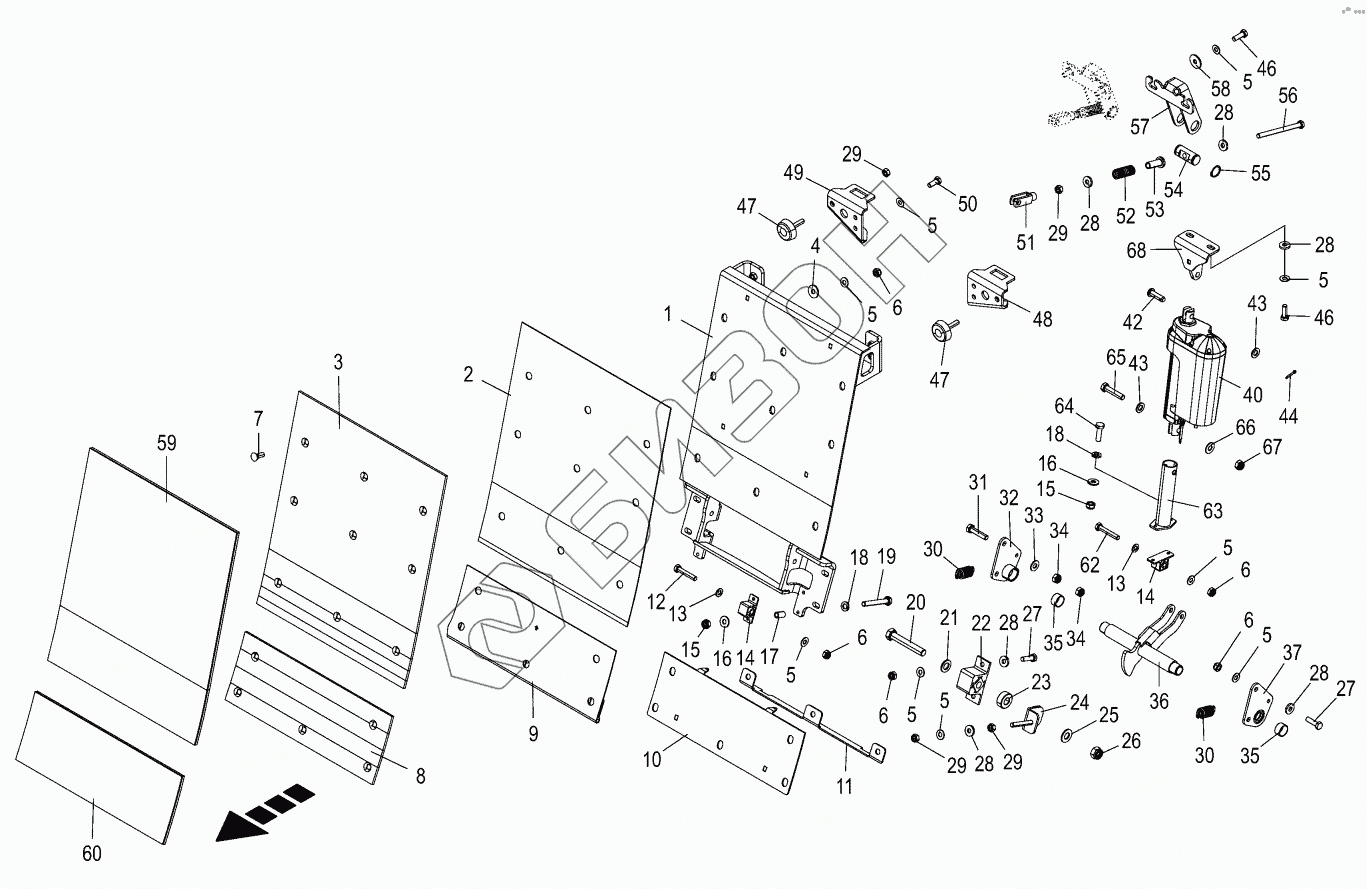

Графический каталог запасных частей к технике: KRONE BIG-X-530. Rear panel
1
2
3
4
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
28
28
28
28
29
29
29
29
30
30
31
32
33
34
34
35
35
36
37
40
42
43
43
44
46
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200297185 | Rear wall top |
Загрузка ...
|
|
| 2 | 202229811 | Rubber plate top |
Загрузка ...
|
|
| 3 | 202246232 | Wear plate rear wall top |
Загрузка ...
|
|
| 4 | 900001210 | Washer |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 900024120 | Countersunk screw square |
Загрузка ...
|
|
| 8 | 202246252 | Wear sheet rear wall bottom |
Загрузка ...
|
|
| 9 | 202229823 | Rubber plate bottom |
Загрузка ...
|
|
| 10 | 200297195 | Rear wall bottom |
Загрузка ...
|
|
| 11 | 202283913 | Strip |
Загрузка ...
|
|
| 12 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009104140 | Washer |
Загрузка ...
|
|
| 14 | 270135220 | Rubber spring element |
Загрузка ...
|
|
| 15 | 009087041 | Locknut |
Загрузка ...
|
|
| 16 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 17 | 202254401 | Spacer bushing |
Загрузка ...
|
|
| 18 | 009104111 | Washer |
Загрузка ...
|
|
| 19 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009103031 | Washer |
Загрузка ...
|
|
| 22 | 270117850 | Rubber spring element |
Загрузка ...
|
|
| 23 | 200239750 | Bushing |
Загрузка ...
|
|
| 24 | 202245171 | Rear wall adjuster A3G |
Загрузка ...
|
|
| 25 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009087190 | Locknut |
Загрузка ...
|
|
| 27 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009103611 | Washer |
Загрузка ...
|
|
| 29 | 009082120 | Hex nut |
Загрузка ...
|
|
| 30 | 002731281 | Tension spring |
Загрузка ...
|
|
| 31 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 32 | 200297323 | Mounting Right |
Загрузка ...
|
|
| 33 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009087060 | Locknut |
Загрузка ...
|
|
| 35 | 009349180 | Bearing bush |
Загрузка ...
|
|
| 36 | 200297226 | Twist shaft |
Загрузка ...
|
|
| 37 | 200297303 | Mounting left |
Загрузка ...
|
|
| 40 | 270099162 | Linear motor |
Загрузка ...
|
|
| 42 | 009536301 | Pin |
Загрузка ...
|
|
| 43 | 009105061 | Washer |
Загрузка ...
|
|
| 44 | 009120631 | Cotter pin |
Загрузка ...
|
|
| 46 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 47 | 270053850 | Rubber pad |
Загрузка ...
|
|
| 48 | 200286783 | Holder rubber pad left |
Загрузка ...
|
|
| 49 | 200286793 | Holder rubber pad right |
Загрузка ...
|
|
| 50 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 51 | 009271101 | Clevis cpl. |
Загрузка ...
|
|
| 52 | 004501430 | Pressure spring |
Загрузка ...
|
|
| 53 | 200283612 | Bushing |
Загрузка ...
|
|
| 54 | 200283591 | Bolt holder |
Загрузка ...
|
|
| 55 | 009115290 | Circlip |
Загрузка ...
|
|
| 56 | 900027250 | Hexagonal head screw |
Загрузка ...
|
|
| 57 | 200283602 | Spring support |
Загрузка ...
|
|
| 58 | 009103530 | Washer |
Загрузка ...
|
|
| 59 | 202255771 | Wear sheet rear wall top HD |
Загрузка ...
|
|
| 60 | 202255801 | Wear sheet rear wall bottom HD |
Загрузка ...
|
|
| 62 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 63 | 202289673 | Connecting pipe |
Загрузка ...
|
|
| 64 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 65 | 009014540 | Hex head bolt |
Загрузка ...
|
|
| 66 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 67 | 009087010 | Locknut |
Загрузка ...
|
|
| 68 | 204243980 | Engine support |
Загрузка ...
|
