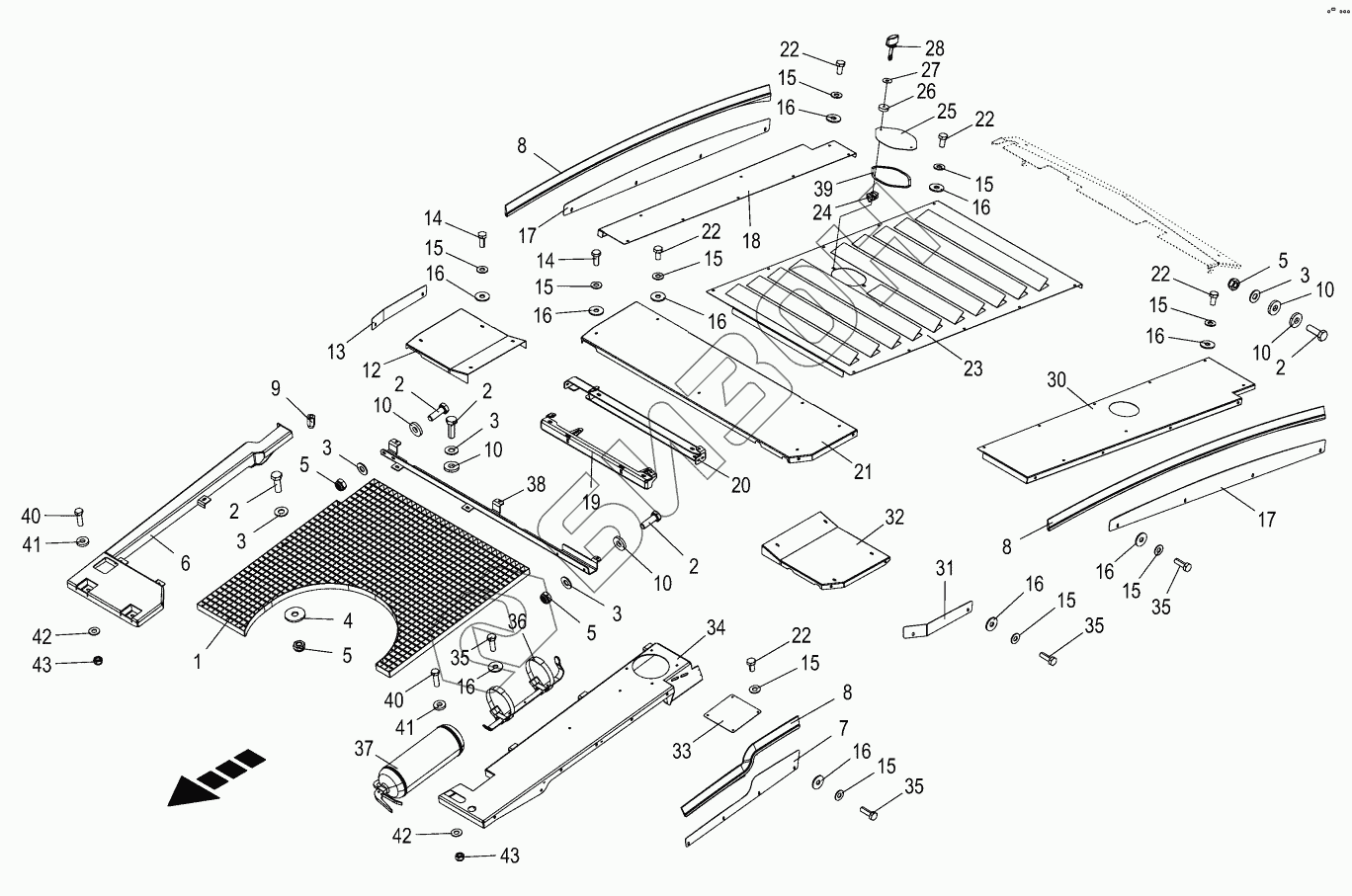

Графический каталог запасных частей к технике: KRONE BIG-X-530. Roof
1
2
2
2
2
2
3
3
3
3
3
4
5
5
5
5
6
7
8
8
8
9
10
10
10
10
10
12
13
14
14
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
17
18
19
20
21
22
22
22
22
22
23
24
25
26
27
28
30
31
32
33
34
35
35
35
35
36
37
38
39
40
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 204226141 | 204226141 | Side sheet left level III |
Загрузка ...
|
|
| 1 | 202288580 | Grid |
Загрузка ...
|
|
| 2 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009103530 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 202288611 | Longitudinal support right with nuts |
Загрузка ...
|
|
| 7 | 202221682 | Sealing plate front |
Загрузка ...
|
|
| 8 | 002233911 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 9 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 10 | 009103611 | Washer |
Загрузка ...
|
|
| 12 | 202277381 | Sealing sheet additional tank right |
Загрузка ...
|
|
| 13 | 202221693 | Sealing plate centre |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009106030 | Washer |
Загрузка ...
|
|
| 17 | 202221702 | Sealing plate rear |
Загрузка ...
|
|
| 18 | 202221722 | Side sheet right rear welded |
Загрузка ...
|
|
| 19 | 202277371 | Holder additional hydraulic tank front |
Загрузка ...
|
|
| 20 | 202277361 | Holder additional hydraulics rear |
Загрузка ...
|
|
| 21 | 200293135 | Roof front with nuts |
Загрузка ...
|
|
| 22 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 23 | 202221736 | Intermediate plate rear |
Загрузка ...
|
|
| 24 | 270143820 | Spring clip |
Загрузка ...
|
|
| 25 | 202253182 | Cover |
Загрузка ...
|
|
| 26 | 270143800 | Equalizer disk |
Загрузка ...
|
|
| 27 | 270143810 | Retaining washer |
Загрузка ...
|
|
| 28 | 270143790 | Wing head |
Загрузка ...
|
|
| 30 | 202221714 | Side sheet left rear welded |
Загрузка ...
|
|
| 31 | 202285971 | Sealing sheet centre left |
Загрузка ...
|
|
| 32 | 202277402 | Sealing sheet additional tank left |
Загрузка ...
|
|
| 33 | 202260280 | Cover Precleaner |
Загрузка ...
|
|
| 34 | 202288640 | Longitudinal support left with nuts |
Загрузка ...
|
|
| 35 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009389630 | Support |
Загрузка ...
|
|
| 37 | 009389620 | Fire extinguisher |
Загрузка ...
|
|
| 38 | 202288590 | Holding sheet grid with nuts |
Загрузка ...
|
|
| 39 | 204217690 | Rubber seal |
Загрузка ...
|
|
| 40 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009103200 | Washer |
Загрузка ...
|
|
| 42 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 43 | 009087010 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
