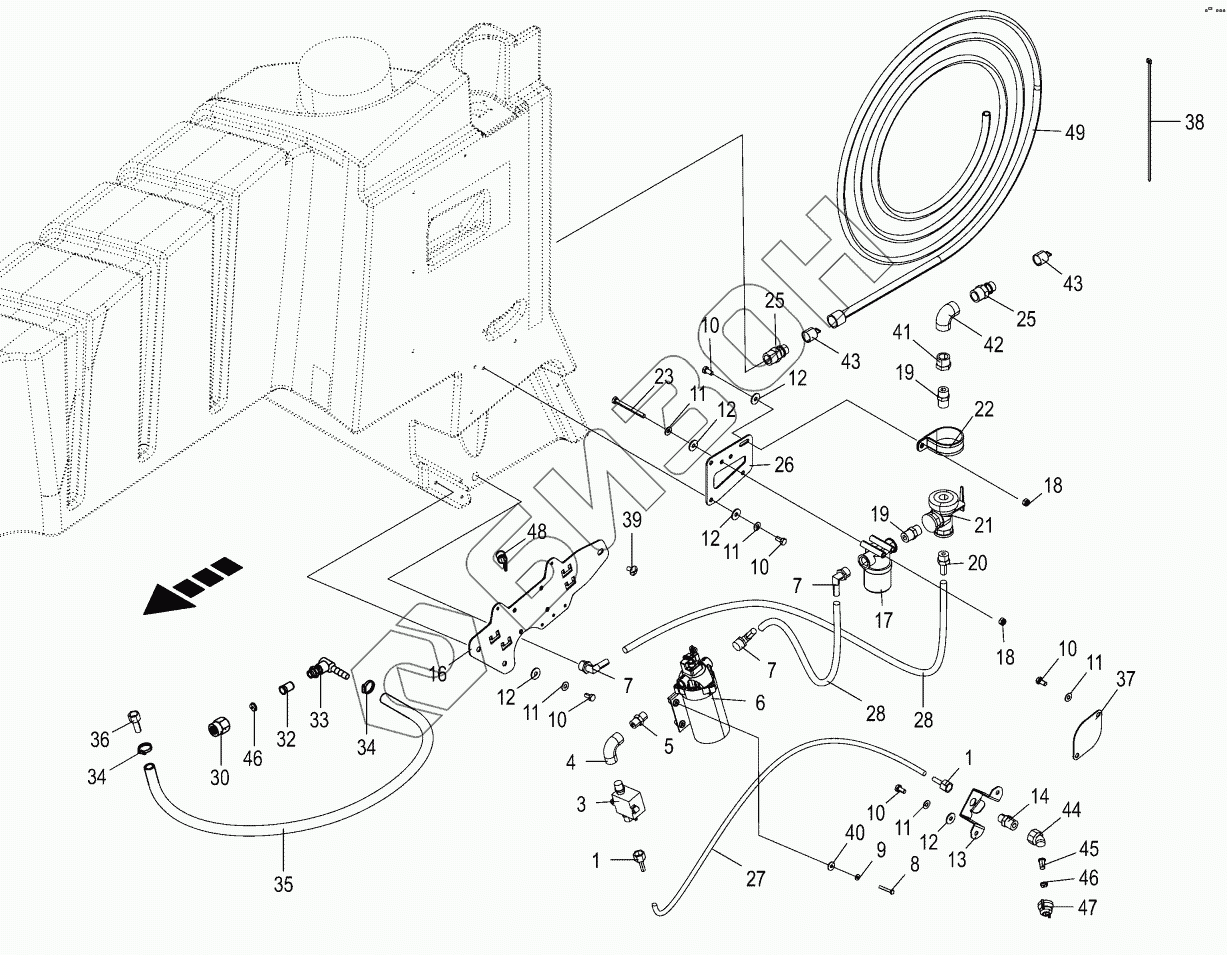

Графический каталог запасных частей к технике: KRONE BIG-X-530. Silage agent system
1
1
3
4
5
6
7
7
7
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
14
16
17
18
18
19
19
20
21
22
23
25
25
26
27
28
28
30
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270168651 | Hose nozzle straight f 8mm hose |
Загрузка ...
|
|
| 3 | 270168630 | Flow sensor |
Загрузка ...
|
|
| 4 | 270168620 | Elbow w. 3/8dm inner threading |
Загрузка ...
|
|
| 5 | 270168600 | Double nipple |
Загрузка ...
|
|
| 6 | 270168612 | Pump cpl. |
Загрузка ...
|
|
| 7 | 270168530 | Angle screw-in nozzle |
Загрузка ...
|
|
| 8 | 900026110 | Hex bolt |
Загрузка ...
|
|
| 9 | 900029580 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009106030 | Washer |
Загрузка ...
|
|
| 13 | 202279940 | nozzle support |
Загрузка ...
|
|
| 14 | 270171580 | Double nipple |
Загрузка ...
|
|
| 16 | 204202990 | Console sh. with blind rivet nuts assem. |
Загрузка ...
|
|
| 17 | 270168590 | Filter |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 270168580 | Double nipple |
Загрузка ...
|
|
| 20 | 270168520 | Straight Fitting |
Загрузка ...
|
|
| 21 | 270168560 | Three-wege-ball valve |
Загрузка ...
|
|
| 22 | 009240600 | Tube clip w. rubber |
Загрузка ...
|
|
| 23 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 25 | 270168540 | Quick release |
Загрузка ...
|
|
| 26 | 204203001 | Filter holder |
Загрузка ...
|
|
| 27 | 270168660 | Hose |
Загрузка ...
|
|
| 28 | 270168670 | Hose |
Загрузка ...
|
|
| 30 | 270028650 | Nozzle disc cap |
Загрузка ...
|
|
| 32 | 270028670 | Ball valve filter |
Загрузка ...
|
|
| 33 | 270028640 | Nozzle body |
Загрузка ...
|
|
| 34 | 009240011 | Tube clip |
Загрузка ...
|
|
| 35 | 204245750 | Plastic tubing |
Загрузка ...
|
|
| 36 | 270192950 | Hose nozzle |
Загрузка ...
|
|
| 37 | 202284230 | Cover plate |
Загрузка ...
|
|
| 38 | 009226711 | Cable band |
Загрузка ...
|
|
| 39 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 40 | 009103511 | Washer |
Загрузка ...
|
|
| 41 | 900030330 | Reducer fitting |
Загрузка ...
|
|
| 42 | 900030340 | Angle screw connect. |
Загрузка ...
|
|
| 43 | 270186840 | Handle cap |
Загрузка ...
|
|
| 44 | 270185750 | Nozzle support |
Загрузка ...
|
|
| 45 | 270185760 | Filter |
Загрузка ...
|
|
| 46 | 270185800 | Flat stream nozzle spray angle |
Загрузка ...
|
|
| 47 | 270185780 | Nozzle head blue |
Загрузка ...
|
|
| 48 | 900000310 | Tube clip w. rubber |
Загрузка ...
|
|
| 49 | 270168550 | Coupling adapt. with hose |
Загрузка ...
|
