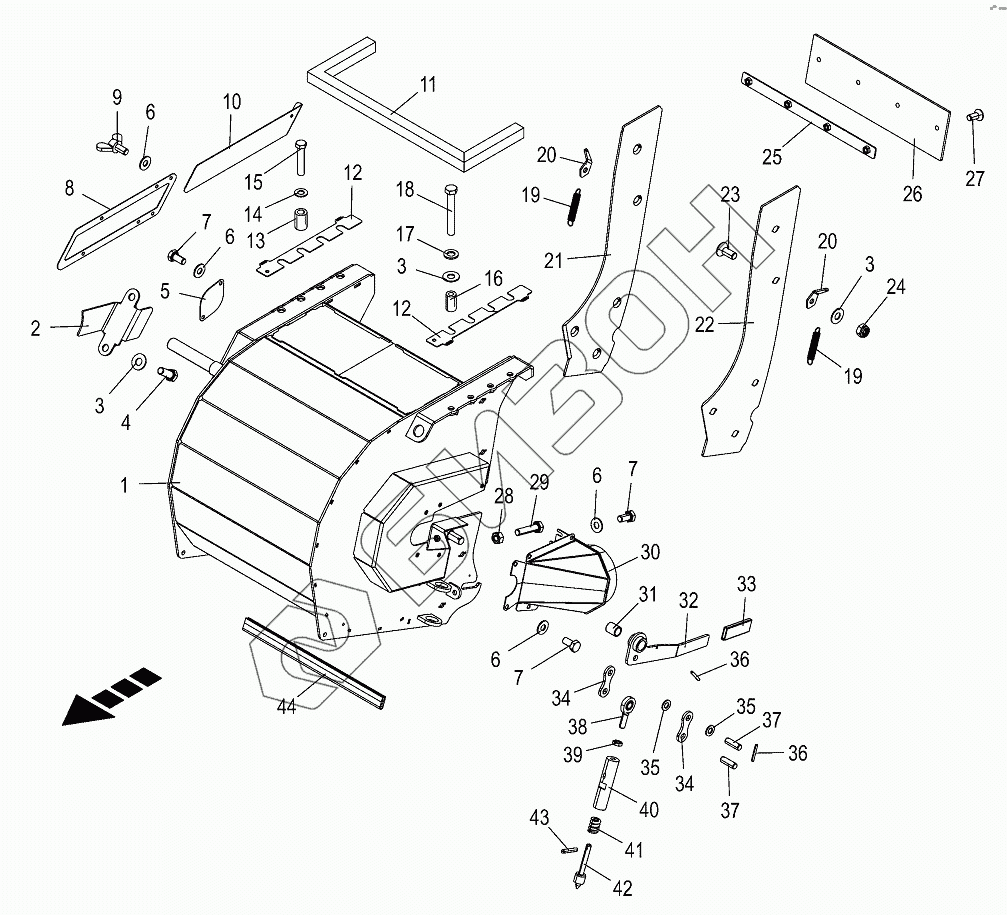

Графический каталог запасных частей к технике: KRONE BIG-X-530. Discharge accelerator housinge
/51.gif)
1
2
3
3
3
4
5
6
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200285686 | Housing |
Загрузка ...
|
|
| 2 | 200286512 | Strap |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 5 | 202284230 | Cover plate |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 8 | 200280791 | Cover plate |
Загрузка ...
|
|
| 9 | 009061320 | Winged screw |
Загрузка ...
|
|
| 10 | 200280751 | Slider |
Загрузка ...
|
|
| 11 | 204212370 | Cellular rubber profile |
Загрузка ...
|
|
| 12 | 202243150 | Rh spacer |
Загрузка ...
|
|
| 13 | 202294600 | Spacer bushing |
Загрузка ...
|
|
| 14 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009014861 | Heх head bolt |
Загрузка ...
|
|
| 17 | 009105061 | Washer |
Загрузка ...
|
|
| 18 | 009014570 | Hex head bolt |
Загрузка ...
|
|
| 19 | 002702831 | Tension spring |
Загрузка ...
|
|
| 20 | 202280710 | Spring support |
Загрузка ...
|
|
| 21 | 200280432 | Wearing plate RH |
Загрузка ...
|
|
| 22 | 200280422 | Wearing plate |
Загрузка ...
|
|
| 23 | 009045331 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 009087010 | Locknut |
Загрузка ...
|
|
| 25 | 202224350 | Mounting plate |
Загрузка ...
|
|
| 26 | 200297512 | Scraper wear plate |
Загрузка ...
|
|
| 27 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 28 | 009082100 | Hex nut |
Загрузка ...
|
|
| 29 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 30 | 200288563 | Connection |
Загрузка ...
|
|
| 31 | 900021890 | Bearing bushing |
Загрузка ...
|
|
| 32 | 202203403 | Lever |
Загрузка ...
|
|
| 33 | 270145660 | Hand grip |
Загрузка ...
|
|
| 34 | 202214440 | Lever plate |
Загрузка ...
|
|
| 35 | 009105102 | Washer |
Загрузка ...
|
|
| 36 | 009125842 | Roll pin |
Загрузка ...
|
|
| 37 | 200751430 | bolt |
Загрузка ...
|
|
| 38 | 900022700 | Joint head |
Загрузка ...
|
|
| 39 | 009085181 | Hex nut |
Загрузка ...
|
|
| 40 | 202214522 | Pipe locking |
Загрузка ...
|
|
| 41 | 00361274 | Pressure spring |
Загрузка ...
|
|
| 42 | 202214451 | Bolt locking |
Загрузка ...
|
|
| 43 | 009157070 | Cyl. pin |
Загрузка ...
|
|
| 44 | 270026630 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
