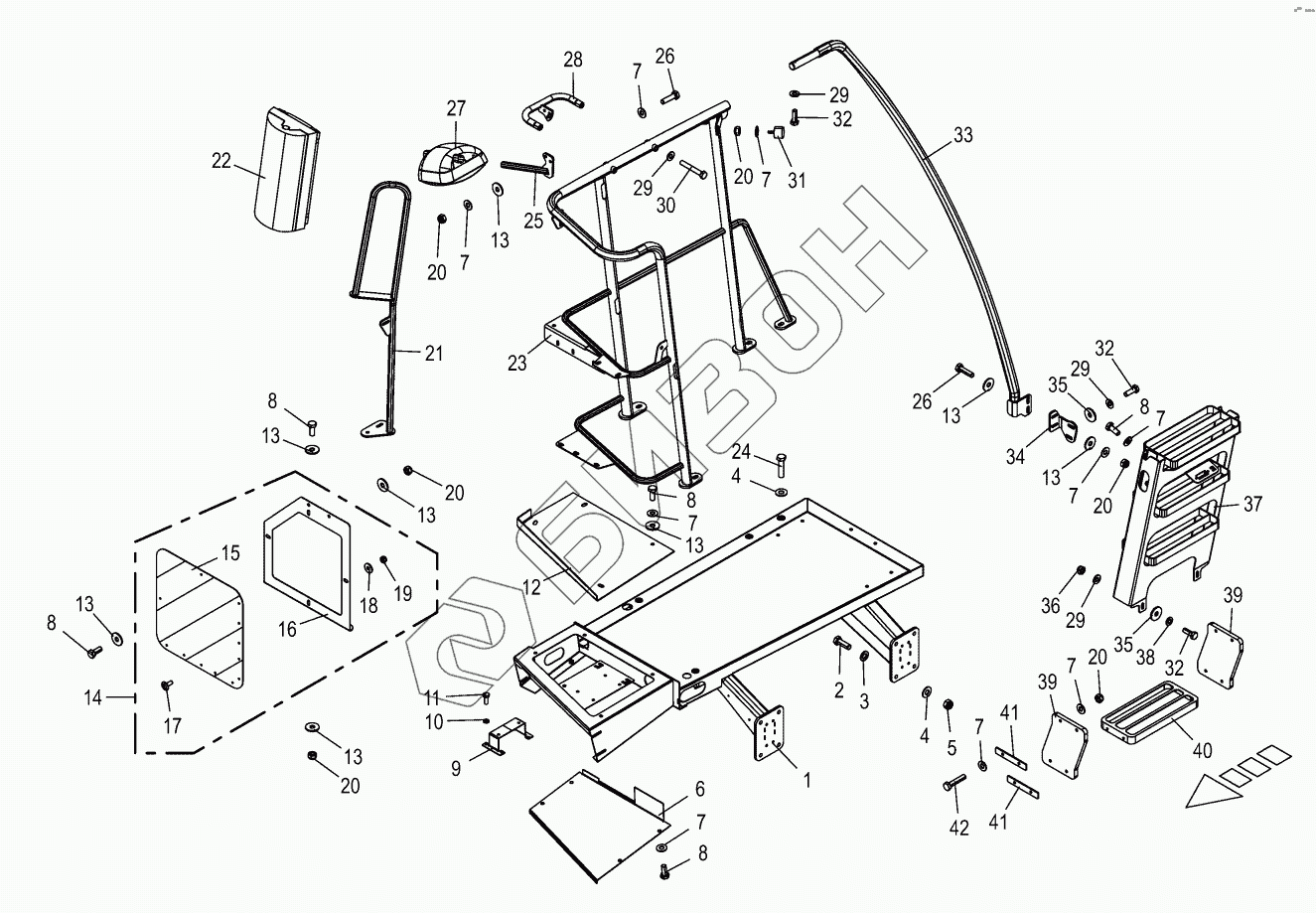

Графический каталог запасных частей к технике: KRONE BIG-X-530. Platform - right 847800 - 905000
/180.gif)
1
2
3
4
4
5
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
13
13
13
13
13
13
14
15
16
17
18
19
20
20
20
20
20
20
21
22
23
24
25
26
26
27
28
29
29
29
29
30
31
32
32
32
33
34
35
35
36
37
38
39
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202221755 | Platform right |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 202231242 | Splash guard rh |
Загрузка ...
|
|
| 7 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 9 | 202248021 | KMB support |
Загрузка ...
|
|
| 10 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 12 | 202231251 | Cover rh |
Загрузка ...
|
|
| 13 | 009106030 | Washer |
Загрузка ...
|
|
| 14 | 002198920 | Warning panel-right front |
Загрузка ...
|
|
| 15 | 009246850 | Warning panel |
Загрузка ...
|
|
| 16 | 002198930 | Warning panel support-right |
Загрузка ...
|
|
| 17 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 18 | 009103511 | Washer |
Загрузка ...
|
|
| 19 | 009087041 | Locknut |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 202266650 | Holder mirror rh |
Загрузка ...
|
|
| 22 | 200818270 | Mirror elect. adjustable |
Загрузка ...
|
|
| 23 | 202221743 | Hand-rail right |
Загрузка ...
|
|
| 24 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 25 | 202242240 | Holder anti-collision mirror |
Загрузка ...
|
|
| 26 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200829460 | Wide-angled mirror electr. adjust |
Загрузка ...
|
|
| 28 | 202242210 | Support anti-collision mirror |
Загрузка ...
|
|
| 29 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009002871 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 32 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 33 | 202242920 | Rh handrail |
Загрузка ...
|
|
| 34 | 202243110 | Angle |
Загрузка ...
|
|
| 35 | 009103530 | Washer |
Загрузка ...
|
|
| 36 | 009087580 | Locknut |
Загрузка ...
|
|
| 37 | 202222204 | Ladder rh |
Загрузка ...
|
|
| 38 | 009104140 | Washer |
Загрузка ...
|
|
| 39 | 202228931 | Rubber flap |
Загрузка ...
|
|
| 40 | 270016090 | Support draw bar |
Загрузка ...
|
|
| 41 | 202228960 | Sheet |
Загрузка ...
|
|
| 42 | 009016131 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
