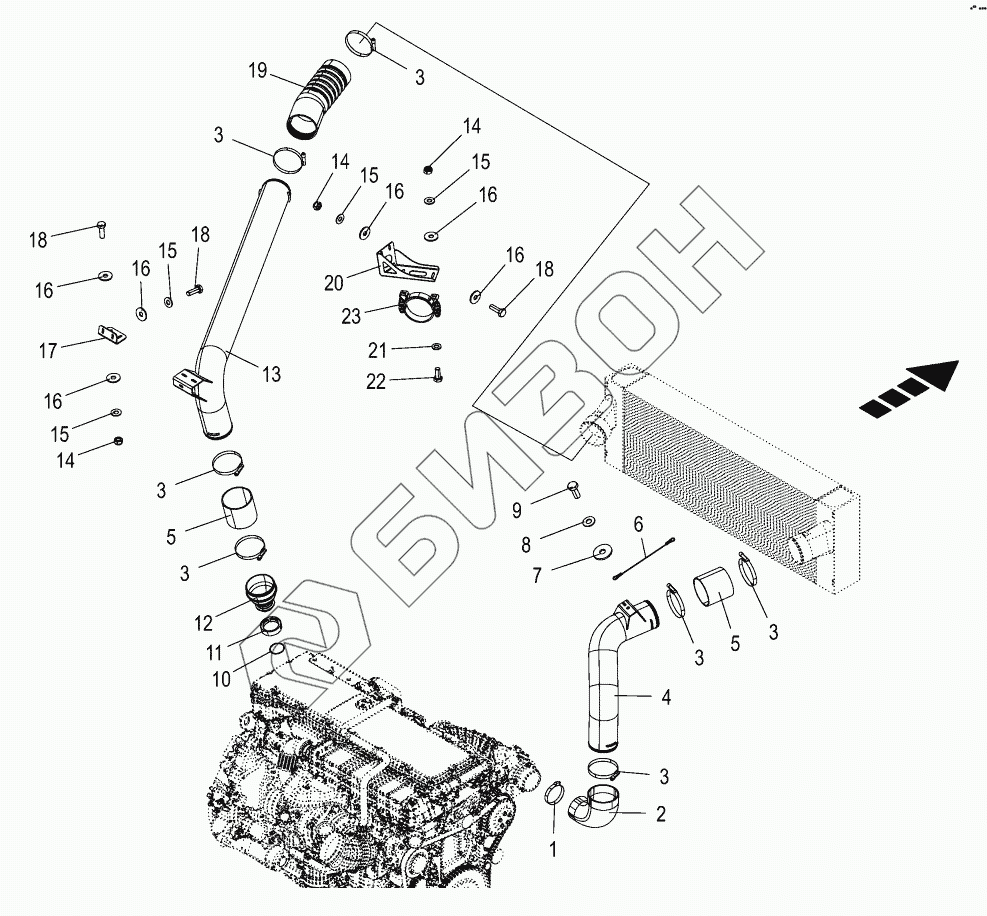

Графический каталог запасных частей к технике: KRONE BIG-X-580. Charge air cooler
1
2
3
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
15
16
16
16
16
16
16
17
18
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900027000 | 900027000 | O-ring seal |
Загрузка ...
|
|
| 1 | 002328270 | Hose clamp |
Загрузка ...
|
|
| 2 | 270116161 | Charge air hose |
Загрузка ...
|
|
| 3 | 009405400 | Clamp |
Загрузка ...
|
|
| 4 | 202223653 | Charge air pipe cold |
Загрузка ...
|
|
| 4 | 200292964 | Charge air pipe cold |
Загрузка ...
|
|
| 5 | 270041750 | Charge air hose |
Загрузка ...
|
|
| 6 | 202207921 | Wire rope charge air system |
Загрузка ...
|
|
| 7 | 009103530 | Washer |
Загрузка ...
|
|
| 8 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009375360 | O-ring |
Загрузка ...
|
|
| 11 | 002328280 | Hose clip |
Загрузка ...
|
|
| 12 | 200293002 | CONNECTOR |
Загрузка ...
|
|
| 12 | 202253150 | CONNECTOR |
Загрузка ...
|
|
| 13 | 202223723 | Charge air pipe hot |
Загрузка ...
|
|
| 13 | 200293014 | Charge air pipe hot |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009106030 | Washer |
Загрузка ...
|
|
| 17 | 202234831 | Support charge air pipe rear |
Загрузка ...
|
|
| 18 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 19 | 270143190 | Charge air hose |
Загрузка ...
|
|
| 20 | 202287790 | Support charge air |
Загрузка ...
|
|
| 20 | 202287590 | Support charge air |
Загрузка ...
|
|
| 21 | 009104130 | Washer |
Загрузка ...
|
|
| 22 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 23 | 270157740 | Support with console |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
