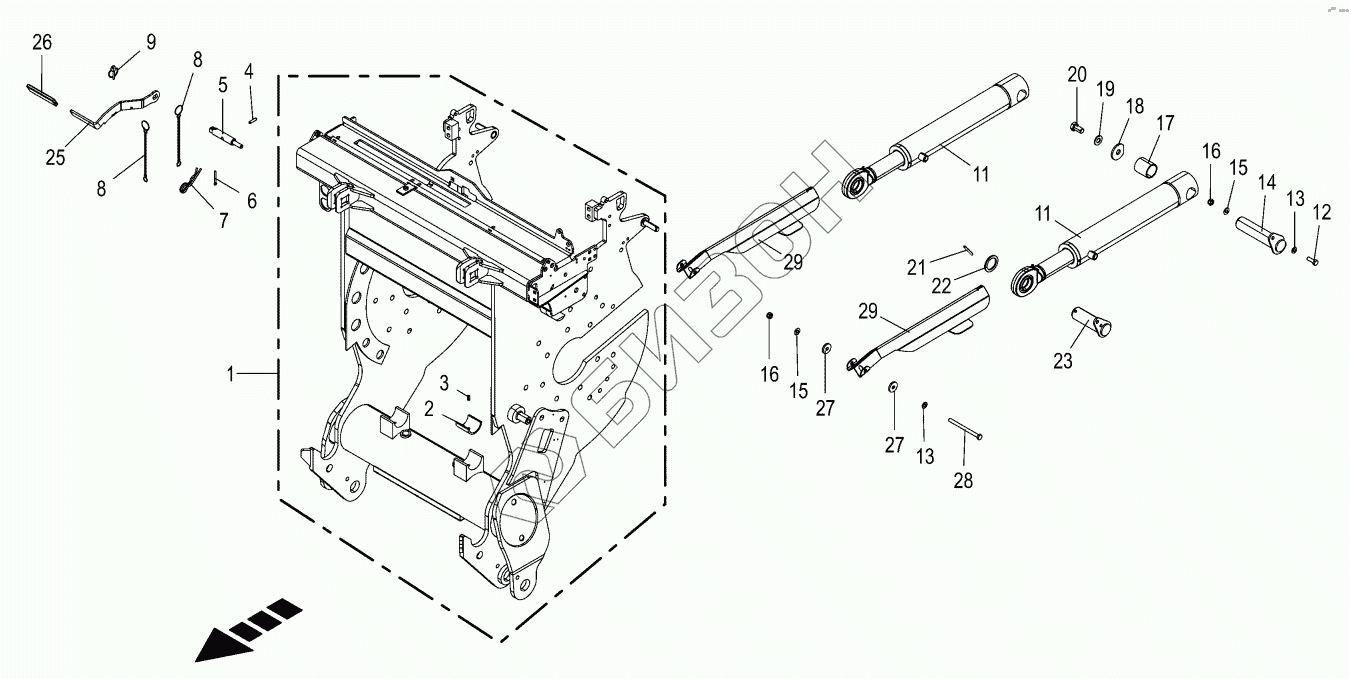

Графический каталог запасных частей к технике: KRONE BIG-X-580. Chopping drum support
1
2
3
4
5
6
7
8
8
9
11
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
25
26
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270154840 | 270154840 | Gasket set |
Загрузка ...
|
|
| 1 | 200285522 | Bearing seat-below |
Загрузка ...
|
|
| 2 | 002216411 | Sliding bushing |
Загрузка ...
|
|
| 3 | 009131810 | Grooved pin |
Загрузка ...
|
|
| 4 | 009125163 | Roll pin |
Загрузка ...
|
|
| 5 | 202282561 | Locking shaft |
Загрузка ...
|
|
| 6 | 009120891 | Cotter pin |
Загрузка ...
|
|
| 7 | 009171050 | Spring clip |
Загрузка ...
|
|
| 8 | 009226512 | Chain |
Загрузка ...
|
|
| 9 | 900022940 | Safety linch pin |
Загрузка ...
|
|
| 11 | 270097302 | hydr. cylinder |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009104140 | Washer |
Загрузка ...
|
|
| 14 | 202261280 | Pin |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 202274050 | Spacer bushing |
Загрузка ...
|
|
| 18 | 200243020 | Lock washer |
Загрузка ...
|
|
| 19 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009126482 | Roll pin |
Загрузка ...
|
|
| 22 | 009106611 | Washer |
Загрузка ...
|
|
| 23 | 200297170 | Pin |
Загрузка ...
|
|
| 25 | 202282582 | Lever |
Загрузка ...
|
|
| 26 | 270145660 | Hand grip |
Загрузка ...
|
|
| 27 | 009402870 | Washer |
Загрузка ...
|
|
| 28 | 009014460 | Hex head bolt |
Загрузка ...
|
|
| 29 | 204226310 | Cylinder cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
