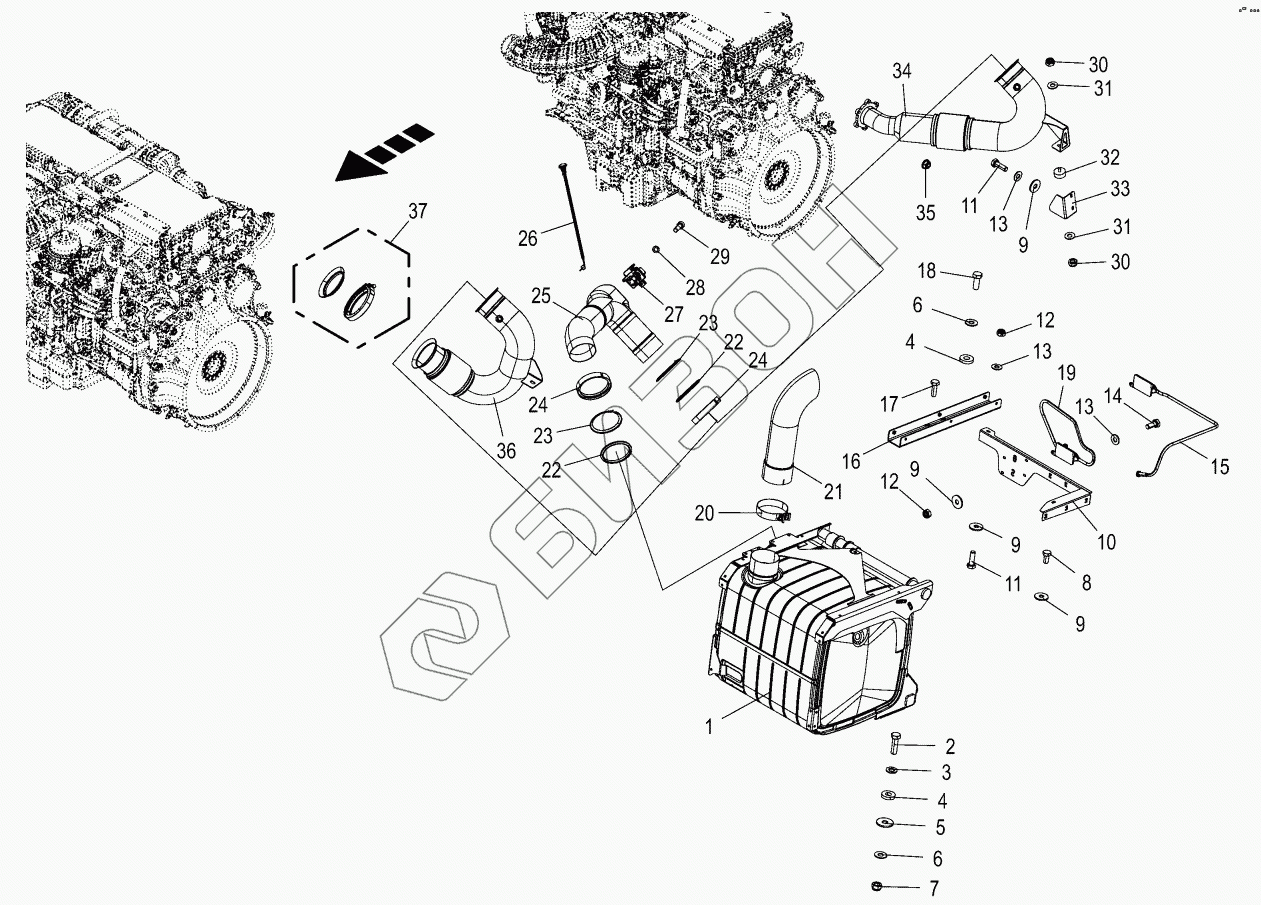

Графический каталог запасных частей к технике: KRONE BIG-X-580. Exhaust gas equipment
1
2
3
4
4
5
6
6
7
8
9
9
9
9
10
11
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270144100 | 270144100 | Temperature sensor after catalyser |
Загрузка ...
|
|
| 270148140 | 270148140 | Gasket |
Загрузка ...
|
|
| 270163870 | 270163870 | Seal |
Загрузка ...
|
|
| 270144120 | 270144120 | Fastening bracket plug |
Загрузка ...
|
|
| 270144110 | 270144110 | Temperature before catalyser |
Загрузка ...
|
|
| 1 | 270118270 | Catalyser exhaust system |
Загрузка ...
|
|
| 2 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009103200 | Washer |
Загрузка ...
|
|
| 5 | 009106090 | Washer |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087010 | Locknut |
Загрузка ...
|
|
| 8 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009106030 | Washer |
Загрузка ...
|
|
| 10 | 202254061 | Support adapter connector |
Загрузка ...
|
|
| 11 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 270135980 | NOx sensor after mixing tube |
Загрузка ...
|
|
| 16 | 202253371 | Support catalyser |
Загрузка ...
|
|
| 17 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 19 | 270135990 | NOx sensor before mixing tube |
Загрузка ...
|
|
| 20 | 270163160 | Torca-clamp |
Загрузка ...
|
|
| 21 | 270121970 | Silencer tail pipe |
Загрузка ...
|
|
| 22 | 270144070 | Gasket |
Загрузка ...
|
|
| 23 | 270168280 | Clamping ring |
Загрузка ...
|
|
| 24 | 270144060 | Tube clamp |
Загрузка ...
|
|
| 25 | 202299920 | Mixing tube |
Загрузка ...
|
|
| 26 | 270136000 | Temp. sensor before mixing tube |
Загрузка ...
|
|
| 27 | 270136080 | Discharge unit |
Загрузка ...
|
|
| 28 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009030451 | Allen screw |
Загрузка ...
|
|
| 30 | 009087580 | Locknut |
Загрузка ...
|
|
| 31 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 32 | 270035800 | Rubber pad |
Загрузка ...
|
|
| 33 | 204200421 | Holding plate |
Загрузка ...
|
|
| 34 | 202281401 | Exhaust pipe |
Загрузка ...
|
|
| 35 | 009080441 | Hex nut |
Загрузка ...
|
|
| 36 | 202281361 | Exhaust pipe |
Загрузка ...
|
|
| 37 | 270168310 | Tube clamp |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
