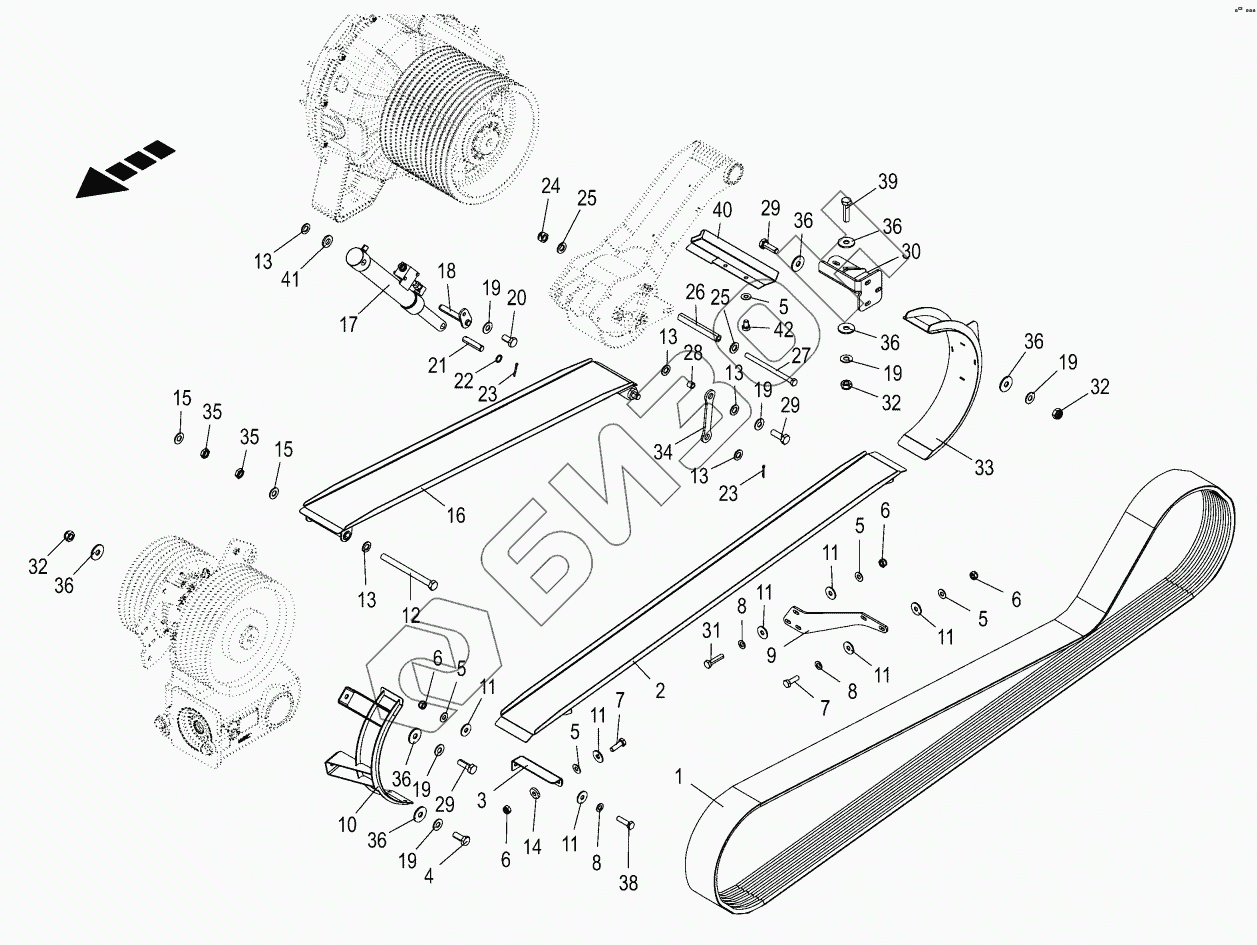

Графический каталог запасных частей к технике: KRONE BIG-X-580. Main belt - back
1
2
3
4
5
5
5
5
5
6
6
6
6
7
7
8
8
8
9
10
11
11
11
11
11
11
11
12
13
13
13
13
13
14
15
15
16
17
18
19
19
19
19
19
19
20
21
22
23
23
24
25
25
26
27
28
29
29
29
30
31
32
32
32
33
34
35
35
36
36
36
36
36
36
36
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270120340 | 270120340 | Gasket set |
Загрузка ...
|
|
| 204245450 | 204245450 | Front hood-Rogelberg gearbox |
Загрузка ...
|
|
| 1 | 270096100 | Power belt |
Загрузка ...
|
|
| 2 | 202202522 | Baffle bottom |
Загрузка ...
|
|
| 3 | 202223141 | Retainer |
Загрузка ...
|
|
| 4 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104130 | Washer |
Загрузка ...
|
|
| 9 | 202226101 | Retainer |
Загрузка ...
|
|
| 10 | 200291075 | Hood front-Walterscheid gearbox |
Загрузка ...
|
|
| 11 | 009106030 | Washer |
Загрузка ...
|
|
| 12 | 009011501 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009103031 | Washer |
Загрузка ...
|
|
| 14 | 009103660 | Washer |
Загрузка ...
|
|
| 15 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 16 | 200291212 | Deflector plate top |
Загрузка ...
|
|
| 17 | 270096120 | Hyd. cylinder |
Загрузка ...
|
|
| 18 | 202205462 | Pin |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 21 | 202205471 | Bolt Rd 16x68 |
Загрузка ...
|
|
| 22 | 009107140 | Supporting disc |
Загрузка ...
|
|
| 23 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 24 | 009087010 | Locknut |
Загрузка ...
|
|
| 25 | 009105061 | Washer |
Загрузка ...
|
|
| 26 | 202203662 | Feeder |
Загрузка ...
|
|
| 27 | 009011241 | Hex head bolt |
Загрузка ...
|
|
| 28 | 202225980 | Bushing |
Загрузка ...
|
|
| 29 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 30 | 202235082 | Support hood rear |
Загрузка ...
|
|
| 31 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009087580 | Locknut |
Загрузка ...
|
|
| 33 | 200291154 | Back hood |
Загрузка ...
|
|
| 34 | 202203622 | Strap |
Загрузка ...
|
|
| 35 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 36 | 900001210 | Washer |
Загрузка ...
|
|
| 38 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 40 | 202267721 | Guard plate |
Загрузка ...
|
|
| 41 | 900028380 | Disc |
Загрузка ...
|
|
| 42 | 009002531 | Hex head bolt |
Загрузка ...
|
