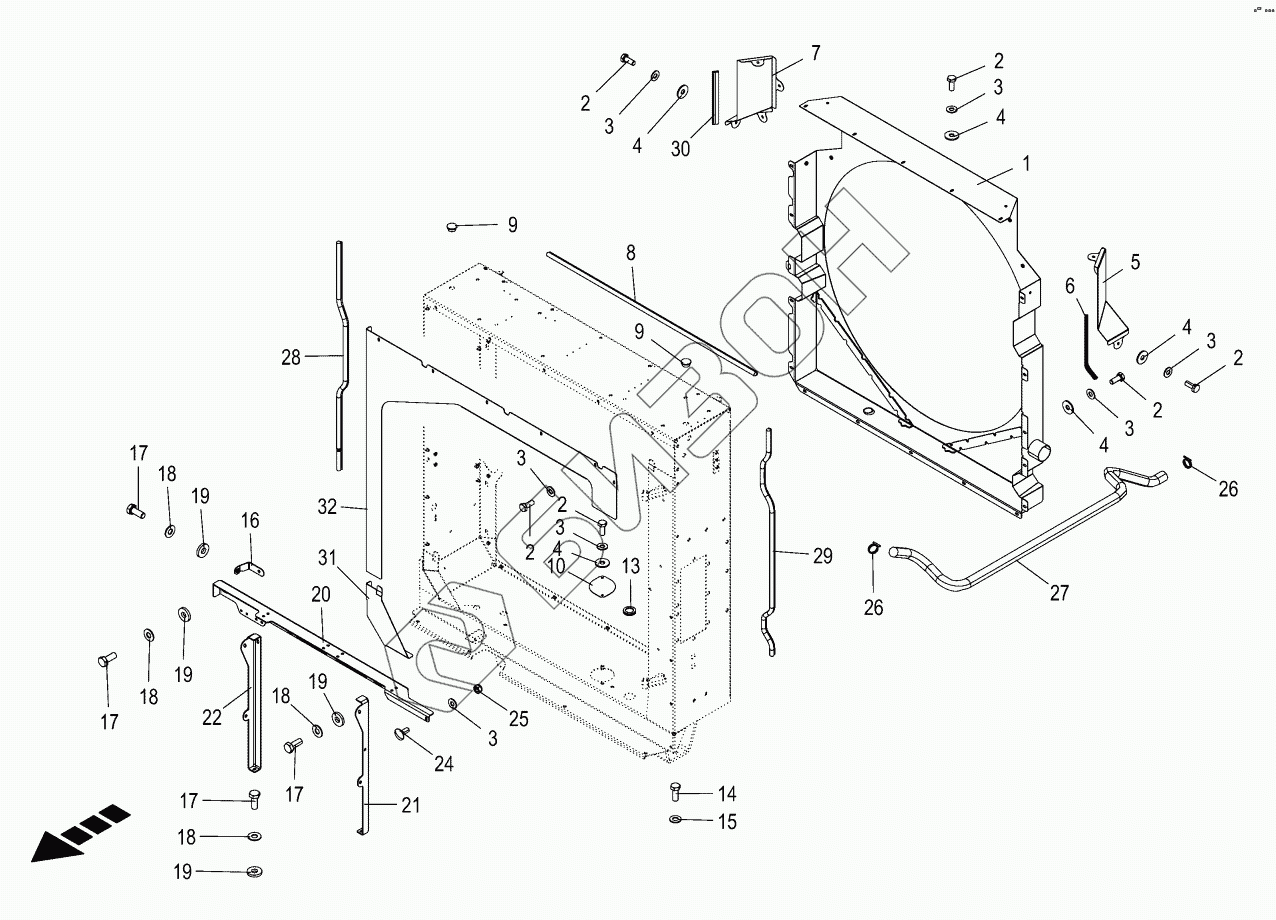

Графический каталог запасных частей к технике: KRONE BIG-X-580. Mounting parts - cooler housing
1
2
2
2
2
2
2
3
3
3
3
3
3
3
5
5
5
5
5
6
7
7
8
9
9
10
13
14
15
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
22
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202219161 | 202219161 | Sealing plate charge air cooler left |
Загрузка ...
|
|
| 1 | 202216266 | Air guide |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009106030 | Washer |
Загрузка ...
|
|
| 6 | 202299070 | Sealing profile |
Загрузка ...
|
|
| 7 | 202219151 | Sealing plate charge air cooler right |
Загрузка ...
|
|
| 8 | 202296890 | Sealing profile top |
Загрузка ...
|
|
| 9 | 270069530 | Sealing plug |
Загрузка ...
|
|
| 10 | 202269250 | Cap |
Загрузка ...
|
|
| 13 | 200831810 | Cable guide sleeve |
Загрузка ...
|
|
| 14 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 16 | 202216343 | Mounting angle |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009103611 | Washer |
Загрузка ...
|
|
| 20 | 200291435 | Rotor mounting |
Загрузка ...
|
|
| 21 | 202216324 | Strip left |
Загрузка ...
|
|
| 22 | 202216313 | Strip right |
Загрузка ...
|
|
| 24 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 270008400 | Hose clamp |
Загрузка ...
|
|
| 27 | 202271711 | Hose |
Загрузка ...
|
|
| 28 | 202296860 | Sealing profile right |
Загрузка ...
|
|
| 29 | 202296820 | Sealing profile left |
Загрузка ...
|
|
| 30 | 202299080 | Sealing profile |
Загрузка ...
|
|
| 31 | 204221180 | Sealing plate below |
Загрузка ...
|
|
| 32 | 204221020 | Sealing Plate Cooler |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
