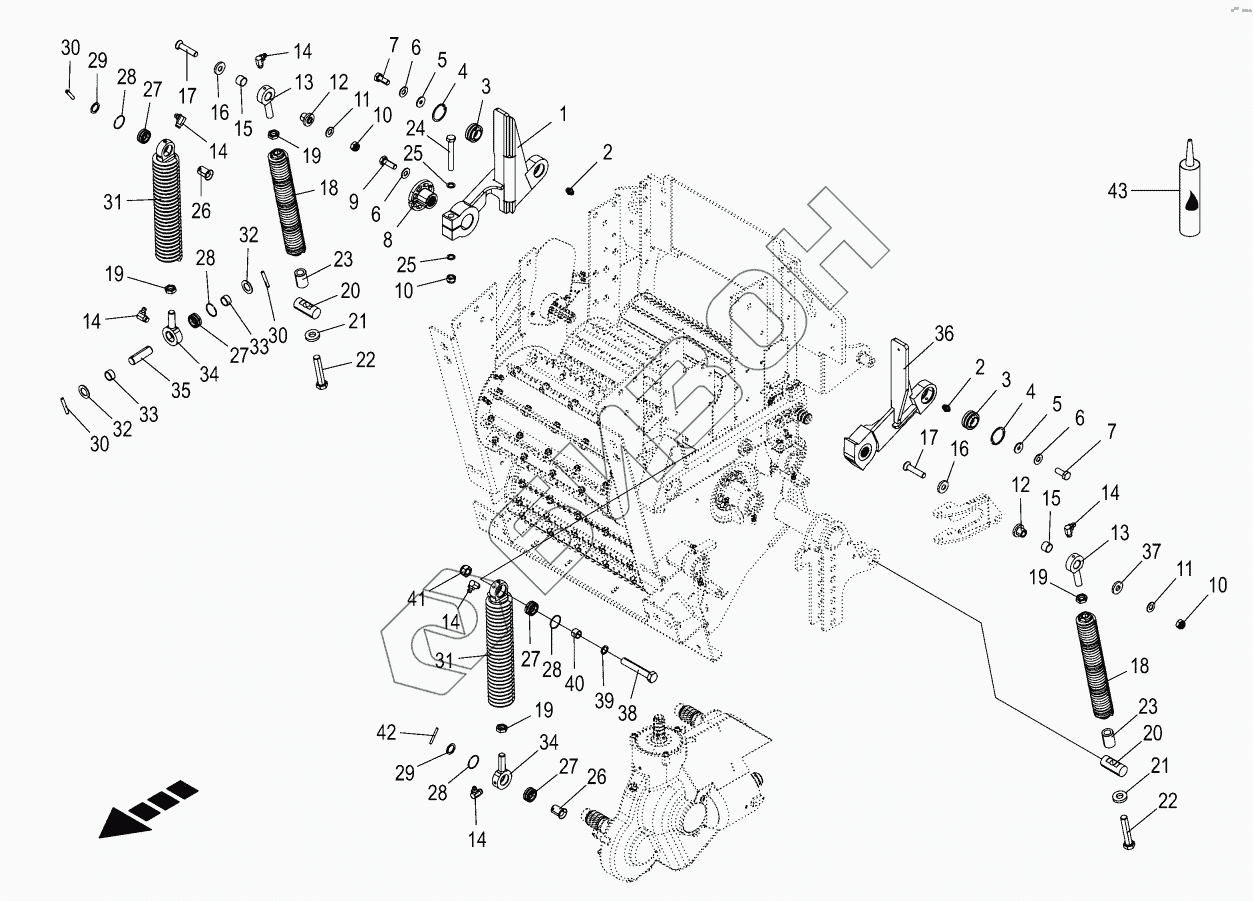

Графический каталог запасных частей к технике: KRONE BIG-X-580. Oscillating levers/Tension spring
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
9
10
10
10
11
11
12
12
13
13
14
14
14
14
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
25
25
26
26
27
27
27
27
28
28
28
28
29
29
30
30
30
31
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202211174 | Rocker right |
Загрузка ...
|
|
| 2 | 009191050 | Grease niple |
Загрузка ...
|
|
| 3 | 900014140 | Radial bearing |
Загрузка ...
|
|
| 4 | 009116530 | Circlip |
Загрузка ...
|
|
| 5 | 009103530 | Washer |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 8 | 204235640 | Profile bushing |
Загрузка ...
|
|
| 9 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009087190 | Locknut |
Загрузка ...
|
|
| 11 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 12 | 200285760 | Bushing |
Загрузка ...
|
|
| 13 | 200293770 | Pivoting element |
Загрузка ...
|
|
| 14 | 009191070 | Grease niple |
Загрузка ...
|
|
| 15 | 009353340 | Bearing bush |
Загрузка ...
|
|
| 16 | 202226050 | Washer for countersunk screw |
Загрузка ...
|
|
| 17 | 900023320 | Countersunk screw intern hexa |
Загрузка ...
|
|
| 18 | 202253880 | Tension spring w. thr piece |
Загрузка ...
|
|
| 19 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 20 | 202261850 | Bolt |
Загрузка ...
|
|
| 21 | 009103600 | Washer |
Загрузка ...
|
|
| 22 | 009003870 | Hex head bolt |
Загрузка ...
|
|
| 23 | 204224511 | Bushing |
Загрузка ...
|
|
| 24 | 900020940 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 204220050 | Stepped sleeve |
Загрузка ...
|
|
| 27 | 900031510 | Radial joint bearing |
Загрузка ...
|
|
| 28 | 009119020 | Snap ring |
Загрузка ...
|
|
| 29 | 009108451 | Shim ring |
Загрузка ...
|
|
| 30 | 009126432 | Roll pin |
Загрузка ...
|
|
| 31 | 204230290 | Tension spring with threaded piece |
Загрузка ...
|
|
| 32 | 009106531 | Washer |
Загрузка ...
|
|
| 33 | 204230360 | Bushing |
Загрузка ...
|
|
| 34 | 204219991 | Hinge shaft |
Загрузка ...
|
|
| 35 | 204230340 | Pin |
Загрузка ...
|
|
| 36 | 202211082 | Tensioning pulley arm |
Загрузка ...
|
|
| 37 | 009103620 | Washer |
Загрузка ...
|
|
| 38 | 900023170 | Нeх bolt М20 х 120 zinc-nickel |
Загрузка ...
|
|
| 39 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 40 | 204230420 | Bushing |
Загрузка ...
|
|
| 41 | 009087210 | Locknut |
Загрузка ...
|
|
| 42 | 009125861 | Roll pin |
Загрузка ...
|
|
| 43 | 270119950 | Screw locking glue 250g to М56 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
