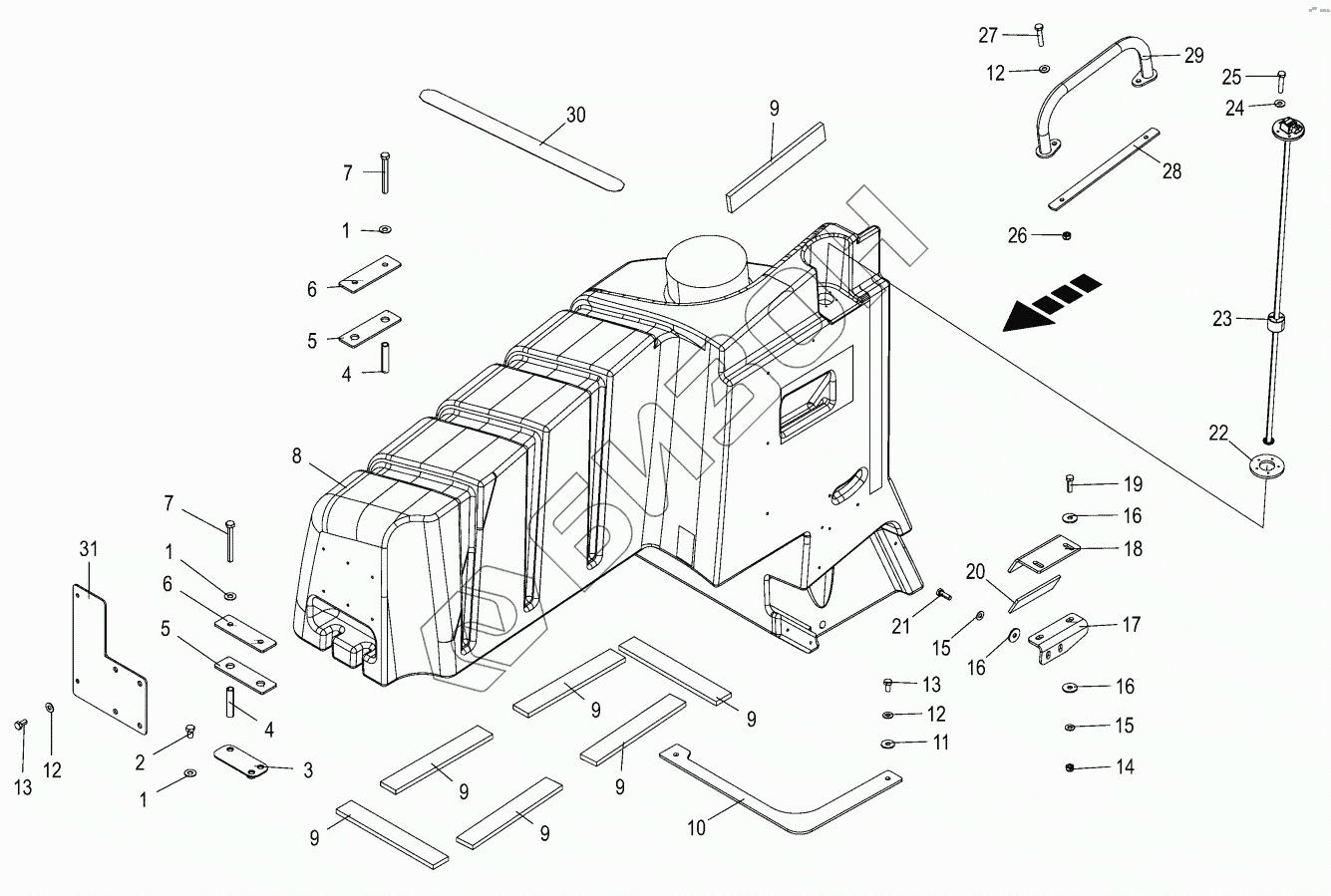

Графический каталог запасных частей к технике: KRONE BIG-X-580. Silage agent system
1
1
1
2
3
4
4
5
5
6
6
7
7
8
9
9
9
9
9
9
9
10
11
12
12
12
13
13
14
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270177080 | 270177080 | Seal for cover |
Загрузка ...
|
|
| 270177070 | 270177070 | Cover silage additives system |
Загрузка ...
|
|
| 1 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 2 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 3 | 204202030 | Retainer plate |
Загрузка ...
|
|
| 4 | 204200371 | Spacer tube 74 long |
Загрузка ...
|
|
| 5 | 204200380 | RUBBER |
Загрузка ...
|
|
| 6 | 202276251 | Holding plate |
Загрузка ...
|
|
| 7 | 009014600 | Hex head bolt |
Загрузка ...
|
|
| 8 | 270134852 | Silage additive tank plastic |
Загрузка ...
|
|
| 9 | 202221962 | Rubber plate |
Загрузка ...
|
|
| 10 | 202276670 | RUBBER |
Загрузка ...
|
|
| 11 | 009106030 | Washer |
Загрузка ...
|
|
| 12 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009087580 | Locknut |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009103530 | Washer |
Загрузка ...
|
|
| 17 | 202275952 | Support top |
Загрузка ...
|
|
| 18 | 202275970 | Holding-down device top |
Загрузка ...
|
|
| 19 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 20 | 202276211 | Rubber plate |
Загрузка ...
|
|
| 21 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 22 | 270131950 | Seal ring level sens diesel tank |
Загрузка ...
|
|
| 23 | 200839051 | Filling level sensor silage addit. |
Загрузка ...
|
|
| 24 | 900029580 | Detent edged washer |
Загрузка ...
|
|
| 25 | 900025110 | Hex bolt |
Загрузка ...
|
|
| 26 | 009087060 | Locknut |
Загрузка ...
|
|
| 27 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 28 | 002157120 | Counter support |
Загрузка ...
|
|
| 29 | 204200340 | Handrail roof right |
Загрузка ...
|
|
| 30 | 009394041 | Locking tab |
Загрузка ...
|
|
| 31 | 204215430 | Adapter |
Загрузка ...
|
|
| 32 | 270115590 | Instant adhesive |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
