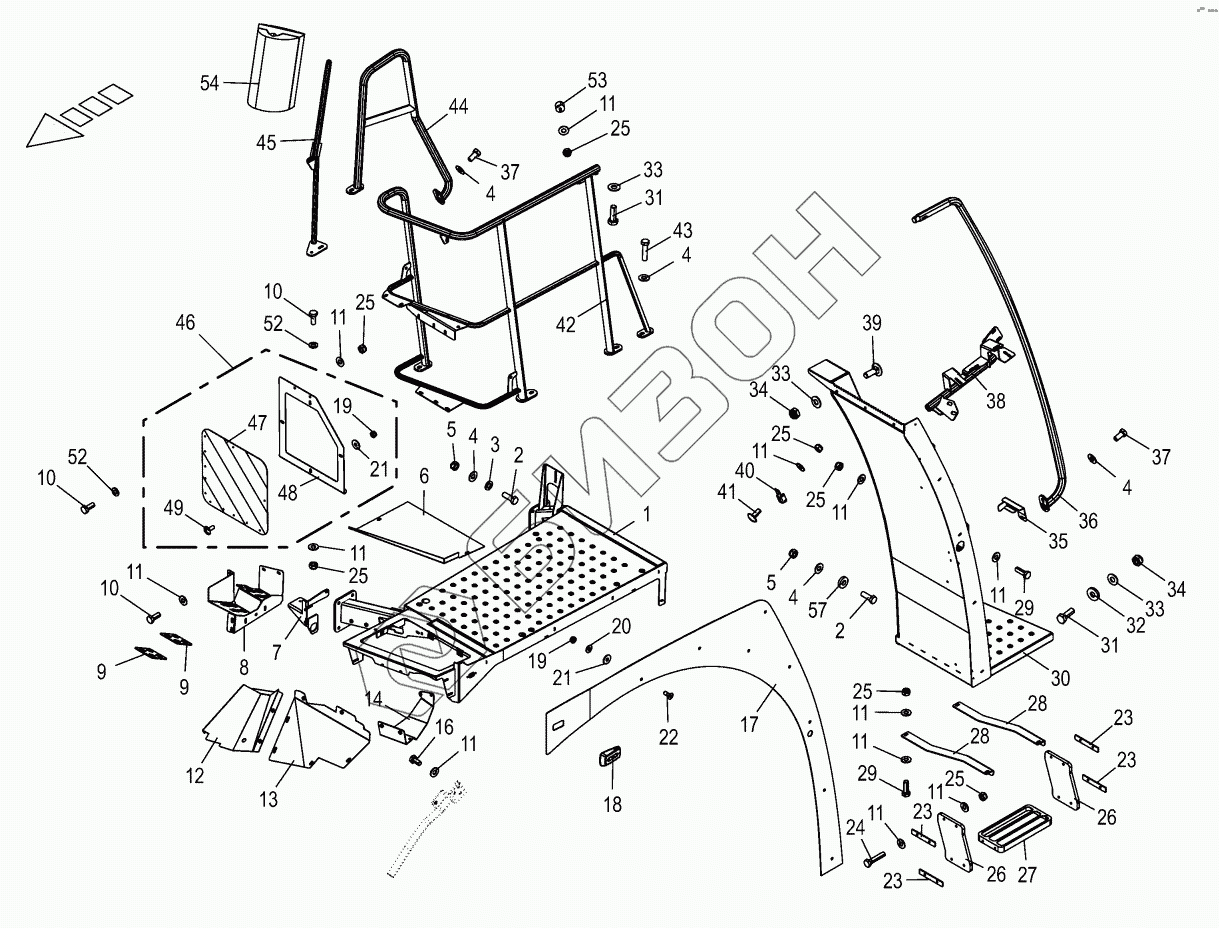

Графический каталог запасных частей к технике: KRONE BIG-X-580. Cab access - left 847800 - 905000
/184.gif)
1
2
2
3
4
4
4
4
4
5
5
6
7
8
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
16
17
18
19
19
20
21
21
22
23
23
23
23
24
25
25
25
25
25
25
25
26
26
27
28
28
29
29
30
31
31
32
33
33
33
34
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
52
52
53
54
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202222393 | Platform left |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 202229921 | Cover front block |
Загрузка ...
|
|
| 7 | 202256482 | Support locking block |
Загрузка ...
|
|
| 8 | 202253462 | Support hydraulic couplings |
Загрузка ...
|
|
| 9 | 202260930 | Adapter plate |
Загрузка ...
|
|
| 10 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 202229933 | Splash guard inside |
Загрузка ...
|
|
| 13 | 202228915 | Splash guard with nuts |
Загрузка ...
|
|
| 14 | 202229015 | Support front block |
Загрузка ...
|
|
| 16 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 17 | 202233903 | Visibility plate ladder lh |
Загрузка ...
|
|
| 18 | 200825060 | Lamp |
Загрузка ...
|
|
| 19 | 009087041 | Locknut |
Загрузка ...
|
|
| 20 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009103511 | Washer |
Загрузка ...
|
|
| 22 | 009040051 | Countersunkscrew |
Загрузка ...
|
|
| 23 | 202228960 | Sheet |
Загрузка ...
|
|
| 24 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 202228931 | Rubber flap |
Загрузка ...
|
|
| 27 | 270016090 | Support draw bar |
Загрузка ...
|
|
| 28 | 202228951 | Support rail |
Загрузка ...
|
|
| 29 | 900900616 | Hex bolt |
Загрузка ...
|
|
| 30 | 202222384 | Ladder |
Загрузка ...
|
|
| 31 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009103611 | Washer |
Загрузка ...
|
|
| 33 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009087580 | Locknut |
Загрузка ...
|
|
| 35 | 202259771 | Cable cover |
Загрузка ...
|
|
| 36 | 202252160 | Handrail rear |
Загрузка ...
|
|
| 37 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 38 | 202232353 | Tubular bar |
Загрузка ...
|
|
| 39 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 40 | 202229490 | Support locking block |
Загрузка ...
|
|
| 41 | 009049512 | Coach bolt |
Загрузка ...
|
|
| 42 | 202222353 | Terrain outside |
Загрузка ...
|
|
| 43 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 44 | 202222332 | Guardrail inside |
Загрузка ...
|
|
| 45 | 202267360 | Support mirror lh |
Загрузка ...
|
|
| 46 | 002198910 | Warning panel-left front |
Загрузка ...
|
|
| 47 | 009246850 | Warning panel |
Загрузка ...
|
|
| 48 | 002198940 | Warning panel support-left |
Загрузка ...
|
|
| 49 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 51 | 009103511 | Washer |
Загрузка ...
|
|
| 52 | 009104130 | Washer |
Загрузка ...
|
|
| 53 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 54 | 200829440 | Mirror electr. adjustable lh |
Загрузка ...
|
|
| 57 | 009103200 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
