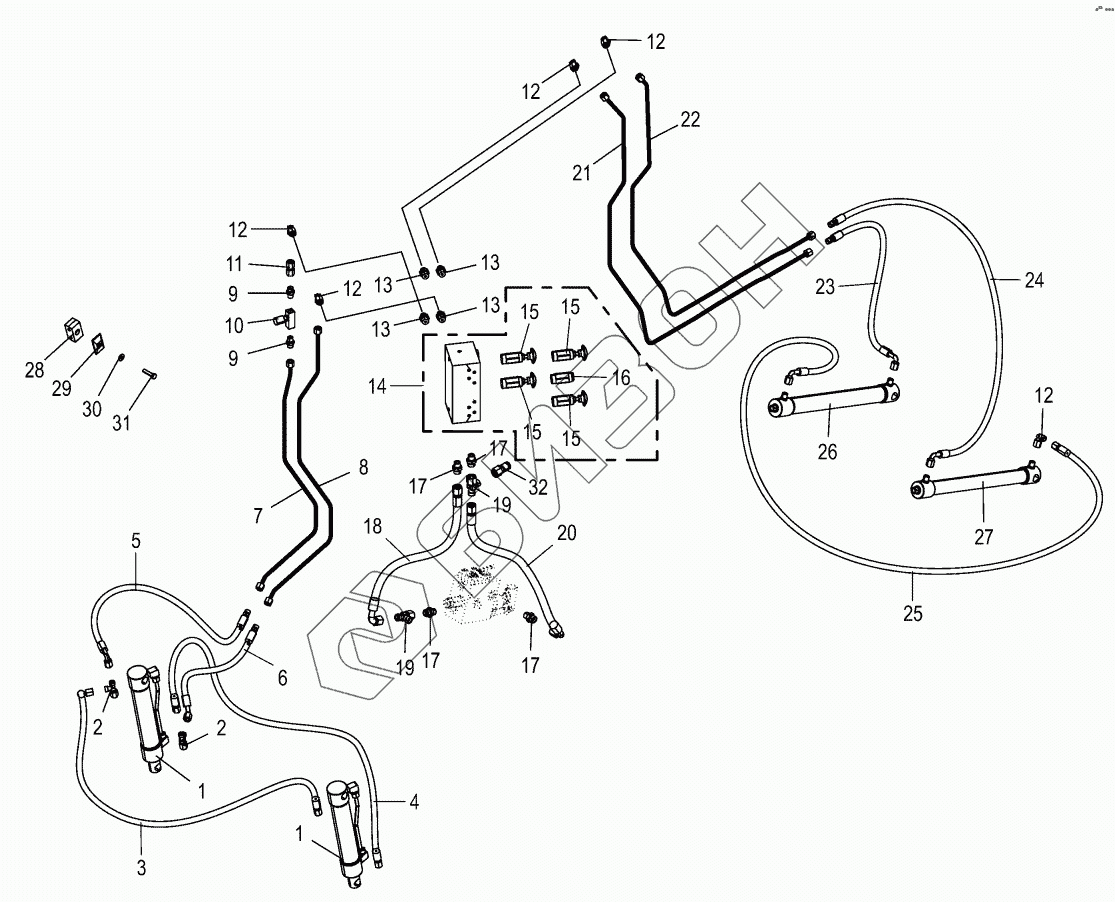

Графический каталог запасных частей к технике: KRONE BIG-X-580. Hydraulics - swivelling device
/167.gif)
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
12
13
13
13
13
14
15
15
15
15
16
17
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270120340 | 270120340 | Gasket set |
Загрузка ...
|
|
| 270094130 | 270094130 | Sealing set |
Загрузка ...
|
|
| 270094070 | 270094070 | Sealing set |
Загрузка ...
|
|
| 009251050 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 270118490 | 270118490 | Pipe clamp |
Загрузка ...
|
|
| 270078280 | 270078280 | Tube clamp-2 halves |
Загрузка ...
|
|
| 270129560 | 270129560 | Gasket set |
Загрузка ...
|
|
| 270131580 | 270131580 | Gasket set |
Загрузка ...
|
|
| 1 | 270083224 | Hyd. cylinder |
Загрузка ...
|
|
| 2 | 009199670 | Adjustable L connection |
Загрузка ...
|
|
| 3 | 270123210 | Hyd. Hose |
Загрузка ...
|
|
| 4 | 270143350 | Hyd. Hose |
Загрузка ...
|
|
| 5 | 270122980 | Hyd. Hose |
Загрузка ...
|
|
| 6 | 270123170 | Hyd. Hose |
Загрузка ...
|
|
| 7 | 202269630 | Hyd. Line |
Загрузка ...
|
|
| 8 | 202269790 | Hyd. Line |
Загрузка ...
|
|
| 9 | 009199640 | Male connector |
Загрузка ...
|
|
| 10 | 009193040 | One-way restrictor-adjustable |
Загрузка ...
|
|
| 11 | 270029290 | Double nipple |
Загрузка ...
|
|
| 12 | 009199650 | Angle lug |
Загрузка ...
|
|
| 13 | 900020800 | Double-ended union |
Загрузка ...
|
|
| 14 | 270103501 | Control block corn conditioner |
Загрузка ...
|
|
| 15 | 270131570 | Directional valve insert 3/2 slide |
Загрузка ...
|
|
| 16 | 270131560 | Pressure limiting valve |
Загрузка ...
|
|
| 17 | 009210602 | Male connector |
Загрузка ...
|
|
| 18 | 270143080 | Hyd. hose |
Загрузка ...
|
|
| 19 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 20 | 009200950 | High pressure hose line |
Загрузка ...
|
|
| 21 | 202269850 | Hyd. line |
Загрузка ...
|
|
| 22 | 202269860 | Hyd. line |
Загрузка ...
|
|
| 23 | 270122930 | Hyd. Hose |
Загрузка ...
|
|
| 24 | 270122970 | Hyd. hose |
Загрузка ...
|
|
| 25 | 270143360 | Hyd. hose |
Загрузка ...
|
|
| 26 | 270083213 | Hyd. cylinder |
Загрузка ...
|
|
| 27 | 270083203 | Hyd. cylinder |
Загрузка ...
|
|
| 28 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 29 | 009251340 | Cover plate |
Загрузка ...
|
|
| 30 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
