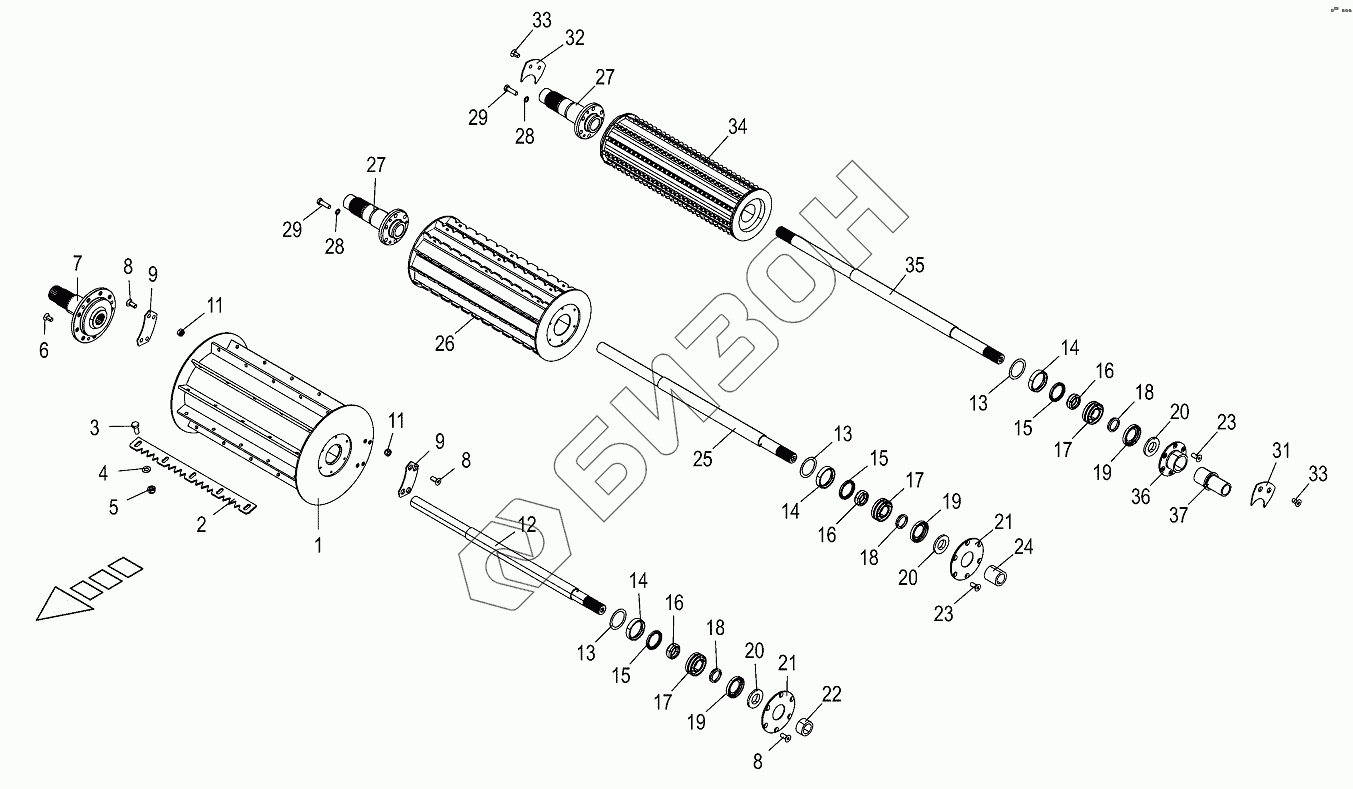

Графический каталог запасных частей к технике: KRONE BIG-X-580. Top feed rollers
/6.gif)
1
2
3
4
5
6
7
8
8
8
9
9
11
11
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
23
24
25
26
27
27
28
28
29
29
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200286211 | Compression roller |
Загрузка ...
|
|
| 2 | 200286232 | Serrated bar |
Загрузка ...
|
|
| 3 | 009002950 | Hex head bolt-special |
Загрузка ...
|
|
| 4 | 002162840 | Washer |
Загрузка ...
|
|
| 5 | 009085030 | Locknut-special |
Загрузка ...
|
|
| 6 | 900014160 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 200271080 | Spigot |
Загрузка ...
|
|
| 8 | 900014170 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 200259983 | Deflector plate |
Загрузка ...
|
|
| 11 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 12 | 200286221 | Axle compression roller |
Загрузка ...
|
|
| 13 | 009109140 | Shim ring |
Загрузка ...
|
|
| 14 | 200294851 | Spacer ring outside |
Загрузка ...
|
|
| 15 | 900022300 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 200294871 | Spacer ring inside |
Загрузка ...
|
|
| 17 | 900019430 | Pendular roller bearing |
Загрузка ...
|
|
| 18 | 900019480 | Ring seal |
Загрузка ...
|
|
| 19 | 200294820 | Seal ring outside |
Загрузка ...
|
|
| 20 | 200294810 | Seal ring inside |
Загрузка ...
|
|
| 21 | 200294840 | Cover washer |
Загрузка ...
|
|
| 22 | 200294830 | Bushing front |
Загрузка ...
|
|
| 23 | 900014180 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 202200620 | Bushing centre |
Загрузка ...
|
|
| 25 | 200286271 | Axle |
Загрузка ...
|
|
| 26 | 200286261 | Intermediate roller top |
Загрузка ...
|
|
| 27 | 202235750 | Drive spigot |
Загрузка ...
|
|
| 28 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 29 | 900021230 | Нeх head bolt |
Загрузка ...
|
|
| 31 | 202268811 | Scraper left |
Загрузка ...
|
|
| 32 | 202268821 | Scraper right |
Загрузка ...
|
|
| 33 | 009040030 | Countersunkscrew |
Загрузка ...
|
|
| 34 | 202266281 | Compression roller |
Загрузка ...
|
|
| 35 | 200286291 | Axle rear |
Загрузка ...
|
|
| 36 | 202209350 | Cover disc |
Загрузка ...
|
|
| 37 | 202200710 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
