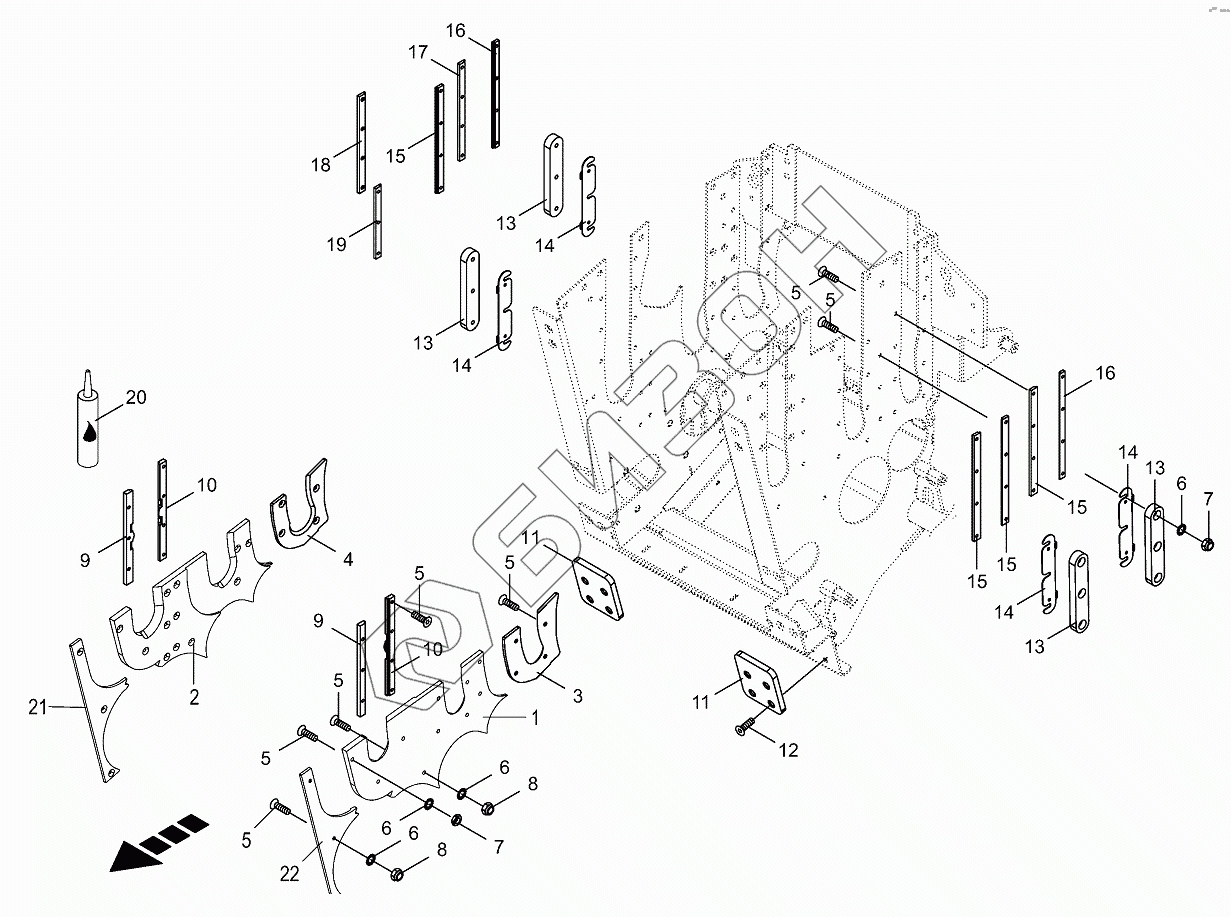

Графический каталог запасных частей к технике: KRONE BIG-X-580. Wearing plates / guide - feeder Housing
/3.gif)
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202291500 | Wear sheet left front plast. |
Загрузка ...
|
|
| 1 | 204207430 | Wear plate left front |
Загрузка ...
|
|
| 2 | 204207440 | Wear plate right front |
Загрузка ...
|
|
| 2 | 202291530 | Wear sheet right front plast. |
Загрузка ...
|
|
| 3 | 202200980 | Wear plate rear, left |
Загрузка ...
|
|
| 3 | 202218881 | Wear plate rear, left HD |
Загрузка ...
|
|
| 4 | 202201150 | Wear plate rear, right |
Загрузка ...
|
|
| 4 | 202218871 | Wear plate rear right HD |
Загрузка ...
|
|
| 5 | 900023050 | Countersunk screw intern hexa |
Загрузка ...
|
|
| 5 | 009040101 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 900020900 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 900013900 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 900020910 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 900003520 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 009040500 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 200261521 | Guide |
Загрузка ...
|
|
| 10 | 200273110 | Guide |
Загрузка ...
|
|
| 11 | 202210840 | Plastic slide plate |
Загрузка ...
|
|
| 12 | 900023330 | Countersunk screw intern hexa |
Загрузка ...
|
|
| 13 | 200273100 | Slide block |
Загрузка ...
|
|
| 14 | 200273090 | Enclosure |
Загрузка ...
|
|
| 14 | 202244800 | Enclosure |
Загрузка ...
|
|
| 15 | 200232731 | GUIDE |
Загрузка ...
|
|
| 16 | 202205300 | Guide |
Загрузка ...
|
|
| 17 | 200232741 | Guide |
Загрузка ...
|
|
| 18 | 202223200 | Guide |
Загрузка ...
|
|
| 19 | 200232751 | GUIDE |
Загрузка ...
|
|
| 20 | 009385120 | Screw locking-high-strength |
Загрузка ...
|
|
| 21 | 202291140 | Wear sheet front right |
Загрузка ...
|
|
| 22 | 202291170 | Wear sheet front left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
