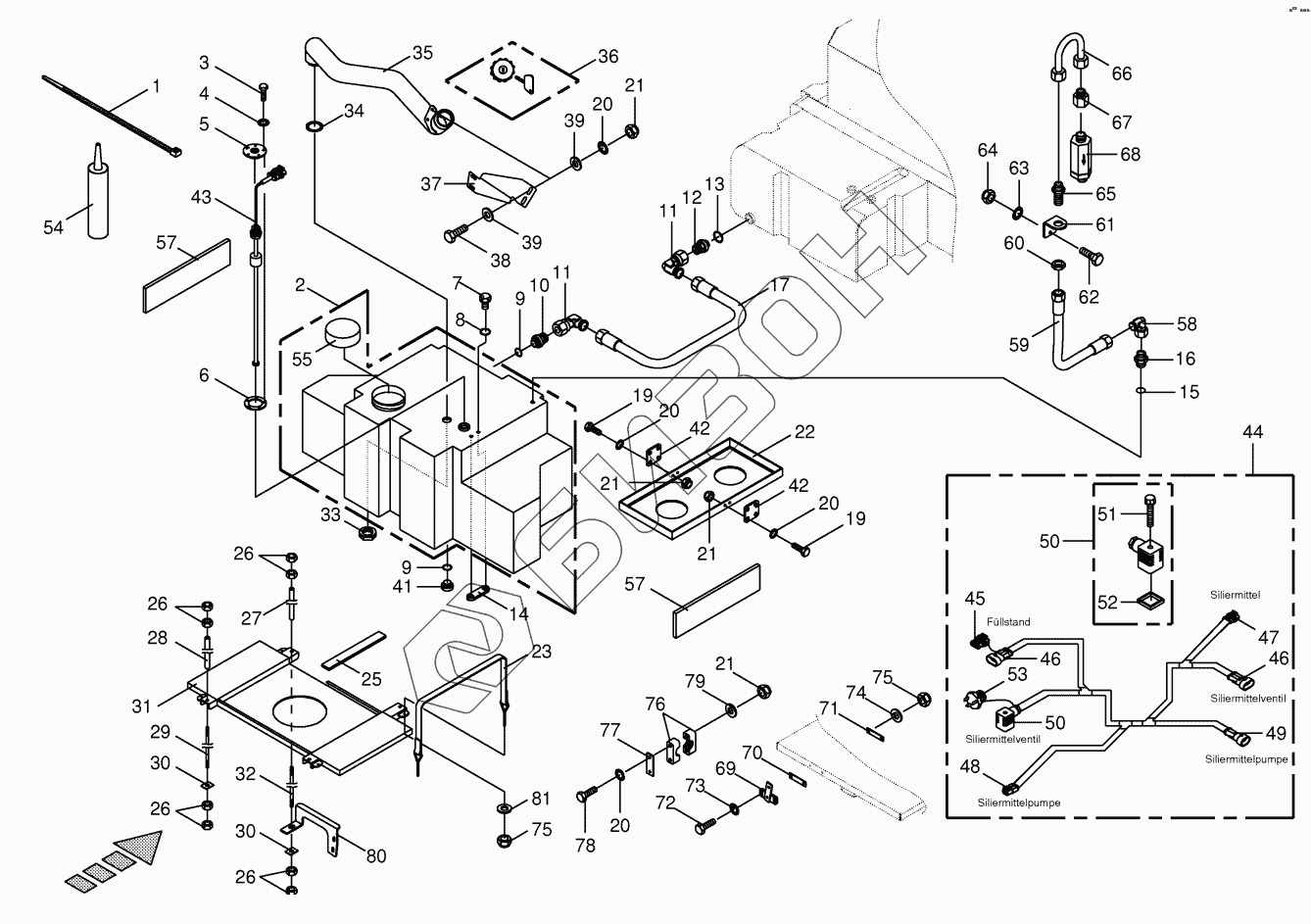

Графический каталог запасных частей к технике: KRONE BIG-X-600. Auxiliary tank
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
19
19
20
20
20
20
21
21
21
21
22
23
25
26
26
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
41
42
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270018470 | 270018470 | Gasket |
Загрузка ...
|
|
| 1 | 009226711 | Cable band |
Загрузка ...
|
|
| 2 | 002141710 | Auxiliary tank |
Загрузка ...
|
|
| 3 | 900005410 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009100310 | Spring washer |
Загрузка ...
|
|
| 5 | 002132370 | Sensor support |
Загрузка ...
|
|
| 6 | 270039651 | Gasket ring |
Загрузка ...
|
|
| 7 | 002158050 | Drain bolt |
Загрузка ...
|
|
| 8 | 009376370 | O-ring |
Загрузка ...
|
|
| 9 | 270065090 | Rubber seal |
Загрузка ...
|
|
| 10 | 200202230 | Connection |
Загрузка ...
|
|
| 11 | 009208220 | Angle lug |
Загрузка ...
|
|
| 12 | 200202230 | Connection |
Загрузка ...
|
|
| 13 | 270065090 | Rubber seal |
Загрузка ...
|
|
| 14 | 002147330 | Threaded piece |
Загрузка ...
|
|
| 15 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 16 | 009209011 | Male connector |
Загрузка ...
|
|
| 17 | 009201000 | Disel hose |
Загрузка ...
|
|
| 19 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 002145660 | Hose guard |
Загрузка ...
|
|
| 23 | 002145700 | Tension band |
Загрузка ...
|
|
| 25 | 002141460 | Rubber coat-below |
Загрузка ...
|
|
| 26 | 009082200 | Hex nut |
Загрузка ...
|
|
| 27 | 002147300 | Spacer tube-front |
Загрузка ...
|
|
| 28 | 002147290 | Spacer tube-back |
Загрузка ...
|
|
| 29 | 002141390 | Threaded spindle-back |
Загрузка ...
|
|
| 30 | 002253441 | Pressure plate |
Загрузка ...
|
|
| 31 | 002145800 | Subsurface |
Загрузка ...
|
|
| 32 | 002141490 | Threaded spindle-front |
Загрузка ...
|
|
| 33 | 200241250 | Nut |
Загрузка ...
|
|
| 34 | 200241240 | Gasket |
Загрузка ...
|
|
| 35 | 200241210 | Filler pipe |
Загрузка ...
|
|
| 36 | 200234280 | Tank cap |
Загрузка ...
|
|
| 37 | 200241280 | Retainer |
Загрузка ...
|
|
| 38 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009103611 | Washer |
Загрузка ...
|
|
| 41 | 002147320 | Screw plug |
Загрузка ...
|
|
| 42 | 200215430 | Spacer plate |
Загрузка ...
|
|
| 43 | 003050422 | Filling level sensor silage agent 380mm |
Загрузка ...
|
|
| 44 | 200803620 | Wiring harness |
Загрузка ...
|
|
| 45 | 003029670 | Blind bushing plug-3-pole |
Загрузка ...
|
|
| 46 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 47 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 48 | 003033160 | Plug-2-pole |
Загрузка ...
|
|
| 49 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 50 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 51 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 52 | 003011860 | Gasket |
Загрузка ...
|
|
| 53 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 54 | 003037740 | Gluten |
Загрузка ...
|
|
| 55 | 270022060 | Tank cap |
Загрузка ...
|
|
| 57 | 200227000 | Rubber plate |
Загрузка ...
|
|
| 58 | 009210671 | Angle lug |
Загрузка ...
|
|
| 59 | 900000110 | High pressure hose line |
Загрузка ...
|
|
| 60 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 61 | 200244570 | Supporting angle |
Загрузка ...
|
|
| 62 | 900004770 | Hex head bolt |
Загрузка ...
|
|
| 63 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 64 | 009087041 | Locknut |
Загрузка ...
|
|
| 65 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 66 | 200244580 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 67 | 009211601 | Reducer fitting |
Загрузка ...
|
|
| 68 | 009191690 | High pressure filter |
Загрузка ...
|
|
| 69 | 200246750 | Retainer |
Загрузка ...
|
|
| 70 | 200246730 | Spacer plate |
Загрузка ...
|
|
| 70 | 200246720 | Spacer plate |
Загрузка ...
|
|
| 70 | 200246710 | Spacer plate |
Загрузка ...
|
|
| 71 | 200246700 | Stiffener |
Загрузка ...
|
|
| 72 | 009002641 | Hex head bolt |
Загрузка ...
|
|
| 73 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 74 | 009106030 | Washer |
Загрузка ...
|
|
| 75 | 009087060 | Locknut |
Загрузка ...
|
|
| 76 | 270040150 | Tube clamp -2 halves |
Загрузка ...
|
|
| 77 | 009251251 | Cover plate |
Загрузка ...
|
|
| 78 | 009016021 | Hex head bolt |
Загрузка ...
|
|
| 78 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 79 | 009103530 | Washer |
Загрузка ...
|
|
| 80 | 200246760 | Retainer angle |
Загрузка ...
|
|
| 81 | 009103660 | Washer |
Загрузка ...
|
