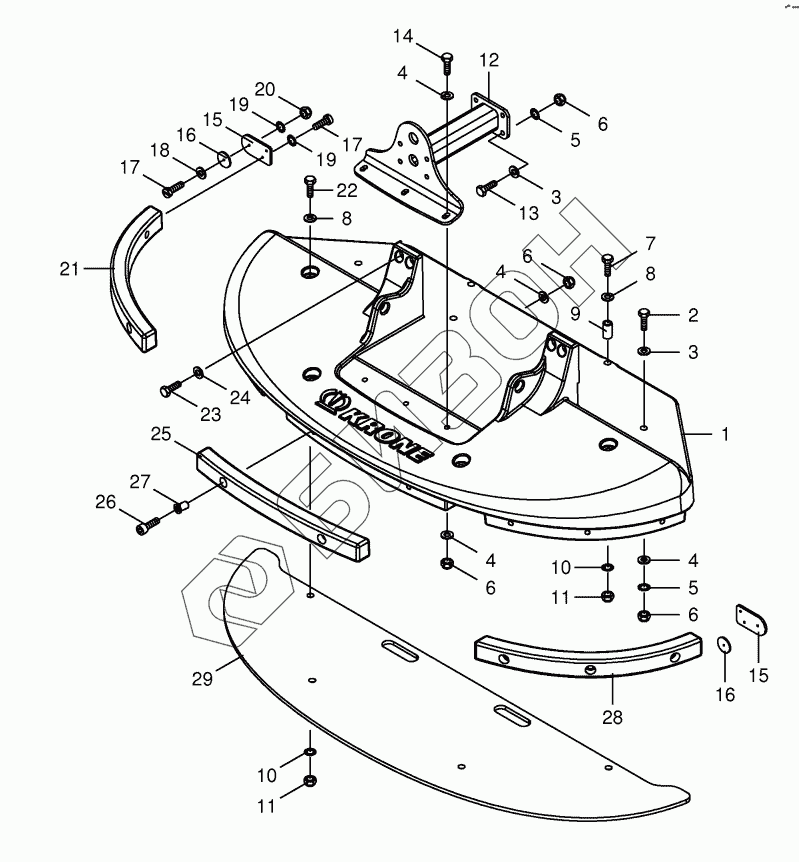

Графический каталог запасных частей к технике: KRONE BIG-X-600. Additional weights
/188.gif)
1
2
3
3
4
4
4
4
5
5
6
6
6
6
7
8
8
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
22
22
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200280310 | Rear weight |
Загрузка ...
|
|
| 2 | 009003451 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103031 | Washer |
Загрузка ...
|
|
| 4 | 009103270 | Washer |
Загрузка ...
|
|
| 5 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087190 | Locknut |
Загрузка ...
|
|
| 7 | 009010560 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009105122 | Washer |
Загрузка ...
|
|
| 9 | 200213700 | Spacer tube |
Загрузка ...
|
|
| 10 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009087210 | Locknut |
Загрузка ...
|
|
| 12 | 200279670 | Support |
Загрузка ...
|
|
| 13 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009014830 | Hex head bolt |
Загрузка ...
|
|
| 15 | 200280280 | Support |
Загрузка ...
|
|
| 16 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 17 | 009034791 | Allen screw |
Загрузка ...
|
|
| 18 | 009103511 | Washer |
Загрузка ...
|
|
| 19 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009087041 | Locknut |
Загрузка ...
|
|
| 21 | 200280260 | Rubber pad -right |
Загрузка ...
|
|
| 22 | 009012201 | Нeх head bolt |
Загрузка ...
|
|
| 22 | 900019650 | Нeх head bolt |
Загрузка ...
|
|
| 22 | 900017810 | Нeх head bolt |
Загрузка ...
|
|
| 22 | 900019640 | Нeх head bolt |
Загрузка ...
|
|
| 23 | 009002260 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009103780 | Washer |
Загрузка ...
|
|
| 25 | 200280250 | Rubber pad -middle |
Загрузка ...
|
|
| 26 | 900017800 | Allen screw |
Загрузка ...
|
|
| 27 | 200287980 | Bushing |
Загрузка ...
|
|
| 28 | 200280270 | Rubber pad -left |
Загрузка ...
|
|
| 29 | 200280240 | Weight plate |
Загрузка ...
|
