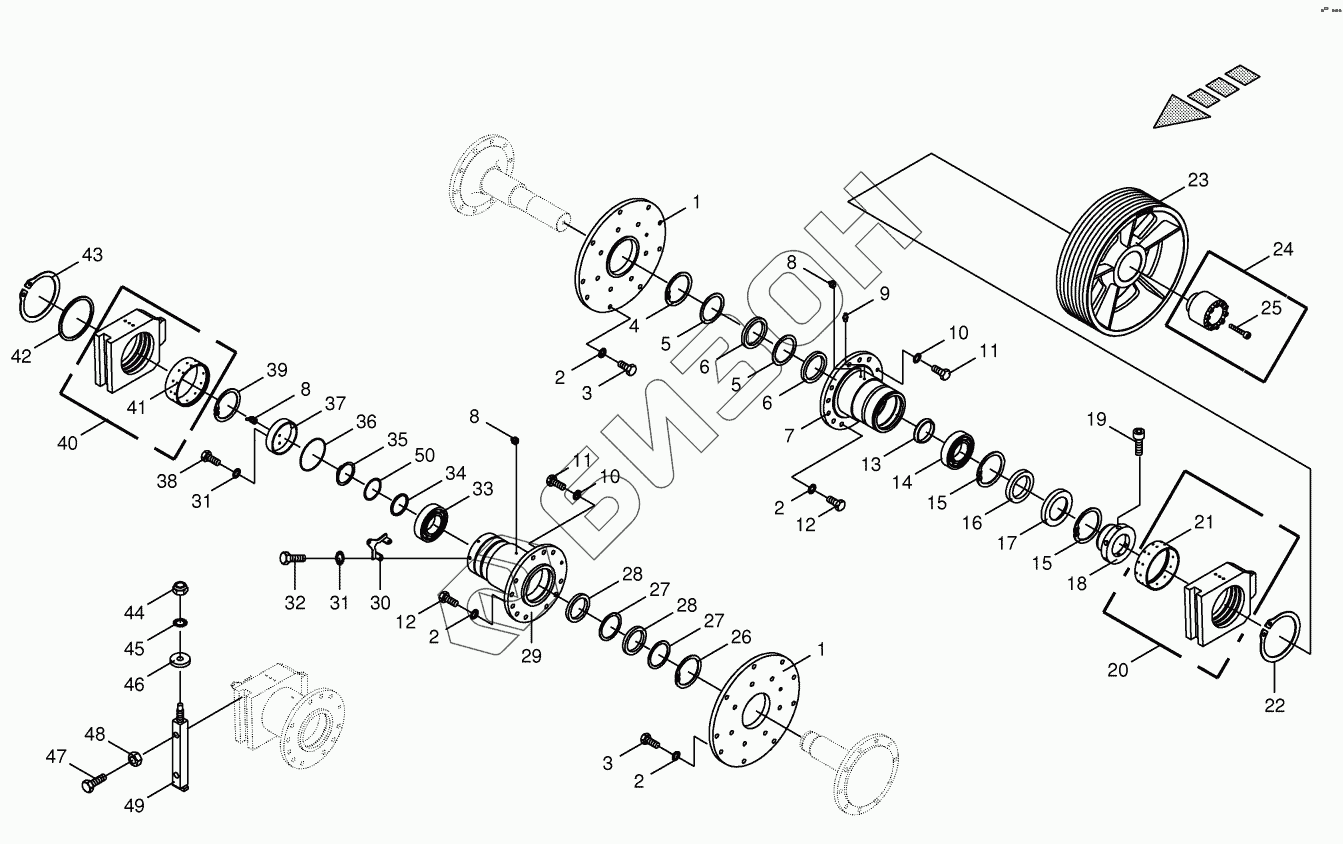

Графический каталог запасных частей к технике: KRONE BIG-X-600. Chopping drum bearing / counter bearing
/22.gif)
1
1
2
2
2
2
3
3
4
5
5
6
6
7
8
8
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002154810 | Threaded ring |
Загрузка ...
|
|
| 2 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009116960 | Circlip |
Загрузка ...
|
|
| 5 | 002142860 | Intermediate ring |
Загрузка ...
|
|
| 6 | 009360500 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 200232850 | Bearing housing-left |
Загрузка ...
|
|
| 8 | 009191060 | Grease niple |
Загрузка ...
|
|
| 9 | 009191050 | Grease niple |
Загрузка ...
|
|
| 10 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200232840 | Thrust ring |
Загрузка ...
|
|
| 14 | 009319220 | Pendular roller bearing |
Загрузка ...
|
|
| 15 | 009116090 | Circlip |
Загрузка ...
|
|
| 16 | 900001060 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 17 | 200218840 | Gasket ring guard |
Загрузка ...
|
|
| 18 | 200232830 | Sliding ring |
Загрузка ...
|
|
| 19 | 009030751 | Allen screw |
Загрузка ...
|
|
| 20 | 002142840 | Frame bearing-left |
Загрузка ...
|
|
| 21 | 200210470 | Bearing bush-left |
Загрузка ...
|
|
| 22 | 900000650 | Circlip |
Загрузка ...
|
|
| 23 | 002268252 | V-belt pulley |
Загрузка ...
|
|
| 24 | 009400931 | Cone-type tensioner-69 Nm |
Загрузка ...
|
|
| 25 | 900001350 | Allen screw |
Загрузка ...
|
|
| 26 | 009116910 | Circlip |
Загрузка ...
|
|
| 27 | 002241282 | Intermediate washer |
Загрузка ...
|
|
| 28 | 009360610 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 29 | 002154830 | Bearing housing |
Загрузка ...
|
|
| 30 | 002142161 | Strap |
Загрузка ...
|
|
| 31 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 32 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009319200 | Pendular roller bearing |
Загрузка ...
|
|
| 34 | 002240301 | Supporting disc |
Загрузка ...
|
|
| 35 | 009115700 | Circlip |
Загрузка ...
|
|
| 36 | 009375340 | O-ring |
Загрузка ...
|
|
| 37 | 002240282 | Cover |
Загрузка ...
|
|
| 38 | 009006100 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009116960 | Circlip |
Загрузка ...
|
|
| 40 | 002142140 | Frame bearing-right |
Загрузка ...
|
|
| 41 | 200203750 | Bearing bush |
Загрузка ...
|
|
| 42 | 002241340 | Supporting disc |
Загрузка ...
|
|
| 43 | 009115330 | Circlip |
Загрузка ...
|
|
| 44 | 009087210 | Locknut |
Загрузка ...
|
|
| 45 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 46 | 002143310 | End plate |
Загрузка ...
|
|
| 47 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009082250 | Hex nut |
Загрузка ...
|
|
| 49 | 002143270 | Counter bearing |
Загрузка ...
|
|
| 50 | 009109190 | Shim ring |
Загрузка ...
|
|
| 50 | 009108540 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
