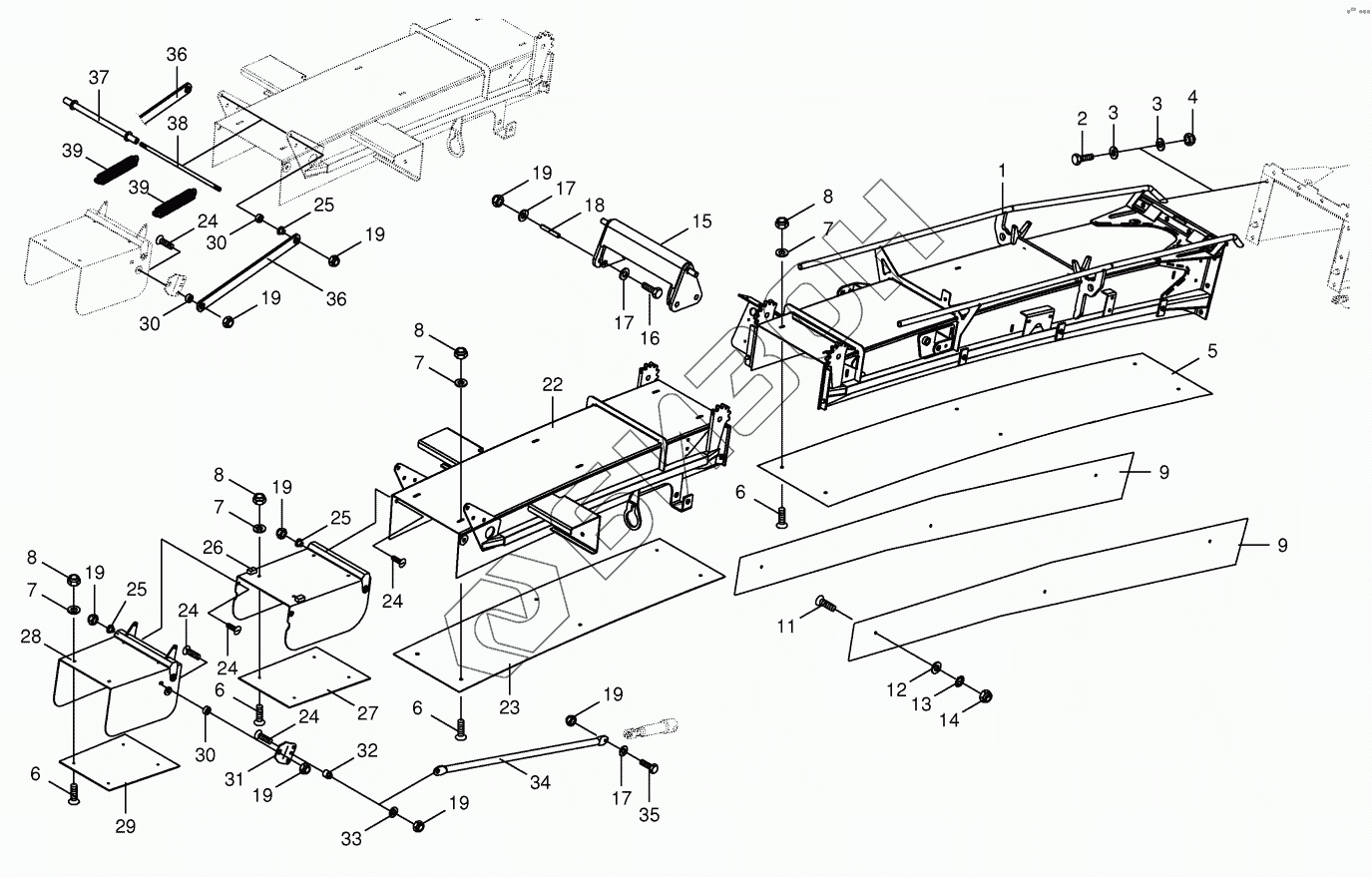

Графический каталог запасных частей к технике: KRONE BIG-X-600. Discharge chute extension 14-row
/57.gif)
1
2
3
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
11
11
12
13
14
15
16
17
17
17
18
19
19
19
19
19
19
19
19
22
23
24
24
24
24
24
24
24
24
25
25
25
26
27
28
29
30
30
30
31
32
33
34
35
36
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200235493 | Extension 14-rows, front |
Загрузка ...
|
|
| 2 | 009002260 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 200235521 | Wearing plate -front top |
Загрузка ...
|
|
| 6 | 009040051 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 009103511 | Washer |
Загрузка ...
|
|
| 8 | 009087041 | Locknut |
Загрузка ...
|
|
| 9 | 200235532 | Wearing plate-front |
Загрузка ...
|
|
| 11 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 11 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 12 | 009106030 | Washer |
Загрузка ...
|
|
| 13 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009082100 | Hex nut |
Загрузка ...
|
|
| 15 | 200235592 | Fold-away bow |
Загрузка ...
|
|
| 16 | 009014330 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009104140 | Washer |
Загрузка ...
|
|
| 18 | 009125081 | Roll pin |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 22 | 200235502 | Extension-back |
Загрузка ...
|
|
| 23 | 200235510 | Wearing plate-back |
Загрузка ...
|
|
| 24 | 009051542 | Coach bolt |
Загрузка ...
|
|
| 24 | 009052551 | Coach bolt |
Загрузка ...
|
|
| 24 | 009047570 | Coach bolt |
Загрузка ...
|
|
| 24 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 25 | 002225642 | Bushing |
Загрузка ...
|
|
| 26 | 002261073 | Deflector |
Загрузка ...
|
|
| 27 | 002288122 | Wearing plate-conical |
Загрузка ...
|
|
| 28 | 002261063 | Deflector |
Загрузка ...
|
|
| 29 | 002287993 | Wearing plate-conical |
Загрузка ...
|
|
| 30 | 002288220 | Bushing |
Загрузка ...
|
|
| 31 | 002225823 | Support |
Загрузка ...
|
|
| 32 | 002164920 | Bushing |
Загрузка ...
|
|
| 33 | 009103611 | Washer |
Загрузка ...
|
|
| 34 | 002260915 | Flap strut |
Загрузка ...
|
|
| 35 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 36 | 002225804 | Strut |
Загрузка ...
|
|
| 37 | 200235560 | Spacer tube |
Загрузка ...
|
|
| 38 | 002288210 | Threaded rod |
Загрузка ...
|
|
| 39 | 002806040 | Tension spring |
Загрузка ...
|
