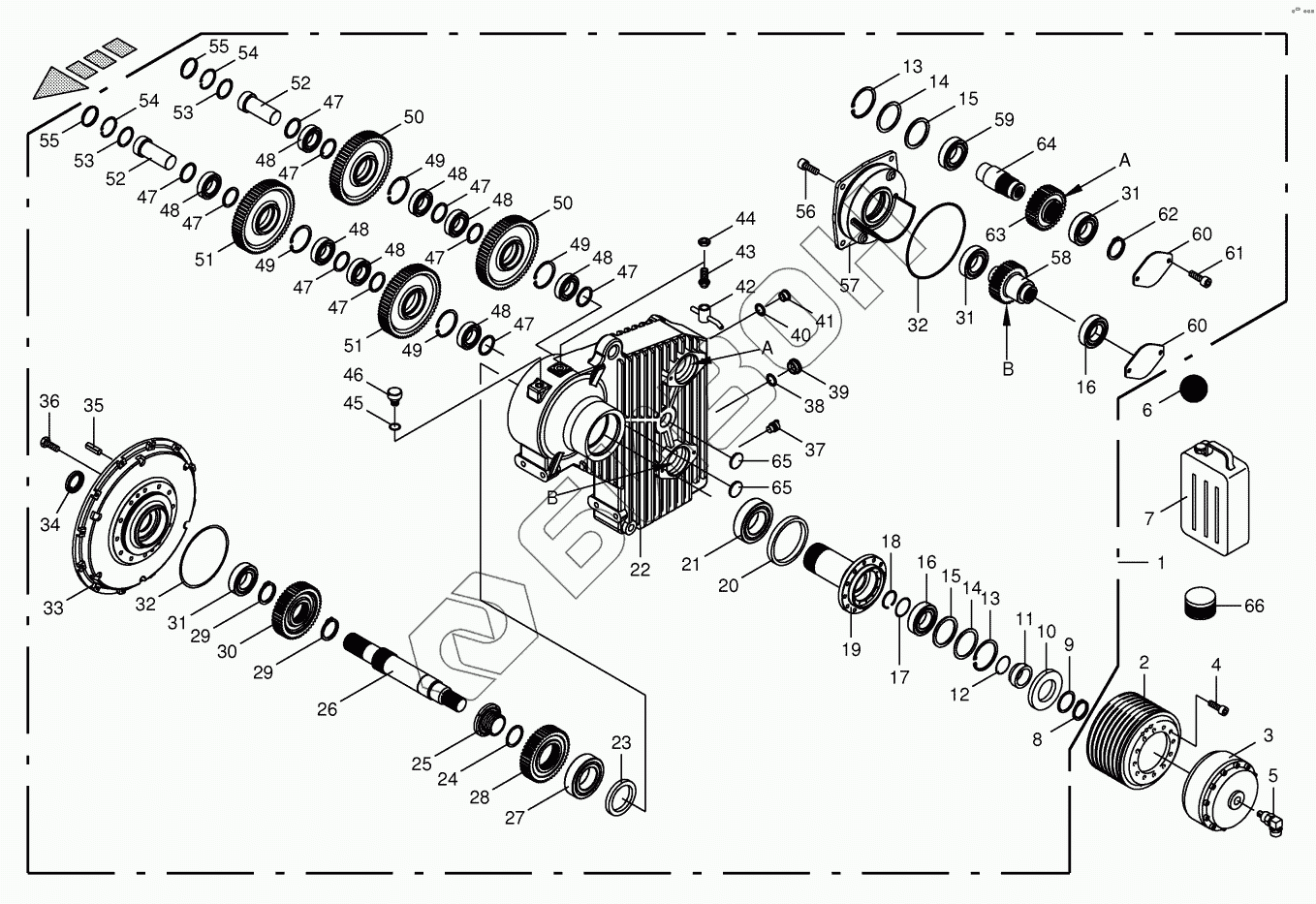

Графический каталог запасных частей к технике: KRONE BIG-X-600. Motor output gear
/135.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
29
30
31
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
47
47
47
47
47
47
47
47
47
47
48
48
48
48
48
48
48
48
49
49
49
49
50
50
51
51
52
52
53
53
53
53
54
54
55
55
56
57
58
59
60
60
61
62
63
64
65
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270010570 | 270010570 | Lip seal |
Загрузка ...
|
|
| 1 | 270083120 | Motor output gear |
Загрузка ...
|
|
| 2 | 270086940 | V-belt pulley |
Загрузка ...
|
|
| 3 | 270038690 | Hydr. four-surface clutch |
Загрузка ...
|
|
| 4 | 009031431 | Allen screw |
Загрузка ...
|
|
| 5 | 002327910 | Oil supply |
Загрузка ...
|
|
| 6 | 270084060 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 7 | 270084900 | Oil-Id.-no.= 20ltr |
Загрузка ...
|
|
| 8 | 009115620 | Circlip |
Загрузка ...
|
|
| 9 | 009110040 | Shim ring |
Загрузка ...
|
|
| 9 | 009110020 | Shim ring |
Загрузка ...
|
|
| 10 | 900019550 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 11 | 270091870 | Inner ring |
Загрузка ...
|
|
| 12 | 900019920 | O-ring |
Загрузка ...
|
|
| 13 | 009116910 | Circlip |
Загрузка ...
|
|
| 14 | 900002860 | Shim ring |
Загрузка ...
|
|
| 14 | 009108511 | Shim ring |
Загрузка ...
|
|
| 14 | 009108490 | Shim ring |
Загрузка ...
|
|
| 15 | 009107160 | Supporting disc |
Загрузка ...
|
|
| 16 | 900019850 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 270091910 | Bearing ring |
Загрузка ...
|
|
| 18 | 900019930 | Snap ring |
Загрузка ...
|
|
| 19 | 270091770 | Bearing flange |
Загрузка ...
|
|
| 20 | 900019900 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 21 | 900015010 | Taper roller bearing |
Загрузка ...
|
|
| 22 | 270091740 | Gearbox housing |
Загрузка ...
|
|
| 23 | 900019910 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 24 | 270092200 | Washer |
Загрузка ...
|
|
| 24 | 270092190 | Washer |
Загрузка ...
|
|
| 24 | 270092180 | Washer |
Загрузка ...
|
|
| 25 | 270091900 | Inside nut |
Загрузка ...
|
|
| 26 | 270091760 | Drive shaft |
Загрузка ...
|
|
| 27 | 009303570 | Taper roller bearing |
Загрузка ...
|
|
| 28 | 270091790 | Spur gear |
Загрузка ...
|
|
| 29 | 009115700 | Circlip |
Загрузка ...
|
|
| 30 | 270091780 | Spur gear |
Загрузка ...
|
|
| 31 | 900019880 | Roller bearing |
Загрузка ...
|
|
| 32 | 900015040 | O-ring |
Загрузка ...
|
|
| 33 | 270091750 | Motor flange |
Загрузка ...
|
|
| 34 | 900019890 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 35 | 900019950 | Cyl. pin |
Загрузка ...
|
|
| 36 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 37 | 270061390 | Screw plug |
Загрузка ...
|
|
| 38 | 900000860 | Gasket ring |
Загрузка ...
|
|
| 39 | 009198390 | Oil sight glass |
Загрузка ...
|
|
| 40 | 009377010 | Gasket ring |
Загрузка ...
|
|
| 41 | 009060060 | Screw plug |
Загрузка ...
|
|
| 42 | 270091890 | Oil distributor |
Загрузка ...
|
|
| 43 | 009212500 | Straight 2-way connector |
Загрузка ...
|
|
| 44 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 45 | 009450910 | Gasket ring |
Загрузка ...
|
|
| 46 | 270075600 | Breather |
Загрузка ...
|
|
| 47 | 009109020 | Shim ring |
Загрузка ...
|
|
| 47 | 009109030 | Shim ring |
Загрузка ...
|
|
| 47 | 009109040 | Shim ring |
Загрузка ...
|
|
| 47 | 009107353 | Supporting disc |
Загрузка ...
|
|
| 48 | 900019870 | Roller bearing |
Загрузка ...
|
|
| 49 | 900019940 | Circlip |
Загрузка ...
|
|
| 50 | 270091820 | Spur gear |
Загрузка ...
|
|
| 51 | 270091810 | Spur gear |
Загрузка ...
|
|
| 52 | 270091800 | Shaft |
Загрузка ...
|
|
| 53 | 900019980 | Shim ring |
Загрузка ...
|
|
| 53 | 900019970 | Shim ring |
Загрузка ...
|
|
| 53 | 900019960 | Shim ring |
Загрузка ...
|
|
| 54 | 009116640 | Circlip |
Загрузка ...
|
|
| 55 | 270092050 | Cap |
Загрузка ...
|
|
| 56 | 900015140 | Allen screw |
Загрузка ...
|
|
| 57 | 270092110 | Flange |
Загрузка ...
|
|
| 58 | 270092070 | Spur wheel shaft |
Загрузка ...
|
|
| 59 | 900019860 | Grooved ball bearing |
Загрузка ...
|
|
| 60 | 270091880 | Cover |
Загрузка ...
|
|
| 61 | 009031371 | Allen screw |
Загрузка ...
|
|
| 62 | 009115610 | Circlip |
Загрузка ...
|
|
| 63 | 270091830 | Spur gear |
Загрузка ...
|
|
| 64 | 270091840 | Shaft |
Загрузка ...
|
|
| 65 | 270092040 | Cap |
Загрузка ...
|
|
| 66 | 270091211 | Lubricant-Loctite 8150 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
