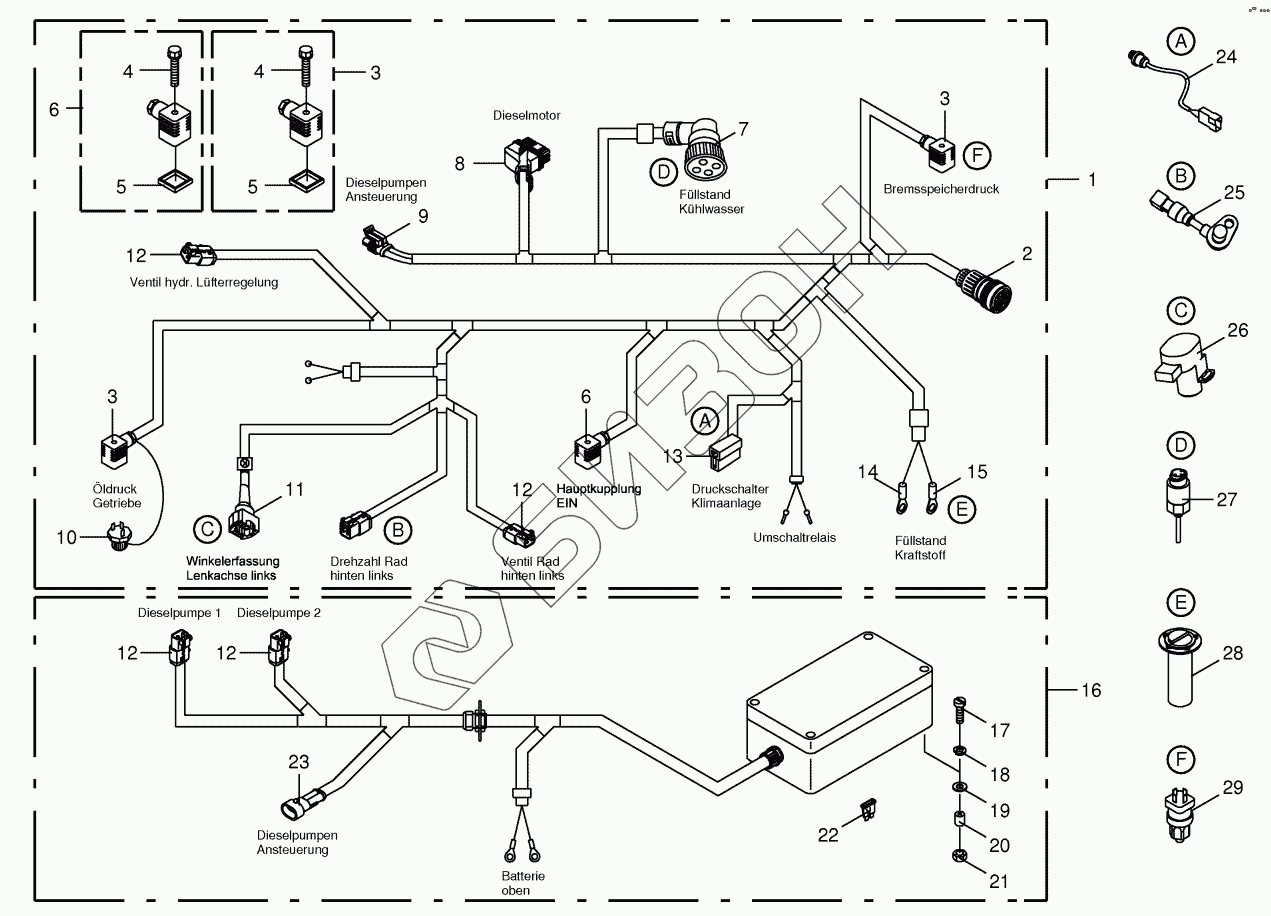

Графический каталог запасных частей к технике: KRONE BIG-X-600. Wiring Harness - engine / diesel pumps

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 200814732 Cable harness diesel engine 20Х7-engine
Загрузка ...
2 003024311 Plug Bu HDP20 KPL-31-pole
Загрузка ...
3 003018020 Solenoid valve plug-black
Загрузка ...
4 003021820 Screw with straight-line curls
Загрузка ...
5 003011860 Gasket
Загрузка ...
6 003034120 Valve plug-black , low mounting form
Загрузка ...
7 003031160 AMP-circular plug-4-pole
Загрузка ...
8 200813830 Socket plug-21-pole
Загрузка ...
9 003023510 Plug-2-pole
Загрузка ...
10 003020050 Connector plug-2-pole
Загрузка ...
11 003031150 Jet-plug-3-pole
Загрузка ...
12 003033162 Con. 2-p socket DT cpl.
Загрузка ...
13 003050590 Plug-2-pole
Загрузка ...
14 003018270 Cable terminal-red
Загрузка ...
15 003037540 Cable terminal-red
Загрузка ...
16 200808391 Wiring harness-diesel pumps
Загрузка ...
17 009034251 Allen screw
Загрузка ...
18 009100010 Spring washer
Загрузка ...
19 009103250 Washer
Загрузка ...
20 009242020 Rubber pad
Загрузка ...
21 009080061 Hex nut
Загрузка ...
22 003018560 Flat fuse
Загрузка ...
23 003023560 Coupling socket-2-pole
Загрузка ...
24 009401091 Pressure switch
Загрузка ...
25 200816870 Speed sensor
Загрузка ...
26 200814880 Sеnsоr
Загрузка ...
27 200811261 Water level sensor
Загрузка ...
28 002280071 Sender plunging tube
Загрузка ...
29 270098540 Pressure switch
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
