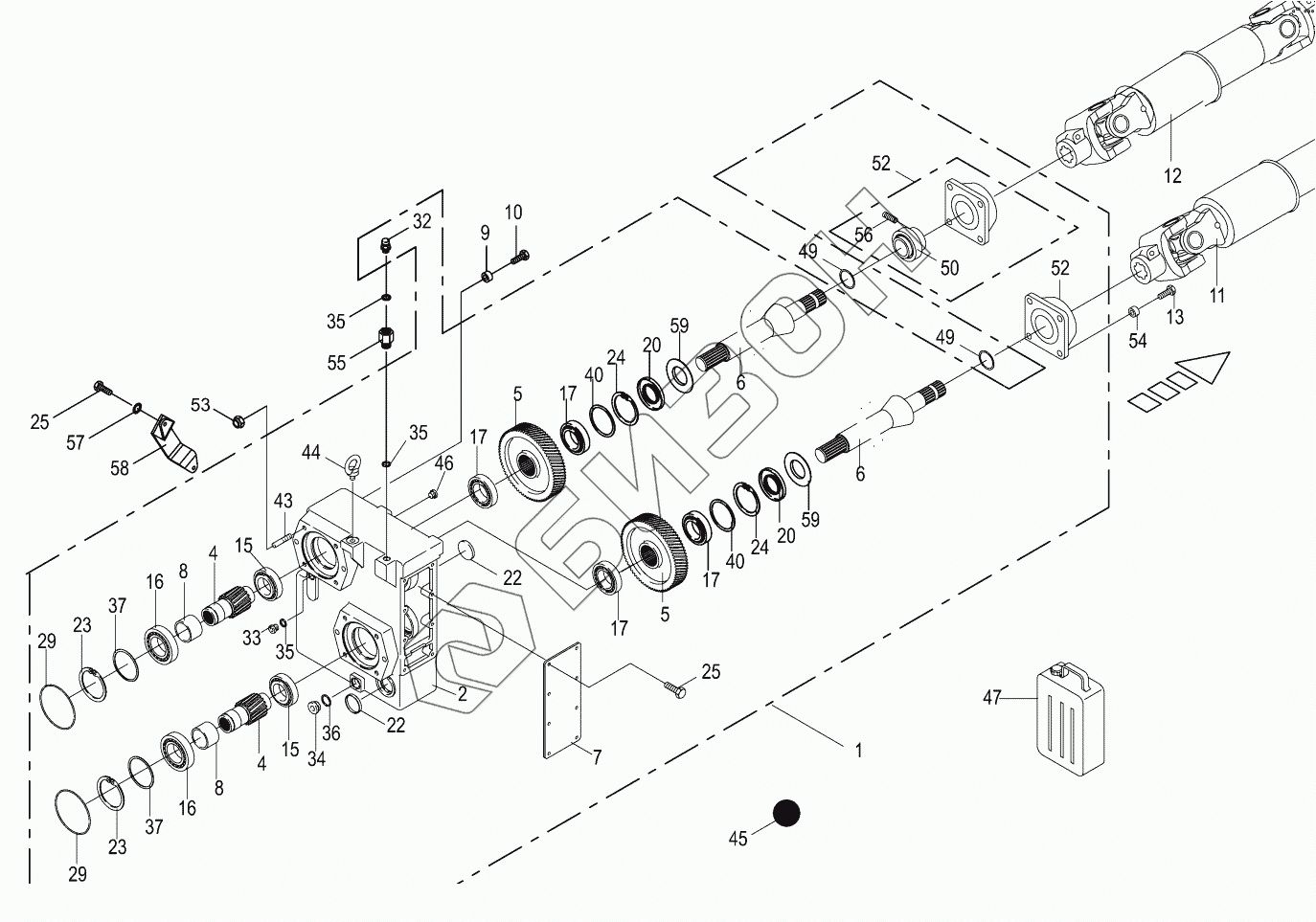

Графический каталог запасных частей к технике: KRONE BIG-X-600. Auxiliary gearbox/Drive
/9.gif)
1
2
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
15
15
16
16
17
17
17
17
20
20
22
22
23
23
24
24
25
25
29
29
32
33
34
35
35
35
36
37
37
37
37
40
40
40
40
43
44
45
46
47
49
49
49
49
50
52
52
53
54
55
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009558073 | Transfer gearbox |
Загрузка ...
|
|
| 2 | 009557201 | Gearbox housing |
Загрузка ...
|
|
| 4 | 009557210 | Spur wheel shaft |
Загрузка ...
|
|
| 5 | 009558110 | Spur gear |
Загрузка ...
|
|
| 6 | 002146101 | Drive shaft |
Загрузка ...
|
|
| 7 | 009557240 | Cover |
Загрузка ...
|
|
| 8 | 009557250 | Bushing |
Загрузка ...
|
|
| 9 | 002257162 | Bushing |
Загрузка ...
|
|
| 10 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009560943 | Pto drive shaft |
Загрузка ...
|
|
| 12 | 270059311 | Pto drive shaft |
Загрузка ...
|
|
| 13 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009014540 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009321540 | Taper roller bearing |
Загрузка ...
|
|
| 16 | 009321090 | Taper roller bearing |
Загрузка ...
|
|
| 17 | 009321100 | Taper roller bearing |
Загрузка ...
|
|
| 20 | 009360760 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 22 | 009556410 | Cap |
Загрузка ...
|
|
| 23 | 009116800 | Circlip |
Загрузка ...
|
|
| 24 | 009116860 | Circlip |
Загрузка ...
|
|
| 25 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009375880 | O-ring |
Загрузка ...
|
|
| 32 | 270109620 | Breather |
Загрузка ...
|
|
| 33 | 009060071 | Screw plug |
Загрузка ...
|
|
| 34 | 009060050 | Screw plug |
Загрузка ...
|
|
| 35 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 36 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 37 | 009109430 | Shim ring |
Загрузка ...
|
|
| 37 | 009109440 | Shim ring |
Загрузка ...
|
|
| 37 | 009109450 | Shim ring |
Загрузка ...
|
|
| 40 | 009111680 | Shim ring |
Загрузка ...
|
|
| 40 | 009111650 | Shim ring |
Загрузка ...
|
|
| 40 | 009111660 | Shim ring |
Загрузка ...
|
|
| 43 | 009034100 | Stud bolt |
Загрузка ...
|
|
| 44 | 009062000 | Eyebolt |
Загрузка ...
|
|
| 45 | 270084060 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 46 | 002191440 | Screw plug |
Загрузка ...
|
|
| 47 | 270084900 | Oil-Id.-no.= 20ltr |
Загрузка ...
|
|
| 49 | 009108940 | Shim ring |
Загрузка ...
|
|
| 49 | 009108990 | Shim ring |
Загрузка ...
|
|
| 49 | 009108980 | Shim ring |
Загрузка ...
|
|
| 50 | 009346370 | Grooved ball bearing-incl. threaded pin |
Загрузка ...
|
|
| 52 | 009340370 | Flange bearing |
Загрузка ...
|
|
| 53 | 009087010 | Locknut |
Загрузка ...
|
|
| 54 | 002259512 | Bushing |
Загрузка ...
|
|
| 55 | 200277570 | Reducer |
Загрузка ...
|
|
| 56 | 900017020 | Threaded pin |
Загрузка ...
|
|
| 57 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 58 | 202237030 | Schlauchf currency Verteilergetr. |
Загрузка ...
|
|
| 59 | 270128720 | Cover washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
