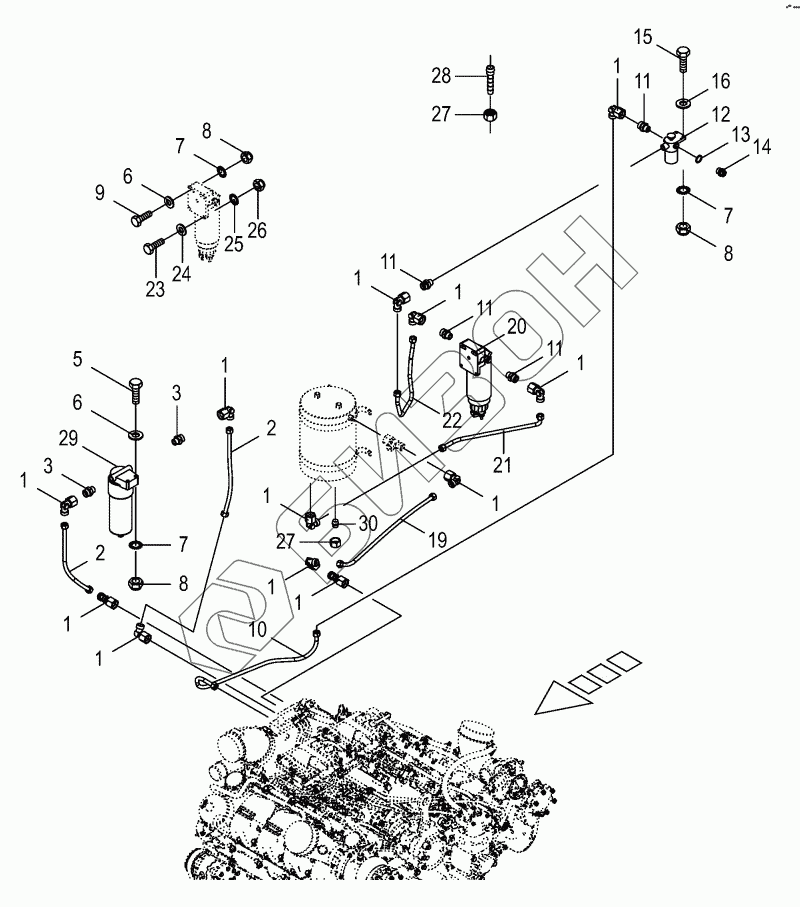

Графический каталог запасных частей к технике: KRONE BIG-X-600. Diesel fuel pipe-Part II
/133.gif)
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
3
5
6
6
7
7
7
8
8
8
9
10
11
11
11
11
12
13
14
15
16
19
20
21
22
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270048050 | 270048050 | Fuel-filter cartridge |
Загрузка ...
|
|
| 270074050 | 270074050 | Housing |
Загрузка ...
|
|
| 270074060 | 270074060 | Cover |
Загрузка ...
|
|
| 270074070 | 270074070 | Gasket ring |
Загрузка ...
|
|
| 270074080 | 270074080 | Drain bolt |
Загрузка ...
|
|
| 270065760 | 270065760 | Filter cartridge |
Загрузка ...
|
|
| 270074090 | 270074090 | Gasket ring |
Загрузка ...
|
|
| 270156940 | 270156940 | Filter insert |
Загрузка ...
|
|
| 1 | 009210651 | Angle lug |
Загрузка ...
|
|
| 2 | 200292410 | Fuel pipe |
Загрузка ...
|
|
| 3 | 009193700 | Male connector |
Загрузка ...
|
|
| 5 | 009014570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009105061 | Washer |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087010 | Locknut |
Загрузка ...
|
|
| 9 | 009011220 | He head bolt |
Загрузка ...
|
|
| 10 | 200292380 | Fuel pipe |
Загрузка ...
|
|
| 11 | 009210572 | Male connector |
Загрузка ...
|
|
| 12 | 270128820 | Fuel hand priming pump |
Загрузка ...
|
|
| 13 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 14 | 009060101 | Screw plug |
Загрузка ...
|
|
| 15 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009104130 | Washer |
Загрузка ...
|
|
| 17 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 200292491 | Fuel pipe |
Загрузка ...
|
|
| 20 | 270042050 | Fuel filter-water separator-cpl. |
Загрузка ...
|
|
| 21 | 200257580 | Fuel pipe |
Загрузка ...
|
|
| 22 | 200284430 | Fuel pipe |
Загрузка ...
|
|
| 23 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009103611 | Washer |
Загрузка ...
|
|
| 25 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009087580 | Locknut |
Загрузка ...
|
|
| 27 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 28 | 270066850 | Steer nippel |
Загрузка ...
|
|
| 29 | 270074041 | Fuel filter-cpl. |
Загрузка ...
|
|
| 30 | 009199130 | Locking cone w. O-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
