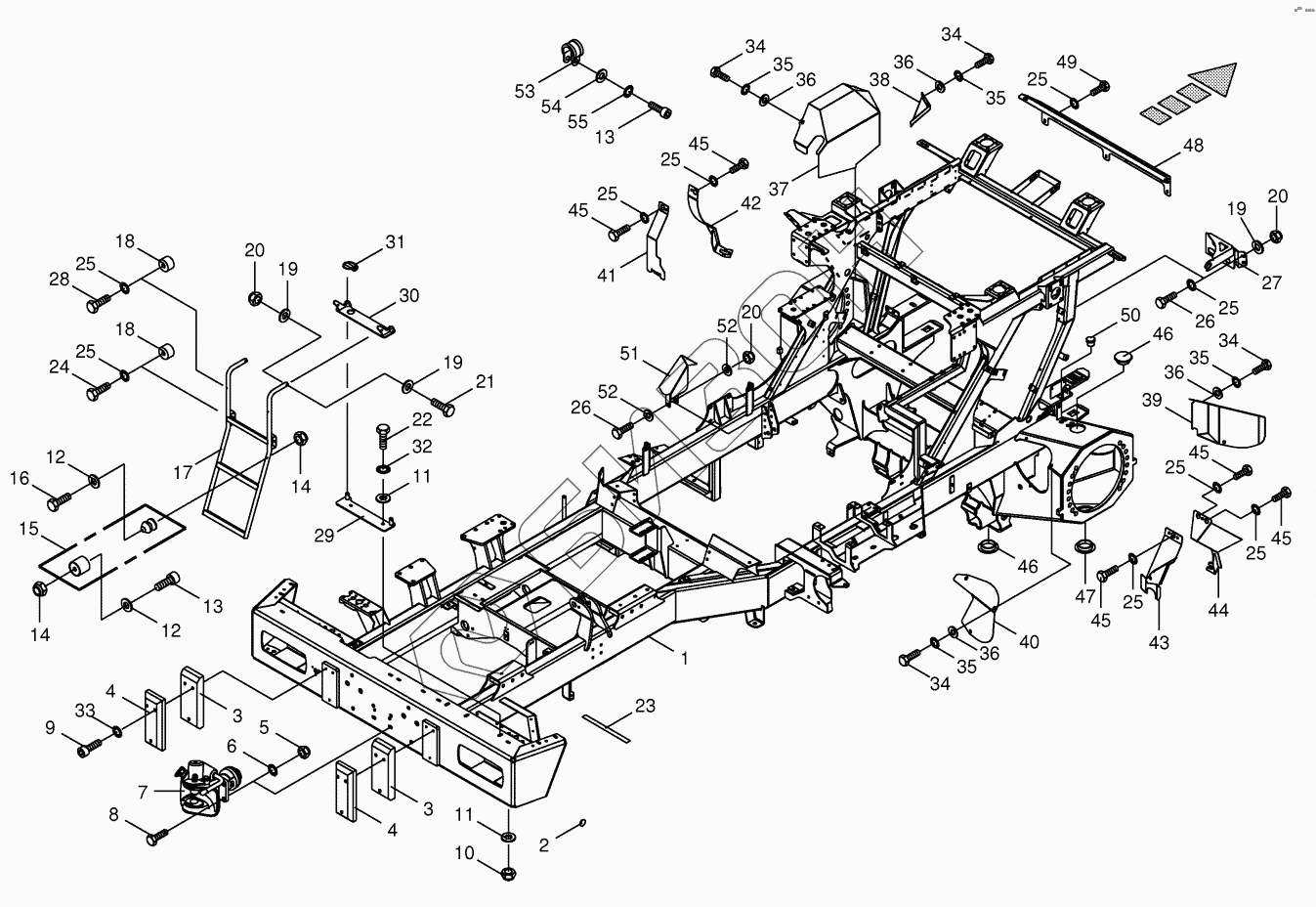

Графический каталог запасных частей к технике: KRONE BIG-X-600. Frame/trailer hitch/ascending ladder
/82.gif)
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
19
19
20
20
20
21
22
23
24
25
25
25
25
25
25
25
25
25
26
26
27
28
29
30
31
32
33
34
34
34
34
35
35
35
35
36
36
36
36
37
38
39
40
41
42
43
44
45
45
45
45
45
46
46
47
48
49
50
51
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200276211 | Мain frame B1G Х 700/1-1100/1 |
Загрузка ...
|
|
| 2 | 009388600 | Housing foot |
Загрузка ...
|
|
| 3 | 200228910 | Reflection loss or gain |
Загрузка ...
|
|
| 4 | 009242290 | Rubber pad |
Загрузка ...
|
|
| 5 | 009087190 | Locknut |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 270066430 | Trailer hitch |
Загрузка ...
|
|
| 8 | 009014840 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009030331 | Allen screw |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 11 | 009106090 | Washer |
Загрузка ...
|
|
| 12 | 009104111 | Washer |
Загрузка ...
|
|
| 13 | 009030451 | Allen screw |
Загрузка ...
|
|
| 14 | 009087041 | Locknut |
Загрузка ...
|
|
| 15 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 16 | 009014121 | Hex head bolt |
Загрузка ...
|
|
| 17 | 200233871 | Ladder-back |
Загрузка ...
|
|
| 18 | 270015280 | Rubber pad |
Загрузка ...
|
|
| 19 | 009104140 | Washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009394041 | Locking tab |
Загрузка ...
|
|
| 24 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200247260 | Clutch support |
Загрузка ...
|
|
| 28 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 29 | 200257330 | Mounting strap |
Загрузка ...
|
|
| 30 | 200257370 | Supporting angle |
Загрузка ...
|
|
| 31 | 009170071 | Linch pin |
Загрузка ...
|
|
| 32 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009106030 | Washer |
Загрузка ...
|
|
| 37 | 200279261 | Cover plate -left |
Загрузка ...
|
|
| 38 | 200279540 | Cover plate -left front |
Загрузка ...
|
|
| 39 | 200279242 | Abdeckblech Achse rechts, vorne |
Загрузка ...
|
|
| 40 | 200279251 | Cover plate -back right |
Загрузка ...
|
|
| 41 | 200219290 | Plate-back left |
Загрузка ...
|
|
| 42 | 200219400 | Plate-inside left |
Загрузка ...
|
|
| 43 | 200223711 | Guard-back right |
Загрузка ...
|
|
| 44 | 200219390 | Plate-inside right |
Загрузка ...
|
|
| 45 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 46 | 270079130 | End cap |
Загрузка ...
|
|
| 47 | 270079140 | End cap |
Загрузка ...
|
|
| 48 | 200278300 | 1ntermediate housing |
Загрузка ...
|
|
| 49 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 50 | 270056900 | Ribbed plug |
Загрузка ...
|
|
| 51 | 202214530 | Eхhaust plate |
Загрузка ...
|
|
| 52 | 009106161 | Washer |
Загрузка ...
|
|
| 53 | 009240550 | Tube clip w. rubber |
Загрузка ...
|
|
| 54 | 009103511 | Washer |
Загрузка ...
|
|
| 55 | 009099061 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
